Casa /Produtos/transformador atual do sentido/Transformador de corrente SMD série ACSTER11.5 com alto isolamento, baixo DCR e capacidade de corrente de até 50A

Transformador de corrente SMD série ACSTER11.5 com alto isolamento, baixo DCR e capacidade de corrente de até 50A

5.000
MOQ

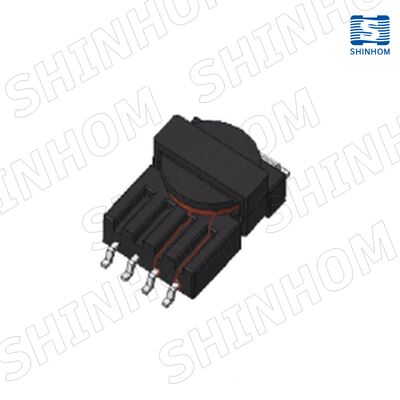

ACSTER11.5 Series SMD Current Transformer with High Isolation Low DCR and Up to 50A Current Capability
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Classificação atual: Até 50 A
Turns Ratio: 13h30 às 13h20
Resistência da C.C.: Tão baixo quanto 0,56mΩ
Faixa de frequência: 20kHz - 1MHz
Tensão de isolamento: 5000 VCC
Destacar:

Transformador de corrente SMD da série 50A ACSTER11.5

,

Transformador de corrente SMD

,

Transformador de corrente SMD
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: ACSTER11.5 Series
Documento: ACSTER11.5 -Series_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Transformadores de corrente SMD da série ACSTER11.5 ️ Alto isolamento, baixa DCR, até 50A
OTransformador de corrente SMD da série ACSTER11.5É concebido para detecção de corrente de alto desempenho em sistemas electrónicos compactos.baixa resistência de CC, alta tensão de isolamento e ampla faixa de frequências, este transformador garante uma medição precisa da corrente e um funcionamento estável em aplicações exigentes.Projeto de montagem na superfície, é ideal para a eletrônica de potência moderna, sistemas de controle industrial e circuitos de alta frequência.
Características fundamentais
  • Resistência de corrente contínua muito baixa (DCR)
    Minimiza a perda de energia e melhora a eficiência do sistema
  • Capacidade de alta corrente até 50 A
    Apto para aplicações de detecção de alta corrente
  • Ampla faixa de frequências (20kHz a 1MHz)
    Suporta sistemas de comutação de alta frequência
  • Alta tensão de isolamento (5000Vdc)
    Garantir segurança e fiabilidade em ambientes críticos
  • Pacote SMD compacto
    Projeto de economia de espaço para a integração de PCB
  • Temperatura de funcionamento alargada (-40°C a +125°C)
    Desempenho estável em ambientes adversos
  • Compatível com a RoHS
    Cumprir as normas ambientais internacionais
Especificações técnicas
Parâmetro Valor
Classificação atual Até 50 A
Relação de voltas 130h30 às 1:00.200
Faixa de indutividade 0.3mH - 17.5mH
Resistência de corrente contínua (DCR) Até 0,56 mΩ
Faixa de frequência 20 kHz - 1 MHz
Voltagem de isolamento 5000Vdc
Faixa de tensão Até 1000 Vpk
Tipo de montagem SMD
Temperatura de funcionamento -40°C a +125°C
Vantagens do produto
Alta eficiência com baixa perda de energia
O design de baixa DCR reduz significativamente a perda de energia, melhorando a eficiência geral do sistema.
Isolamento de alta tensão confiável
Comisolamento reforçado e isolamento de 5000 Vdc, a série ACSTER11.5 proporciona maior segurança para aplicações de alta tensão.
Opções de conceção flexíveis
Relações de voltas múltiplas (1:30 a 1:200) permitem que os engenheiros selecionem a configuração ideal para diferentes necessidades de detecção de corrente.
Integração compacta e fácil
A estrutura SMD simplifica o projeto de PCB e suporta processos de montagem automatizados.
Aplicações
  • Fornecedores de alimentação por comutação (SMPS)
  • Sistemas de automação industrial
  • Monitorização e medição da energia
  • Inversores e conversores de potência
  • Sistemas de alimentação de veículos elétricos (VE)
  • Equipamento de telecomunicações
Por que escolher a série ACSTER11.5?
  • Detecção de corrente de alta precisão
  • Forte capacidade anti-interferência
  • Alto isolamento para sistemas críticos para a segurança
  • Tamanho compacto para eletrônicos modernos
  • Desempenho fiável em aplicações de alta frequência
Obtenha uma citação
Estou à procura de umTransformador de corrente SMD de alto desempenhoContacte-nos hoje mesmo parafolhas de dados, preços e amostras.
