Série ACST de CT de alta frequência em miniatura para medição de energia e monitoramento de potência

Negociação
MOQ
Negociável
preço
Miniature High-Frequency CT ACST Series for Energy Metering and Power Monitoring
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Voltas: 1:50, 1:100, 1:200 e 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
Faixa de frequência: 1kHz a 1MHz
Olá!-potenciômetro: 4000V,1mA,60S
Buraco interno: 4,5 mm
Faixa de temperatura: -25℃ a +85℃
Temperatura de armazenamento: -40℃ a +105℃
Destacar:

CT de alta frequência em miniatura para medição de energia

,

Transformador de sentido de corrente da série ACST

,

CT de alta frequência para monitorização de potência
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: Série ACST
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

Série ACST Transformador de Corrente de Imersão CC Miniatura Montado em PCB, Transformador de Corrente, Fabricante de Transformador de Corrente

O série ACST transformador de corrente de alta frequência em miniatura montado em PCB é projetado para aplicações de detecção de corrente de alta frequência, medição de energia e monitoramento de energia. A corrente nominal é de até 50A. Quatro opções de relação de espiras padrão estão disponíveis: 1:50, 1:100, 1:200 e 1:300 (versões de transformador de corrente com derivação central também disponíveis). A faixa de frequência de operação é de 1kHz a 1MHz. O produto utiliza um núcleo toroidal e design de baixo perfil. Ele é montado diretamente na PCB. A carcaça é feita de material PBT 94V0 retardador de chamas com enchimento de epóxi, garantindo uma estrutura estável e confiável. O recurso de imersão em CC garante precisão em aplicações de detecção de corrente que contêm componentes CC. Resistência de isolamento: ≥100MΩ (500V CC). Teste de tensão de suporte: 4000V/1mA/60 segundos. É amplamente utilizado em conversores AC/DC e DC-DC, medidores de energia, transmissores de energia, circuitos de controle de corrente de alta frequência e teste de corrente de pulso.

CARACTERÍSTICAS

  • Faixa de corrente: até 50A máximo
  • Relação de espiras: 1:50, 1:100, 1:200 e 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
  • Faixa de frequência de trabalho: 1kHz a 1MHz
  • Resistência de isolamento: 500V CC >100MΩ
  • Hi-Pot: 4000V 1mA 60S
  • Faixa de temperatura: -25°C a +85°C
  • Temperatura de armazenamento: -40°C a +105°C
  • Resistência ao calor de soldagem: 260°C por 10 segundos
  • Baixo perfil, diretamente na PCB.
  • Carcaça PBT 94V0 em resina epóxi resistente a queimaduras, estável.
  • Transformador de corrente de alta frequência toroidal
  • Aplicações: circuito de controle de corrente de alta frequência e teste de corrente de pulso, conversores AC/DC, DC-DC
  • Marcação: Número da peça e código de data

APLICAÇÕES

  • Medidor de energia CA Transdutor de potência RTU
  • Transformador de corrente de proteção
  • Medidor de quilowatt-hora CA
  • Sistema de monitoramento eletrônico

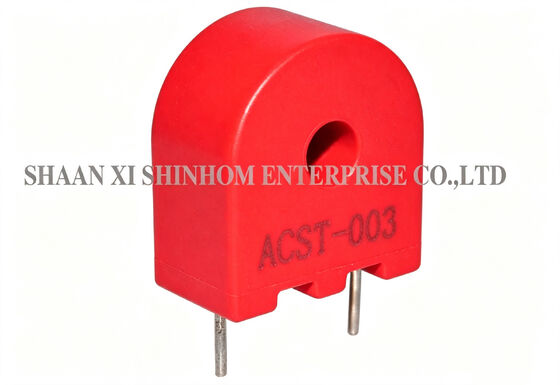

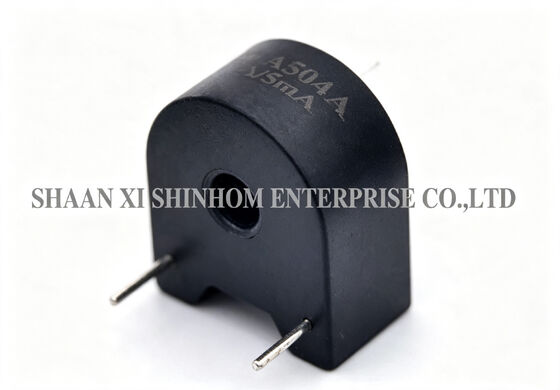

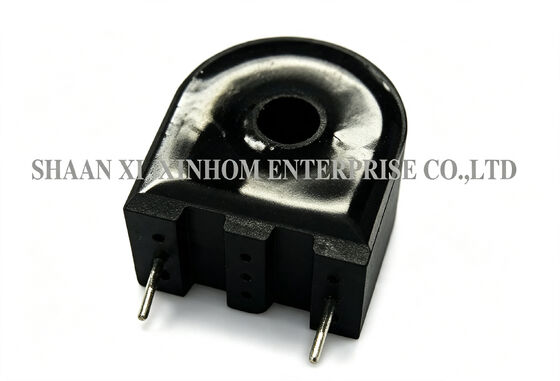

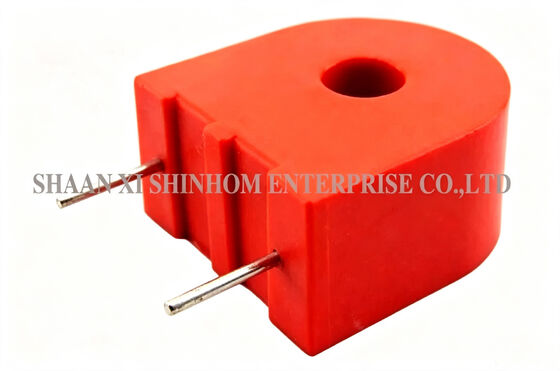

 Série ACST de CT de alta frequência em miniatura para medição de energia e monitoramento de potência Série ACST de CT de alta frequência em miniatura para medição de energia e monitoramento de potência

Nota: As especificações do produto podem ser personalizadas.

FAQ

P: Quais opções de relação de espiras estão disponíveis para a série ACST? Qual é a diferença entre os modelos com o sufixo CT?

R: O recurso série ACST oferece quatro opções de relação de espiras padrão: 1:50, 1:100, 1:200 e 1:300. Os modelos com o sufixo CT (por exemplo, 1:50CT) indicam que o enrolamento secundário possui uma derivação central. Isso é adequado para acionamentos push-pull ou circuitos de aquisição de sinal diferencial que requerem uma derivação central. Os modelos sem o sufixo CT são saídas secundárias padrão de dois fios.

P: Qual é o significado do recurso de imersão em CC?

R: O recurso imersão em CC significa que o transformador de corrente mantém a precisão ao medir corrente CA com componentes de polarização CC. Ele evita a saturação do núcleo causada por componentes CC. Este recurso é especialmente importante em conversores AC/DC, monitoramento de corrente de carga/descarga de bateria e teste de corrente de pulso com polarização CC.
