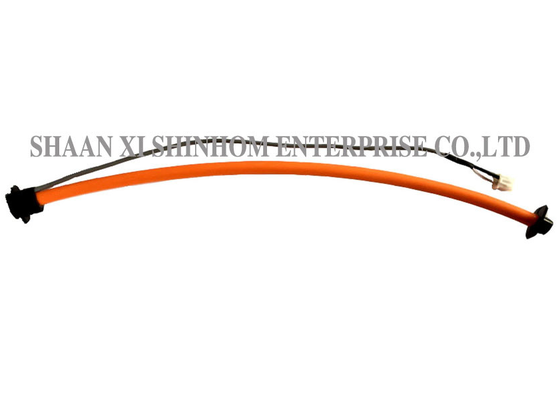

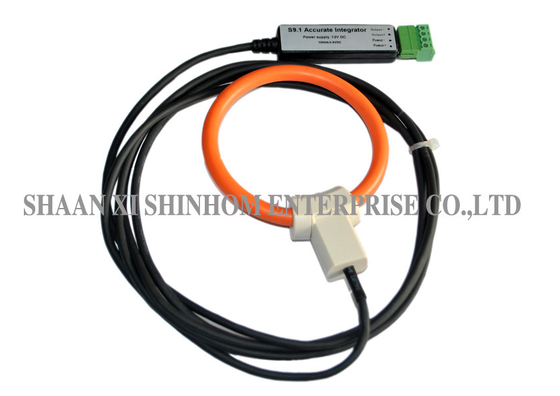

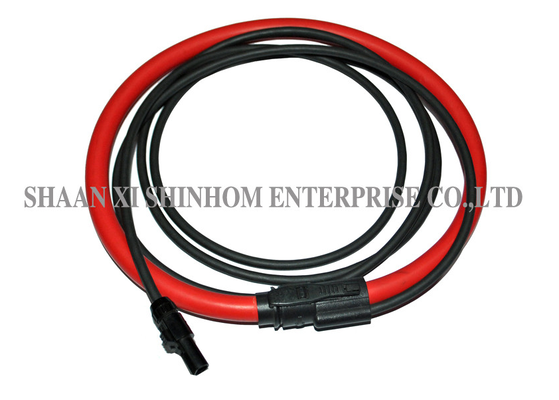

Alta precisão da bobina de Rogowski Precisão < 1% para sistemas de medição de potência e medição distribuída

Isto...Sensor de corrente de bobina Rogowski flexívelÉ concebido para aplicações de monitorização de alta corrente e medição de potência.tecnologia avançada de bobinas de núcleo de are umEstrutura flexível, adaptando-se a condutores primários de vários tamanhos.O produto oferecealta sensibilidade,alta precisão, eexcelente linearidade, com forte resistência às interferências do campo magnético externo, pode operar de forma estável a longo prazo em ambientes de trabalho adversos (temperatura, umidade, EMI).É amplamente utilizado emmedição de potência,Monitorização da condição,medição distribuída,Proteção do relé, eMonitorização de corrente de alta tensãoÉ uma escolha ideal para medição de alta corrente e análise da qualidade da energia.

Características

• Capazes de acomodar uma gama de tamanhos de condutores primários.
• Caracterizado por alta sensibilidade, precisão, linearidade, deslocamento de fase mínimo.
• Adequado para ambientes operativos adversos (temperatura, humidade, EMI).
• Faixa de corrente: 100A a 100kA
• Precisão: < 1%
• Deslocamento de fase: < 1 graus a 50/60 Hz (< 0,5 graus típicos) /li>
• Linearidade: ±0,2% de 10% a 100% da corrente primária nominal
• Sensibilidade à posição do condutor primário: ± 2% no máximo
• Influência do campo externo: ± 1,5% máximo
• Voltagem de funcionamento da bobina: 1000VRMS ou 1000VDC
• Resistência à onda dieletrica da bobina: 5kVRMS durante 1 minuto
• Temperatura de funcionamento: -20oC a +60oC
• Liderança: cabo blindado, ou conforme necessidade do cliente

Aplicações

• Medidores de potência
• Monitorização da condição
• Sistemas de medição distribuídos
• Fornos elétricos
• Protecção dos relés
• Monitorização da corrente de aterragem
• Monitorização da corrente de alta tensão

Especificações

Aqui está uma variedade de especificações para escolher.

Perguntas frequentes

P: Qual é a precisão e linearidade da bobina de Rogowski?

A:Esta bobina Rogowski oferece precisão de< 1%e linearidade de± 0,2%(dentro de 10%-100% da faixa de corrente nominal), garantindo uma medição de corrente de alta precisão em toda a faixa, adequada para medições de energia e aplicações de monitoramento de precisão.

P: Qual é a mudança de fase deste produto?

A:Na frequência de linha 50/60Hz, o deslocamento de fase é< 1°(normalmente < 0,5°). Uma baixa mudança de fase garante uma medição precisa da potência, adequada para análise da qualidade da potência e medição da potência.

P: Este produto é sensível à posição do condutor e aos campos magnéticos externos?

A:A sensibilidade da posição do condutor é± 2% Max, e a influência do campo magnético externo é±1,5% MaxIsto indica que a bobina de Rogowski tem uma boa imunidade às alterações da posição do condutor e às interferências do campo magnético externo, garantindo uma medição estável e fiável.
