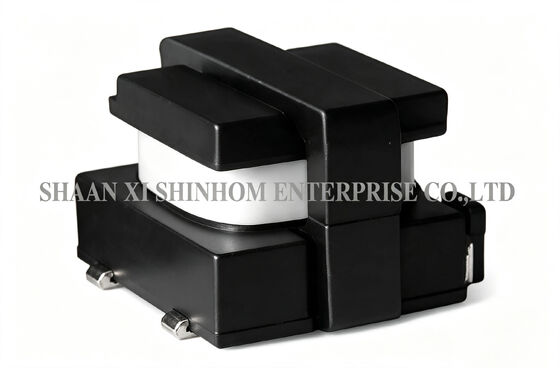

Transformador de Corrente de Alta Frequência SMD Série CT02 Até 18A Menor Área Ocupada para Conversores AC-DC e DC-DC

OSérie CT02O transformador de corrente de alta frequência SMD possui um design de pacote mínimo. A corrente nominal é de até 18A. A faixa de frequência é de 1kHz a 1MHz. Cinco opções padrão de relação de voltas estão disponíveis:50, n.o 1:100, n.o 1:150, n.o 1:200, e 1:300, adequado para diferentes requisitos de precisão de detecção. Resiste ao teste de tensão: 1500VAC, garantindo isolamento seguro de alta tensão a baixa tensão. Cumprindo as normas de retardador de chama UL94V-0.As especificações elétricas baseiam-se em ensaios a 25 °C de temperatura ambienteA corrente nominal é definida como o valor de corrente a que a corrente primária mais a corrente reflectida secundária (shunt de taxa de rotação) provocam um aumento de temperatura de 40 °C.É amplamente utilizado em conversores AC-DC/DC-DC, conversores de ponto de carga POL, circuitos de controle de corrente de alta frequência e aplicações de teste de corrente de pulso.
