Transformadores de sensores de corrente SMD da série ACSTE12 até 35A para conversores CC-CC e AC-DC

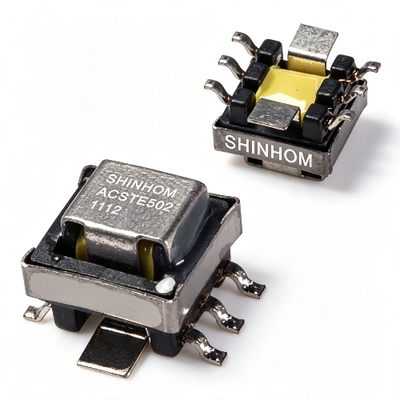

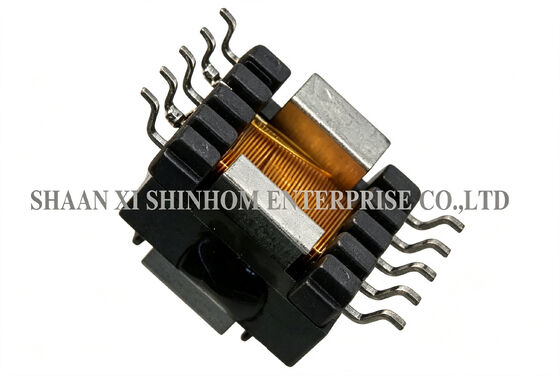

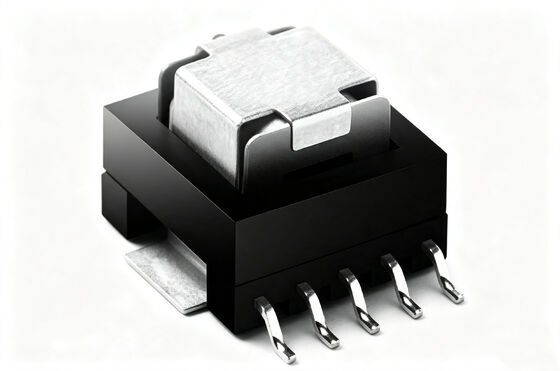

Transformador de sensores de corrente SMD da série ACSTE12

OSérie ACSTE12O transformador de sensores de corrente SMD é projetado para detecção de corrente em aplicações de conversão CC-DC e AC-DC. A corrente nominal é de até 35A, com uma faixa de frequência de 1kHz a 500kHz.O produto utiliza uma embalagem SMD de baixo perfil (altura 10 mm), pad size 19.9mm×15.0mm), compatível com processos automatizados de colocação e solda de refluxo.2, EE5, EE8.3, EF12.6) com uma gama completa de opções de taxa de rotação, oferecendo uma seleção flexível.

Características

• Altura: 10 mm no máximo
• Impressão: 19,9 mm X 15,0 mm Max.
• Faixa de frequência: 1KHz a 500KHz
• Corrente nominal: até 35A
• Transformadores de corrente SMD de baixo perfil
• Seleção completa das proporções de curvas
• EE4.2 EE5 EE8.3 EF12.6 disponível
• Apto para aplicações de pick and place
• Resiste ao refluxo da solda

Aplicações

1. Energia AC Medidor Transdutor de potência RTU
2. Transformador de corrente de proteção
3. Métro de quilowatts-hora AC
4. Sistema eletrónico de monitorização
5. Conversores de corrente contínua
6. Conversores AC/DC

INFORMAÇÃO TÉNICA

1. Resistência de isolamento: 500 V CC > 100 MΩ
2. Hi-Pot: 1500V 1mA 60S
3. Intervalo de temperatura: -40°C a +125°C
4. Temperatura de armazenagem: -40°C a +125°C
5. Resistência ao calor da solda: 260°C durante 10 segundos
6. Marcação: número da peça e código da data

Nota: As especificações do produto podem ser personalizadas
