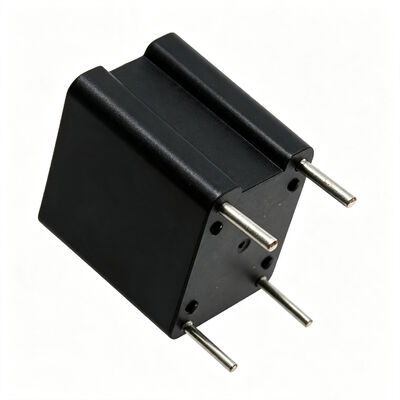

Transformador de corrente montado em PCB de alta precisão ACST-2 série Até 15A para detecção de corrente SMPS

Transformadores de Corrente de Alta Precisão para Montagem em PCB da Série ACST-2 com Faixa de Corrente Máxima de Até 15A Disponíveis

O transformador de corrente de alta precisão para montagem em PCB da série ACST-2 é projetado para aplicações de detecção de corrente em fontes de alimentação chaveadas. A corrente nominal é de até 15A, com uma faixa de frequência de 10kHz a 200kHz. Quatro opções de relação de espiras padrão estão disponíveis: 1:50, 1:100, 1:200 e 1:300, com espiras secundárias correspondentes de 50, 100, 200 e 300 espiras. O produto utiliza um enrolamento primário de 1 espira e um sistema de isolamento de 130°C. A tensão de isolamento é de 3750Vrms, atendendo aos requisitos de isolamento IEC950. Ele suporta modos de operação unipolar e bipolar. É amplamente utilizado em amostragem de corrente de fontes de alimentação chaveadas, proteção contra sobrecorrente e aplicações de controle de feedback.

CARACTERÍSTICAS

• Atende aos requisitos de isolamento IEC950
• Tensão de ruptura primário para secundário de 3750Vrms
• Faixa de frequência de 10kHz a 200kHz
• Faixa de corrente: até 15A máximo
• Relação de espiras: 1:50, 1:100, 1:200, 1:300 disponíveis
• Temperatura de operação: -40 a 85°C

Aplicações

• Detecção de corrente em fontes de alimentação chaveadas

• Circuitos de proteção contra sobrecorrente

• Controle de feedback de corrente

• Conversores de potência de alta frequência

• Fontes de alimentação chaveadas unipolares

• Fontes de alimentação chaveadas bipolares

• Conversores DC-DC

• Monitoramento de corrente de pulso

INFORMAÇÕES TÉCNICAS

• Estes transformadores de detecção de corrente possuem um enrolamento primário de 1 espira, espiras secundárias (Ns) conforme indicado na tabela e um sistema de isolamento de 130°C.
• Os valores de referência são para operação unipolar, 50kHz, fator de trabalho de 40% e um aumento de temperatura estimado de 55°C.
• A corrente de pico de detecção utilizável máxima (IPK) depende do aumento de temperatura ou saturação do núcleo, que deve ser avaliado para as condições de operação.
• Estes Transformadores de Detecção de Corrente são recomendados para aplicações de fontes de alimentação chaveadas, unipolares ou bipolares, operando em frequências de 10kHz a 200kHz.
• O fator de escala (KVI) é proporcional ao resistor de terminação (RT) e é igual a 1 volt/ampere quando RT=NS.
• A indutância secundária (Ls) é medida a 15kHz e 0,5V para ACST-2050, 1V para ACST-2100, 2V para ACST-2200 e 3V para ACST-2300.

Observações: As especificações do produto podem ser personalizadas

FAQ

P: Como o fator de escala é calculado para a série ACST-2?

R: O fator de escala KVI é proporcional ao resistor de terminação RT. A fórmula é KVI = 1V/A × (RT / Ns), onde Ns é o número de espiras secundárias. Quando RT = Ns (em Ω), KVI = 1V/A, o que significa que 1A de corrente primária produz 1V de tensão de saída secundária. Por exemplo, para o ACST-2050 (Ns=50), com um resistor de terminação de 50Ω, 1A de corrente primária produz 1V de saída secundária.

P: Como escolher a relação de espiras correta?

R: A seleção da relação de espiras depende da faixa de corrente primária e da tensão de amostragem secundária necessária. Uma relação de espiras menor (por exemplo, 1:50) tem menos espiras secundárias, maior corrente de saída e é adequada para detecção de corrente maior. Uma relação de espiras maior (por exemplo, 1:300) tem mais espiras secundárias, menor corrente de saída e é adequada para correntes menores ou aplicações que exigem maior tensão de saída. Recomendamos a seleção com base na corrente primária de pico e no valor do resistor de terminação.

P: Qual é a diferença entre os modos de operação unipolar e bipolar?

R: No modo unipolar, a corrente primária sempre flui na mesma direção (positiva ou negativa), comumente encontrada em topologias como conversores flyback. No modo bipolar, a corrente primária alterna entre positiva e negativa, comumente encontrada em topologias como conversores push-pull e full-bridge. A série ACST-2 suporta ambos os modos. Dados de desempenho de referência são fornecidos a 50kHz com um ciclo de trabalho de 40%.
