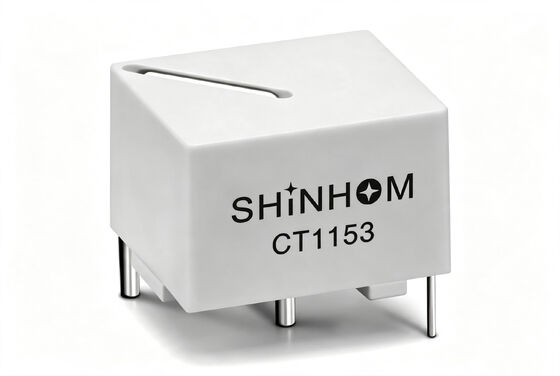

Transformadores de sensores de corrente de alta frequência da série CT11 para SMPS e controlo de iluminação

O transformador de corrente da série CT11 é projetado para aplicações de fontes de alimentação chaveadas (SMPS). Ele fornece sinais de feedback de saída para circuitos de controle de pulso, permitindo regulação de energia de baixo custo. A corrente primária nominal é 25A (máximo 40A). A faixa de frequência é de até 500kHz. O produto utiliza um núcleo de ferrite de alta permeabilidade . Sete opções de relação de espiras padrão estão disponíveis: 1:50, 1:100, 1:150, 1:200, 1:300, 1:500 e 1:1000, adequadas para diferentes requisitos de precisão de detecção. O design de baixo perfil para montagem em PCB está disponível em múltiplos estilos estruturais. É amplamente utilizado em aplicações de fontes de alimentação chaveadas, controle de iluminação e controle de chaveamento.

• Transformadores de corrente de alta frequência para aplicações SMPS
• Transformadores de corrente de ferrite de alta permeabilidade
• Transformadores de corrente de baixo perfil
• Transformadores de corrente para montagem em PCB
• Transformadores de desempenho linear confiável
• Relação de Espiras: 1:50 1:100, 1:150, 1:200, 1:300, 1:500, 1:1000 disponíveis
• Muitos tipos diferentes de estrutura e estilo para sua seleção.
• Personalizações são bem-vindas.
• Transformadores de detecção de corrente fornecem feedback de saída para a eletrônica de controle de pulso, permitindo regulação de baixo custo de fontes de alimentação chaveadas
• Corrente primária nominal de 25A (40A Max)
• Frequência máxima de 500kHz

• fontes de alimentação chaveadas
• iluminação
• controles de chaveamento

• Resistência de isolamento: 500V DC >100MΩ
• Hi-Pot: 4000V 1mA 60S
• Faixa de temperatura: -40°C a +125°C
• Temperatura de Armazenamento: -40°C a +125°C
• Resistência ao calor de soldagem: 260°C por 10 segundos
• Marcação: Número da peça e código de data

Notas: As especificações do produto podem ser personalizadas
