escala atual: | 100~1000A | saída: | 5A / 1A |
---|---|---|---|
Estrutura da bobina: | Toroidal | Escala de medição: | 5%In-130%In |
freqüência: | 50-400Hz | Personalizável: | Sim |
Realçar: | tipo transformador atual do núcleo rachado,sensor da corrente do núcleo rachado |

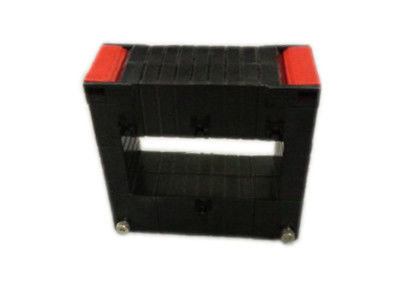

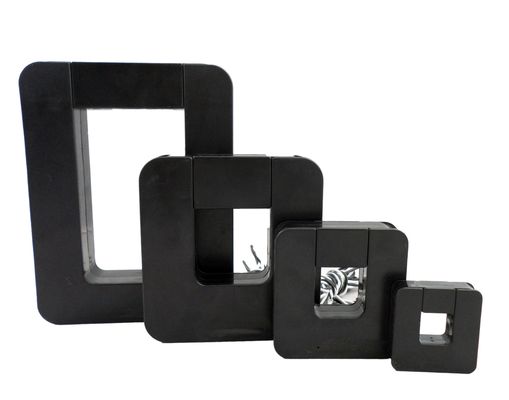

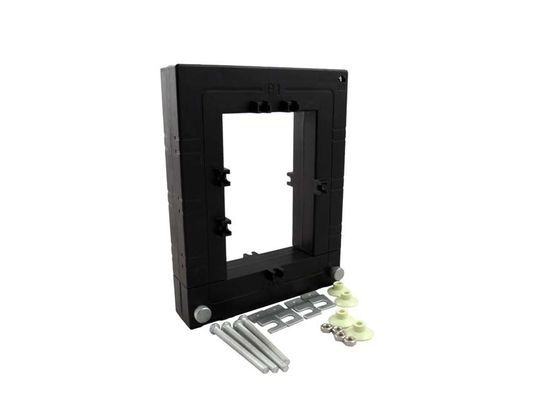

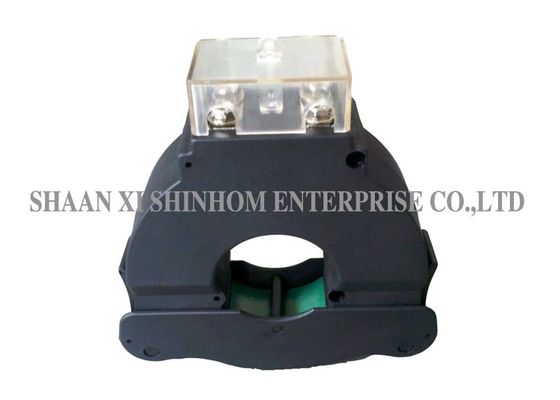

Série SCTK667A Núcleo Dividido 100 a 1000A entrada CT, Transformadores de corrente, Sensor de corrente
O transformador de corrente retro-fit (split-core) da série SCTK667A foi especialmente projetado para facilitar sua instalação em redes novas ou já existentes. Eles podem ser instalados sem abrir nenhum circuito de cabo ou barramento. Um resistor de precisão interna através do enrolamento secundário do TC fornece uma saída de baixa voltagem segura. Pode economizar tempo e os custos de instalação. Usado principalmente em
Características:
Parâmetro Elétrico
Freqüência | 50-400Hz |
Entrada nominal | 100A-1000A |
Faixa de medição | 5% em-130% em |
Saída classificada | 5A / 1A |
Ratio | ≤ ± 0,5% |
Ângulo de fase | ≤ ± 30min |
Rigidez dielétrica | 2,5 kV / 1 mA / 1 min |
Resistência de isolamento | DC500V / 100MΩmi |
Parâmetro Mecânico
Caso | PA / UL94-V0 |
Bobina | PA |
Testemunho | Aço silício |
Estrutura interna | Epóxi |
Construção | Gravata |
Temp Operacional | -25 ℃ ~ + 75 ℃ |
Umidade Operacional | ≤85% |
Conexão de saída | terminal |
Seleção de tipo
Entrada / saída | Carga (VA) / Classe | Entrada / saída | Carga (VA) / Classe | ||||
(UMA) | 0,5 | 1,0 | 3,0 | (UMA) | 0,5 | 1,0 | 3,0 |
100/5 | 1,5 | 2,5 | 3,75 | 100/1 | 1,5 | 2,5 | 3,75 |
150/5 | 1,5 | 2,5 | 3,75 | 150/1 | 1,5 | 2,5 | 3,75 |
200/5 | 1,5 | 2,5 | 5 | 200/1 | 1,5 | 2,5 | 5 |
250/5 | 1,5 | 2,5 | 5 | 250/1 | 1,5 | 2,5 | 5 |
300/5 | 2,5 | 2,5 | 5 | 300/1 | 1,5 | 2,5 | 5 |
400/5 | 2,5 | 3,75 | 5 | 400/1 | 2,5 | 3,75 | 5 |
500/5 | 2,5 | 3,75 | 5 | 500/1 | 2,5 | 3,75 | 5 |
600/5 | 2,5 | 3,75 | 5 | 600/1 | 2,5 | 3,75 | 5 |
800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
Notas: As especificações do produto podem ser personalizadas
