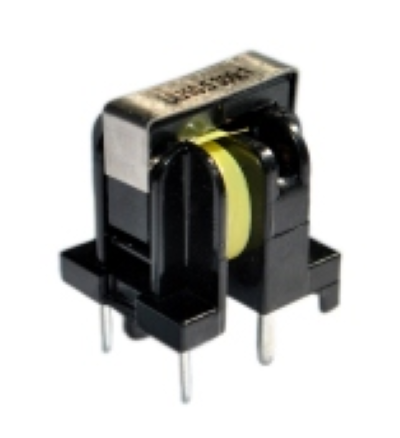

Transformadores de corrente de protecção da série ACST11 para sistemas de monitorização e ensaio

OSérie ACST11O transformador de corrente de proteção adota umDesign de bobina dividida (quadro dividido), proporcionando um excelente desempenho de isolamento e umaresistência dielétrica de até 3000 VrmsÉ adequado para aplicações como monitorização de corrente protetora, sistemas de proteção de ensaio e monitorização eletroquímica.

Este transformador de corrente cumpreNormas de sistemas de isolamento de classe B certificadas ULA sua estrutura compacta permite a sua fácil integração em equipamentos de espaço limitado.

A série ACST11 oferece múltiplas opções de relação de voltas que vão desde100 a 1500 voltas, com um intervalo de indutividade secundária de40 mH a 6800 mH, e uma potência máxima de corrente primária12 A a 300 A, permitindo uma adaptação flexível aos diversos requisitos de detecção e medição actuais.

• Isolamento UL Classe B- Alta resistência térmica, desempenho fiável

• Resistência dielétrica 3000Vrms¢ Excelente isolamento de segurança

• Projeto de bobina dividida¢ Isolamento melhorado, segurança superior

• Embalagem compactaEconomiza espaço em PCB

• Intervalo de relação de rotação¥ 100T a 1500T

• Indutância secundária️ 40 mH a 6800 mH

• Corrente primária máxima12A a 300A

• Monitorização da corrente de protecçãoProteção contra sobrecorrentes nos sistemas de energia

• Sistemas de protecção de ensaio¢ Ensaios do dispositivo de protecção dos relés

• Monitorização eletroquímicaDetecção de corrente em processos eletroquímicos

• Equipamento de controlo industrialProteção e monitorização do estado do motor

• Sistemas de alimentação¢ Detecção de corrente de alimentação por comutação

P: Qual é a classificação de isolamento do transformador de corrente da série ACST11?

A:A série ACST11 cumpre o sistema de isolamento de classe B certificado pela UL (classificação térmica 130°C) e oferece uma resistência dielétrica de até 3000 Vrms,assegurar uma elevada segurança e fiabilidade em aplicações exigentes.

P: Quais são as vantagens do projeto da bobina dividida?

A:A estrutura da bobina dividida melhora a separação do isolamento primário do secundário, aumentando a capacidade de resistência à tensão.que ajuda a reduzir a complexidade de fabrico e o custo global de produção.

P: Como escolho o modelo de relação de voltas adequado?

A:A selecção deve basear-se na corrente primária máxima da aplicação.ACST11-201 (até 270 A)assegurar uma margem de projeto suficiente e uma operação fiável.
