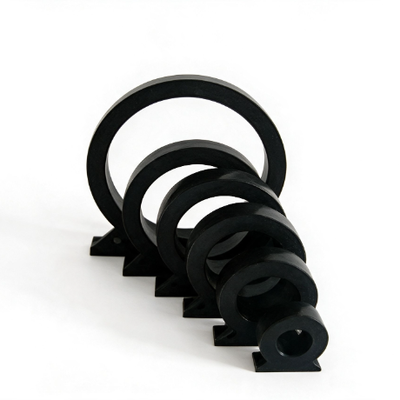

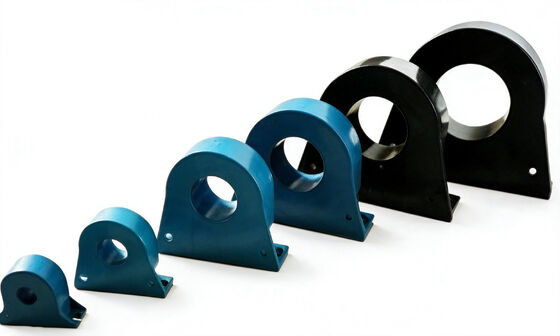

Transformador de corrente montado com parafusos em miniatura série SCT 0-5000A para monitoramento e proteção de energia

OTransformador de corrente miniatura de montagem em parafuso da série SCTfoi projetado para aplicações de monitoramento e proteção de energia. A entrada nominal cobre0-5000Acom uma saída de0-500mA.O produto usa ummontagem por parafusoprojeto. A janela interna é grande, permitindo a passagem direta de cabos de alta corrente ou barramentos de cobre. A instalação é simples e rápida. Um resistor de precisão interno é conectado em paralelo ao enrolamento secundário, fornecendo uma saída segura de baixa tensão. Isso economiza tempo e custo de instalação. Precisão da proporção:≤±0,1%. Erro de ângulo de fase:≤±5 minutos. Ele atende aos requisitos de medição de alta precisão. A caixa é feita deABS/UL94-V0material retardador de chama. O interior é revestido com epóxi. O núcleo usaPermalloiounanocristalinomaterial, adequado para ambientes agressivos. É amplamente utilizado emsistemas de distribuição de energia,monitoramento de motores,controle de iluminação,AVAC, esistemas de controle de automação.

• Entrada nominal – 0-5000A
• Faixa de medição – 5%In a 120%In
• Saída nominal – 0-500mA
• Erro de proporção – ≤±0,1%
• Erro de ângulo de fase – ≤±5 minutos
• Faixa de frequência – 50-400 Hz
• Rigidez dielétrica – 2,5KV/1mA/1 minuto
• Resistência de isolamento – ≥1000MΩ (DC500V)
• Material da caixa – ABS/UL94-V0 retardador de chama
• Material do núcleo – Permalloy ou nanocristalino

• Monitoramento de corrente do sistema de distribuição de energia
• Medição e proteção de corrente do motor
• Monitoramento de energia do sistema de iluminação
• Monitoramento de corrente do compressor de ar
• Sistemas HVAC
• Dispositivos de proteção de relé
• Equipamento de monitoramento de potência e energia
• Sistemas de controle de automação

P: Qual é a precisão da relação deste transformador de corrente?

R: OSérie SCToferece precisão de proporção de≤±0,1%e erro de ângulo de fase de≤±5 minutos. Esta é uma classe de alta precisão. É adequado para aplicações de monitoramento de energia, medição de energia e proteção de relés que exigem alta precisão de medição.

P: Qual é a estrutura de passagem única? O que deve ser observado durante a instalação?

R: A estrutura de passagem única significa que o cabo medido ou barramento de cobre passa diretamente pela janela central do transformador. Não há necessidade de enrolar bobinas ao redor do transformador. Durante a instalação, certifique-se de que o condutor medido passe pelo centro da janela para obter melhor precisão de medição. O tamanho da janela deve corresponder ao cabo ou barramento medido.

P: Por que a saída secundária é de baixa tensão segura?

R: O enrolamento secundário é conectado em paralelo com um resistor de precisão interno. Isso converte o sinal de corrente em uma saída de sinal de baixa tensão (≤0,5V), garantindo a segurança dos operadores e dos equipamentos de medição conectados. Este projeto também elimina a necessidade de resistores de amostragem externos, economizando tempo e custo de instalação.
