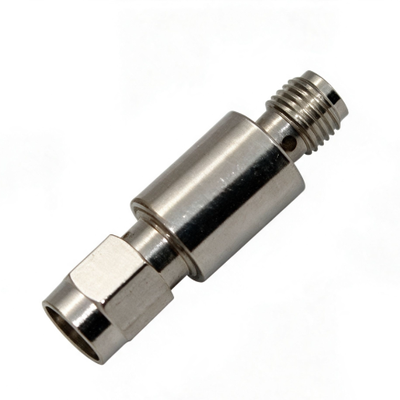

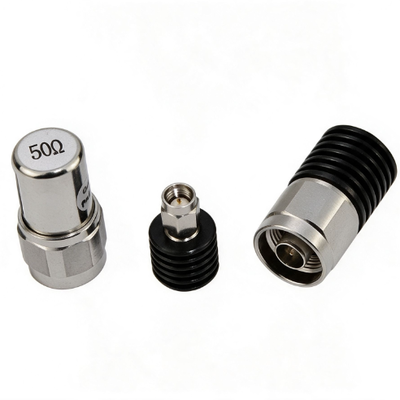

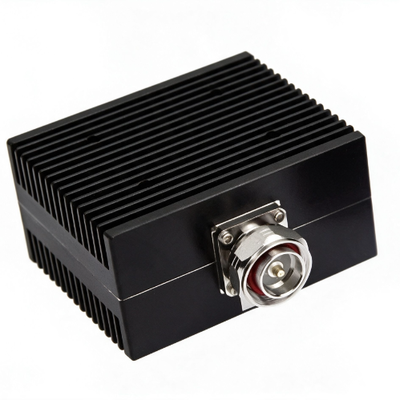

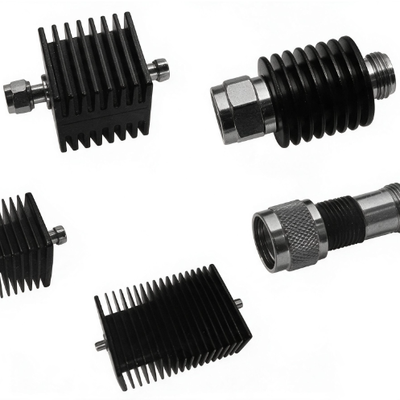

Esta série deatenuadores fixos coaxiaise terminações foi projetado para sistemas de RF/microondas. A faixa de frequência cobre CC para 67 GHz. Coberturas de faixa de potência2W a 1000W. A impedância padrão é50Ω. O produto oferece vários tipos de conectores, incluindo1,85mm,2,4 mm,2,92 mm,3,5 mm,SMA,SSMP,N,TNC, e16/07 (DIN). Eles se adaptam a vários equipamentos de teste e medição e sistemas de comunicação. Oprojeto de baixo VSWRgarante excelente correspondência de impedância, reduzindo a reflexão do sinal e a perda de energia. Eles são amplamente utilizados emteste e medição,estações base de comunicação,amplificadores de potência, esistemas de teste de envelhecimento multicanal.
Faixa de frequência – DC a 67 GHz
Faixa de potência – 2W a 1000W
Impedância padrão – 50Ω
Baixo VSWR – excelente correspondência de impedância
Vários tipos de conectores – disponíveis
Valores de atenuação de alta precisão
Temperatura operacional – -55°C a +125°C
Compatível com RoHS – atende aos padrões ambientais
| Série | Tipo de conector | Faixa de frequência | Faixa de potência (W) | Impedância (Ω) | ROE (máx.) |
|---|---|---|---|---|---|
| Série 18 - 1,85 mm | 1,85 mm | DC-67GHz | 2-10 | 50 | 1,25-1,50 |
| Série 18 - 2,4 mm | 2,4 mm | DC-50GHz | 2-20 | 50 | 1,25-1,50 |
| Série 18 - 2,92 mm | 2,92 mm | DC-42GHz | 1-50 | 50 | 1,20-1,42 |
| Série 18 - SMA/3,5mm | SMA/3,5 mm | DC-26,5 GHz | 1-100 | 50 | 1,20-1,40 |
| Série 18 - N | N | DC-18GHz | 2-300 | 50 | 1,20-1,45 |
| Série 18 - TNC/7/16 | TNC / 16/07 | DC-6GHz | 25-1000 | 50 | 1,25-1,40 |
Sistemas de teste e medição de RF
Correspondência de energia da estação base de comunicação
Estágios de saída do amplificador de potência
Terminais de comunicação via satélite
Subsistemas de teste de envelhecimento multicanal
Cargas falsas de antena
Portas correspondentes para dispositivos de microondas
P: Qual é a diferença entre atenuadores fixos e terminações?
R: Atenuadores fixos são usados para reduzir a potência do sinal em proporções precisas (por exemplo, 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB, etc.). Eles são comumente usados para ajuste de potência e correspondência de nível de sinal. As terminações são usadas principalmente para absorver a energia do sinal e combinar a impedância para evitar a reflexão do sinal. Eles são frequentemente usados como cargas fictícias de antena ou portas correspondentes para dispositivos multiportas.
P: Como escolher o tipo certo de conector?
R: A seleção do conector depende principalmente da frequência operacional, potência e compatibilidade do sistema.1,85 mmsuporta até 67 GHz.2,4 mmsuporta até 50 GHz.2,92 mmsuporta até 42 GHz.3,5 mmsuporta até 26,5 GHz.SMA/N/TNCsuporta até 18 GHz. Frequência mais alta requer tamanho de conector menor. Ao selecionar, certifique-se de que o tipo de conector corresponda às portas do seu equipamento.
P: Qual o impacto que o VSWR tem no sistema?
R: Quanto mais próximo o VSWR estiver de1:1, melhor será a correspondência de impedância, resultando em menos reflexão de sinal e maior eficiência de transferência de energia. VSWR alto causa reflexão de sinal, aumenta a perda de potência e pode até danificar os componentes do amplificador de potência. Esta série oferece VSWR tão baixo quanto1,20:1, garantindo excelente desempenho de correspondência de impedância.
P: Qual é a diferença entre potência de pico e potência média?
UM:Potência médiarefere-se à capacidade de manipulação de energia a longo prazo sob condições de onda contínua (CW).Potência máximarefere-se à potência instantânea que pode ser tratada em condições de pulso. A potência de pico é normalmente muito maior que a potência média, mas é limitada pela largura do pulso e pelo ciclo de trabalho. Ao selecionar, considere ambos com base no tipo de sinal (CW ou pulso).
