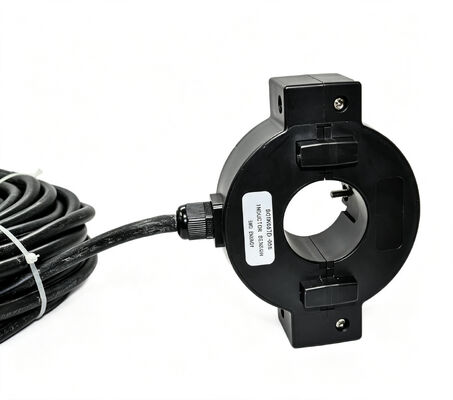

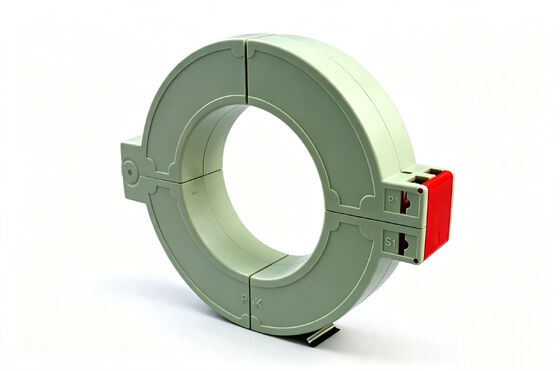

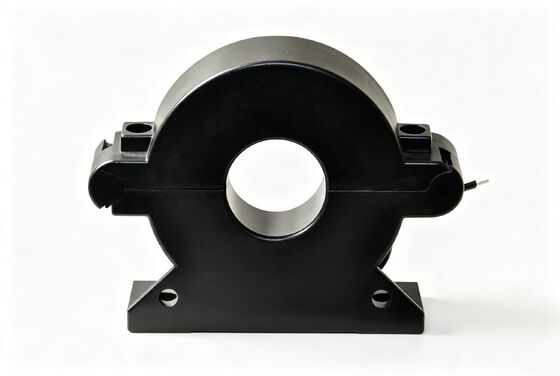

Transformador de Corrente Núcleo Dividido Série SCTK681A 50-2000Hz Frequência Ampla para Monitoramento de Motor e HVAC

Transformadores de Corrente de Núcleo Dividido Série SCTK681A 5A-630A Compatível com RoHS

O série SCTK681A foi projetado para medição e monitoramento de corrente em redes de distribuição de energia novas ou existentes. A faixa de medição é de 5A a 630A, com faixa de frequência de 50-2000Hz. O produto utiliza uma estrutura de núcleo dividido que permite instalação rápida sem desconectar ou remover cabos ou barramentos. Isso reduz significativamente o custo e o tempo de instalação. O enrolamento secundário possui um resistor paralelo de precisão embutido, fornecendo uma saída segura de baixa tensão de 0,333VAC ou 0-500mA sem a necessidade de resistores de amostragem externos. Erro de relação: ≤±1,0%. Erro de ângulo de fase: ≤±60 minutos. Rigidez dielétrica: 2,5KV/1mA/1 minuto. Compatível com RoHS. É amplamente utilizado em dispositivos de proteção de relé, medição de corrente e potência de motores, iluminação, compressores de ar, HVAC, sistemas de controle de automação e monitoramento de linhas de distribuição de energia.

Recursos

• Faixa de teste: entrada AC de 5 a 630A, saída de 0 a 0,333V, 0 a 500mA
• Foi especialmente projetado para facilitar sua instalação em redes novas ou já existentes.
• Podem ser instalados sem abrir nenhum circuito de cabo ou barramento.
• Um resistor de precisão interno em paralelo com o enrolamento secundário do TC fornece uma saída de baixa tensão segura.
• Pode economizar tempo e custos de instalação.

Aplicações

1. Dispositivo de proteção de relé.
2. Medição de corrente e potência para motores elétricos, iluminação, compressor de ar, sistema de aquecimento e ventilação, equipamento de ar condicionado e sistema de automação e controle.
3. Medição, monitoramento e proteção de corrente para fiação e equipamentos elétricos.

Parâmetro Elétrico

Parâmetro Mecânico

Seleção de tipo

Observações: As especificações do produto podem ser personalizadas

FAQ

P: O transformador de corrente de núcleo dividido requer desligamento ou remoção de cabo durante a instalação?

R: Não. A série SCTK681A utiliza uma estrutura de núcleo dividido com um núcleo que abre e fecha. Ele pode ser instalado sem desconectar ou remover cabos ou barramentos. Este recurso o torna especialmente adequado para projetos de retrofit e aplicações onde a energia não pode ser desligada, reduzindo significativamente os custos e o tempo de instalação.

P: Qual é a função do resistor de precisão embutido?

R: O enrolamento secundário possui um resistor paralelo de precisão embutido. Ele converte o sinal de corrente diretamente em uma saída segura de baixa tensão (0,333VAC) ou sinal de corrente padrão (0-500mA). Isso elimina a necessidade de resistores de amostragem externos. Este design simplifica a instalação, melhora a segurança e economiza custos de componentes e espaço de instalação.

P: Quais aplicações o erro de relação de ≤±1,0% pode atender?

R: O erro de relação de ±1,0% atende aos requisitos de precisão da maioria das aplicações de monitoramento de energia industrial, proteção de equipamentos, gerenciamento de energia e controle de automação. Para requisitos de maior precisão, como medição de energia, entre em contato conosco para modelos com classes de precisão mais altas.
