Detalhes do produto:
Condições de Pagamento e Envio:
|
| escala atual: | 5~3000A | saída: | 0-5A / 0-10V (C.A.) |
|---|---|---|---|
| Classe: | 0,2、 1,0 do、 0,5 | Modo de saída: | Saída da ligação |
| Diâmetro de apertar o fio: | 25mm-100mm | Personalizável: | Sim |
| Realçar: | núcleo rachado ct,tipo transformador atual do núcleo rachado |
||

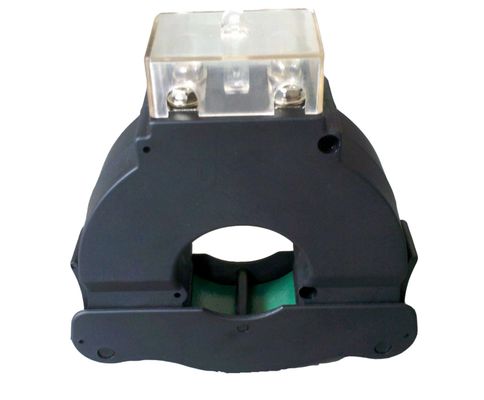

Precisão alta habilitado CT de transformador atual de núcleo rachado do UL da série SCTK662, entrada 5-3000A
A série SCTK662 de transformador atual do separação-núcleo oferece 0V-10V e 0mA-500mA em secundário da corrente preliminar detectada. Sem usar o CT secundário dentro do medidor, os usuários conectam diretamente a série SCTK662 ao medidor para a aplicação de medida da precisão alta. Permite um medidor de ser adotada para a vária avaliação atual somente mudando o CT preliminar assim que faz o medidor compacto projetar e reduz-se desenvolver o custo. Também, o circuito de proteção da sobretensão é incluído para oferecer seguro, rapidamente e a instalação eficaz na redução de custos.
CARACTERÍSTICAS
Parâmetro bonde
| Frequência | 50-400Hz |
| Entrada avaliado | 5A-3000A |
| Escala de medição | 5%In-130%In |
| Saída avaliado | 0-10V (C.A.) ou 0-5A |
| Relação | ± 0,2% do ≤ |
| Ângulo de fase | ≤ ±10min |
| Força dielétrica | 2.5KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | PC /UL94-V0 |
| Bobina | PBT |
| Núcleo | Aço do silicone |
| Estrutura interna | Cola Epoxy |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Fio de UL1015 22AWG (fio twinsted) 2.5m |
Datilografe a seleção
| P/N |
Entrada avaliado (a) |
Saída (mA/V) | Precisão | Dimensões (milímetros) | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0,2, 0,5, 1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0,2, 0,5, 1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Notas: As especificações de produto podem ser personalizadas
