Detalhes do produto:
Condições de Pagamento e Envio:
|
| escala atual: | 0.5~630A | saída: | 0.333V (C.A.) ou 0-500mA |
|---|---|---|---|
| Classe: | 0,2、 1,0 do、 0,5 | Força dieléctrica: | 5.0KV/1mA/1min |
| Janela interna: | 10mm a 32mm | Personalizável: | Sim |
| Realçar: | tipo transformador atual do núcleo rachado,sensor da corrente do núcleo rachado |
||

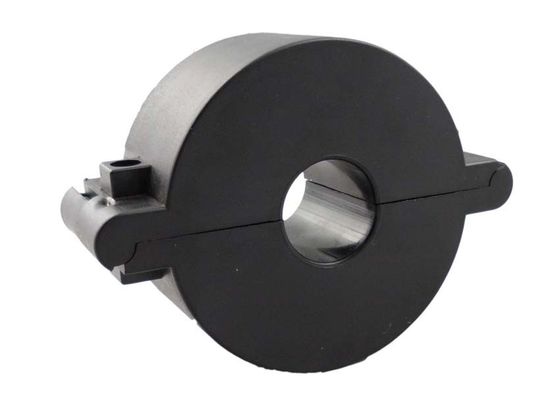

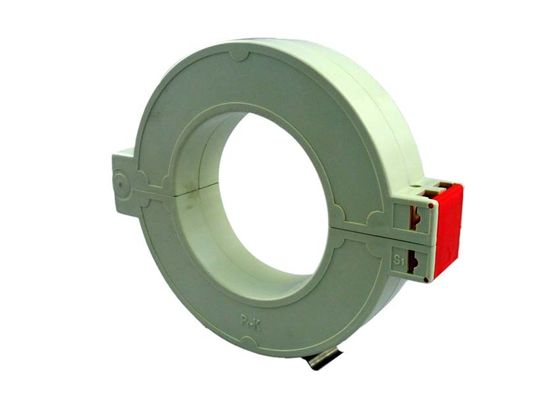

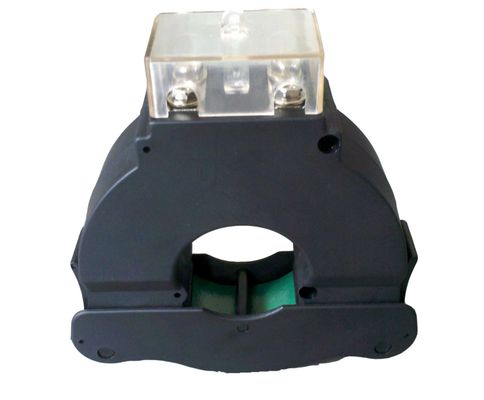

Os tipos de transformadores atuais de núcleo 0.5-630A rachado com cola Epoxy encapsularam o abrigo do sensor da corrente de SCTK660A
Aplicação
Medida atual, monitoração e proteção para a fiação elétrica e o Equipment.Current e medida de poder para tors bondes do mo, iluminação, compressor de ar, sistema do aquecimento e de ventilação, equipamento da ar-condição e sistema de controlo da automatização. Corrente, poder e dispositivo energymonitoring.
Característica
A estrutura o de travamento automático, seguro, fácil instalar, da janela interna larga portátil, permitindo que o aperto de cabos grandes ou - vasta gama das barra de tamanhos acomode todas as instalações existentes.
O currenttransformer do retrofit da série de Sctk660a (separação-núcleo) foi projetado especialmente facilitar sua instalação em trabalhos novos ou já existentes da rede. Podem beinstalled sem o ônibus-barcircuit openingany do cableor. O resistor da precisão de Aninternal através do enrolamento secundário do ct fornece uma baixa saída segura da tensão. Pode salvar o tempo e os custos da instalação.
Parâmetro bonde
| Frequência | 50-2.5KHz |
| Entrada avaliado | 0.5A-630A |
| Escala de medição | 10%In-130%In |
| Saída avaliado | 0.333V (C.A.) ou 0-5A |
| Relação | ≤± 0,2% |
| Ângulo de fase | ≤ ±30min |
| Força dielétrica | 5.0KV/1mA/1min |
| Resistência de isolação | DC500V/100MΩmin |
Parâmetro mecânico
| Caso | ABS/UL94-V0 |
| Bobina | PBT |
| Núcleo | Permalói |
| Estrutura interna | Cola Epoxy |
| Construção | Laço |
| Temp de funcionamento | - 25℃~+75℃ |
| Umidade de funcionamento | ≤85% |
| Conexão da saída | Terminal ou fio 1.5m de UL1015 22AWG |

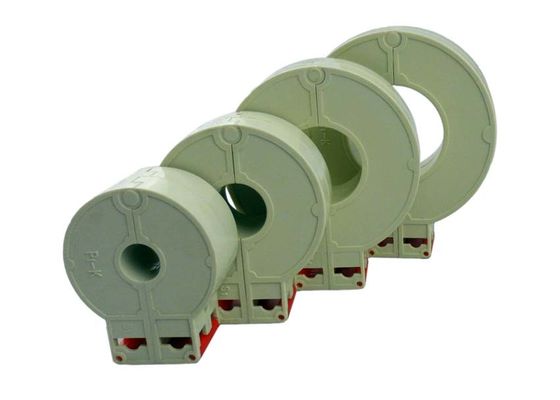

Datilografe a seleção
| P/N |
Entrada avaliado (a) |
Saída (mA/V) | Precisão | Dimensões (milímetros) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50,0 | 40,0 | 22,5 | 10,0 | 24,0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61,0 | 50,0 | 22,5 | 16,0 | 24,0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74,0 | 62,0 | 22,5 | 25,0 | 24,0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81,5 | 70,0 | 22,5 | 32,0 | 24,0 | |
Notas: As especificações de produto podem ser personalizadas
