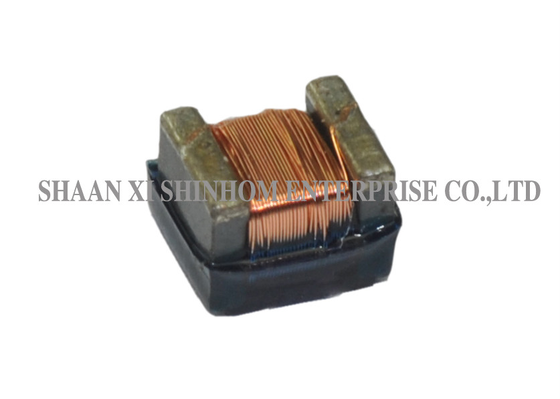

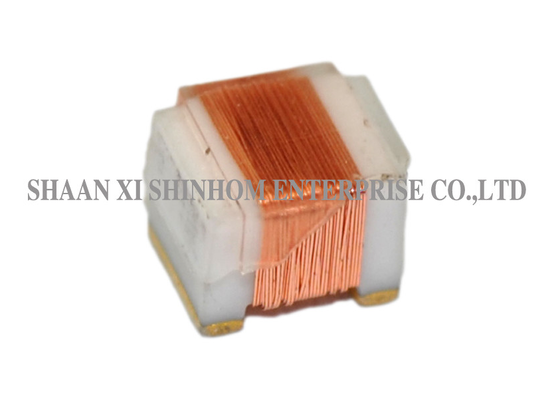

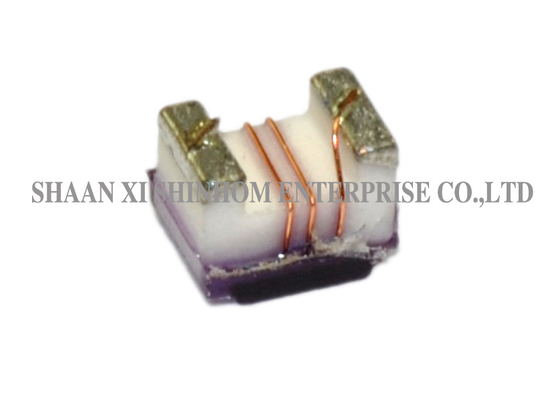

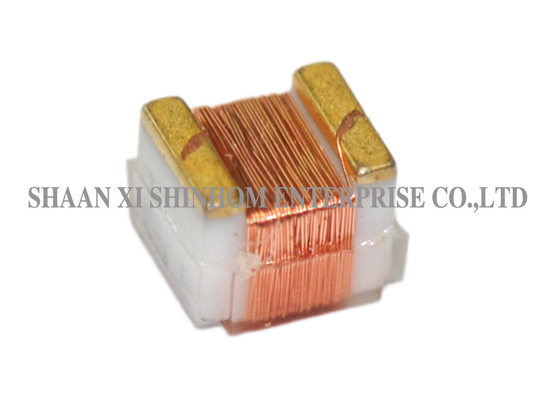

OSérie AISCO indutor cerâmico enrolado em fio SMD apresenta um design de alta frequência e estrutura enrolada em fio, oferecendo alto fator Q e características de alta frequência auto-ressonantes, garantindo excelente desempenho de transmissão de sinal em circuitos de alta frequência. O produto oferece núcleo cerâmico como padrão, com núcleo de ferrite opcional, adequado para diferentes requisitos de frequência e indutância. Alta confiabilidade e excelente estabilidade térmica garantem uma operação estável a longo prazo sob diversas condições. Vários tamanhos padrão de 0402 a 1812 estão disponíveis para atender a diferentes requisitos de layout de PCB. É amplamente utilizado em modems, dispositivos móveis sem fio, telefones sem fio, sistemas de posicionamento GPS e sistemas de telecomunicações.
Características:
- Núcleo cerâmico (núcleo de ferrite opcional)
- Projeto de alta frequência
- Excelentes valores Q
- Excelente SRF
- Alta confiabilidade
- Excelente estabilidade térmica
- Tamanhos 0402/0603/0805/1008/1210/1812
Aplicações:
- Modems
- Rádios Móveis
- Telefones sem fio
- Sistemas de Posicionamento Global
- Sistemas de Telecomunicações
Informações técnicas:
- Teste: (equivalente aceitável), indutância: HP4191A, Q: HP4291A, SRF: HP8753B, RDC: medido a 25 ℃
- Temperatura operacional: Cerâmica-40°C a +125°C
- Metalização da almofada: Tungstênio-níquel com brilho dourado
- Métodos de soldagem: Onda, Refluxo, Fase Vapor
- Soldabilidade: Máx. 260°C por 10 segundos
| Tamanho |
Faixa de indutância |
Tamanho (mm) C*L*A |
| 0402 |
1nH a 400nH (Núcleo Cerâmico)
|
1,2*0,6*0,6 |
| 0603 |
1,6nH a 390nH (núcleo cerâmico) |
1,68*1,0*0,85 |
| 0805 |
2,2nH a 6,8uH (núcleo cerâmico) |
2,2*1,6*1,3 |
| 1008 |
3,9nH a 200nH (núcleo cerâmico) |
2,65*2,6*2,0 |
| 1210 |
3,9nH a 8,6uH (núcleo cerâmico) |
3,35*2,7*2,1 |
| 1210F |
1,2uH a 470uH (núcleo de ferrite) |
3,35*2,7*2,1 |
| 1812F |
1,0uH a 1000uH (núcleo de ferrite)
|
4,56*3,25*3,0 |
Notas: O tamanho do produto e a indutância podem ser personalizados
Perguntas frequentes
P: Como escolher entre núcleo cerâmico e núcleo de ferrite?
UM: Núcleos cerâmicosoferecem fator Q mais alto e melhores características de alta frequência, adequadas para bandas de RF e microondas.Núcleos de ferritepossuem maior permeabilidade magnética, permitindo maiores valores de indutância no mesmo volume, adequados para aplicações de menor frequência ou aplicações que requerem maiores valores de indutância. A cerâmica é a configuração padrão, enquanto a ferrita é uma opção opcional.
P: Quais são os benefícios do alto fator Q para o projeto de circuitos?
UM:Alto fator Q significa menor perda de energia e melhor seletividade de frequência em frequências específicas. Ele melhora o ganho e a seletividade do circuito ressonante, reduz a perda de inserção, melhora a rejeição do filtro fora de banda e aumenta a estabilidade da frequência do oscilador.
P: Quais tamanhos de embalagem estão disponíveis para esta série?
UM:Seis tamanhos padrão estão disponíveis:0402, 0603, 0805, 1008, 1210 e 1812. Eles podem ser selecionados de forma flexível com base nos requisitos de espaço e indutância do PCB.
P: Quais são as vantagens da estrutura enrolada em fio em comparação com a estrutura multicamadas?
UM:A estrutura enrolada em fio oferece maior fator Q e maior capacidade de corrente em altas frequências, especialmente adequada para aplicações de alta frequência que exigem alto fator Q e alta corrente, como front-ends de RF e amplificadores de potência.
