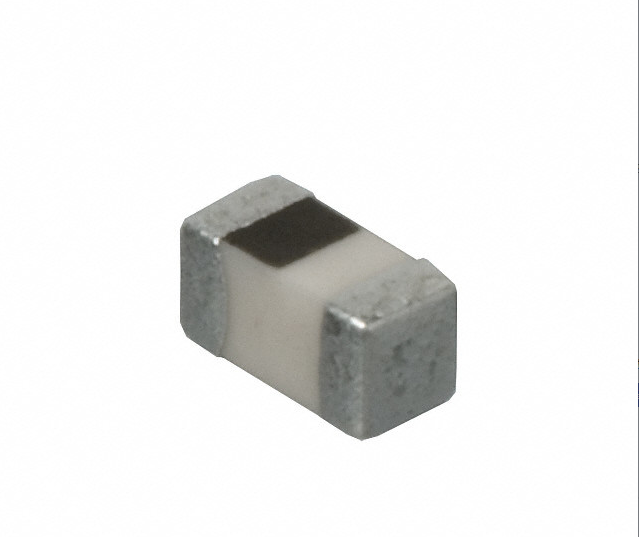

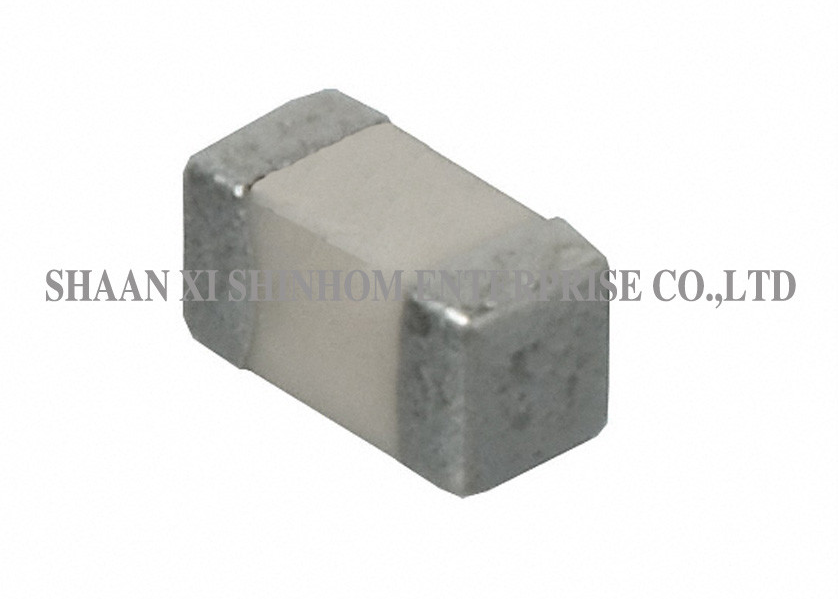

Indutor de chip de alta Q AIML0603C para comunicações sem fio e módulos Bluetooth

AIML0603C Indutores de chips cerâmicos

OSérie AIML0603CO inductor de chip cerâmico é fabricado usando tecnologia avançada de filme fino. A faixa de indutividade abrange 1,2nH a 100nH. A corrente nominal é de 500mA. Ele oferece alta freqüência auto-resonante e baixa DCR.O 0201 ultra-pequeno (0.6×0.3mm) com design sem chumbo é adequado para aplicações de montagem de superfície de alta densidade.O revestimento de vidro esmaltado fornece alta precisão e baixa deriva de resistência.resistência a choques térmicos, e é compatível com os processos de solda de onda e de solda de refluxo. É amplamente utilizado em circuitos de RF de alta frequência, comunicação sem fio, módulos Bluetooth, GPS, telefones celulares,e várias redes de filtragem e correspondência de alta frequência.

Características:

1. Tecnologia avançada de película fina
2. Dimensão em miniatura 0201 disponível
3. Dimensões pequenas, sem chumbo adequado para montagem de superfície de alta densidade
4. Baixo valor de resistência do highB
5. Excelente soldabilidade e choque térmico
6. Para soldagem por ondas e soldagem por refluxo
7. Vidro revestido com esmalte e alta precisão, baixa deriva de resistência
8. Produtos respeitadores do ambiente

Aplicações:

1. Equipamento médico
2. Equipamento de ensaio/medição
3. Equipamento de impressão
4. Controlador automático de equipamento
5. Conversores
6. Dispositivo de comunicação, telemóvel, GPS, PDA
7. Computadores Pessoais
8. Equipamento portátil
9. CD-ROM, disco rígido, modem, impressoras
10. Conversores de corrente contínua
11. DSC, DVC, PDA, DVD e HDD

Informações técnicas:

1. Soldabilidade: 90% do electrodo terminal deve ser coberto Preaquecer:@ 260°C±5°C durante 160 segundos Solda:H63AA Fluxo de solda eutética:Rosin,mergulhar durante 5 segundos ±1 segundo
2. Choque térmico: a condutividade deve ser inferior a ± 5% do valor inicial e Q deve ser inferior a ± 30% do valor inicial Quando as temperaturas são de -40°C e +85°C durante 30 min. para cada 100 ciclos
3. Temperatura de funcionamento: -25°C a +85°C
4. Temperatura de armazenagem: -40°C a +85°C

Perguntas frequentes

P: Quais são as vantagens da tecnologia de filme fino em comparação com a tecnologia de cerâmica de várias camadas?

A:A tecnologia de filme fino usa processos de fotolitografia para fabricação, oferecendo maior precisão, tolerância de indutividade mais apertada e menores parâmetros parasitários.Ele fornece maior fator Q e maior freqüência auto-resonante em altas frequênciasA tecnologia cerâmica de camadas múltiplas é mais barata e adequada para aplicações gerais de alta frequência.

P: Quais são as vantagens do tamanho ultra pequeno 0201?

A:O tamanho 0201 (0,6 × 0,3 mm) é um dos menores pacotes SMD disponíveis.

P: Quais são as vantagens do revestimento de vidro esmaltado?

A:O revestimento de vidro esmaltado proporciona alta precisão e baixa deriva de resistência, garantindo que o indutor mantenha um desempenho elétrico estável sob mudanças de temperatura e uso a longo prazo,Melhoria da fiabilidade do produto.
