Indutor de chip de alta fiabilidade da série AIML0402 para equipamentos médicos e de ensaio

Negociação
MOQ
Negociável
preço
High Reliability Chip Inductor AIML0402 Series for Medical and Test Equipment
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Instalação: smt
Tamanho: 1,0*0,5*0,5mm
Aplicativo: DSC, DVC, PDA, DVD e HDD
Indutância: 47nH a 18uH
Tipo: indutor da microplaqueta
Faixa Atual: 5ma-25ma
Destacar:

Indutor de chip AIML0402

,

inductor de chips de equipamento médico

,

inductor de chip de alta fiabilidade
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série AIML0402
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto

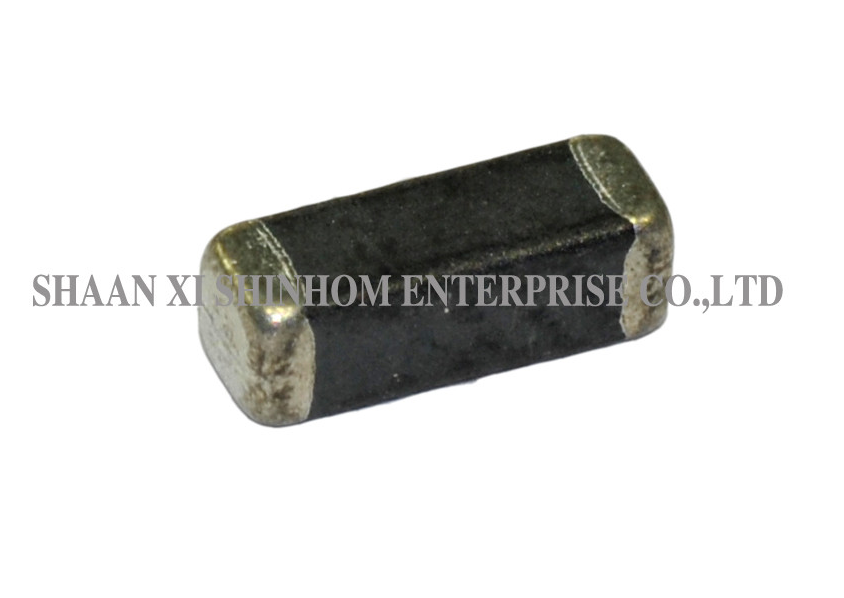

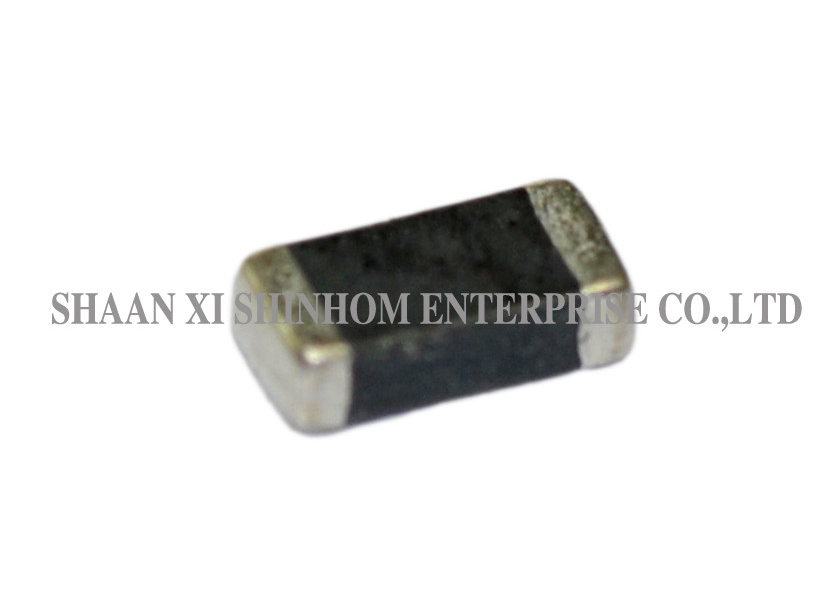

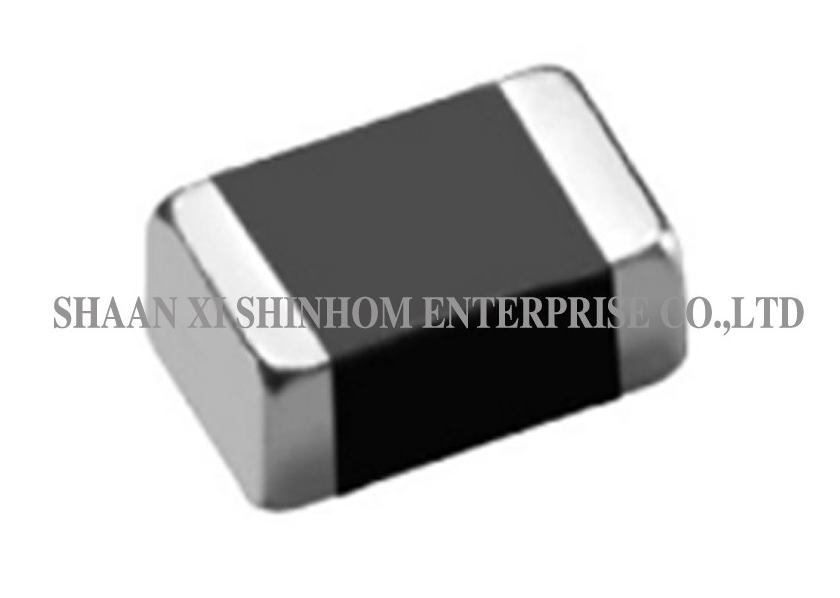

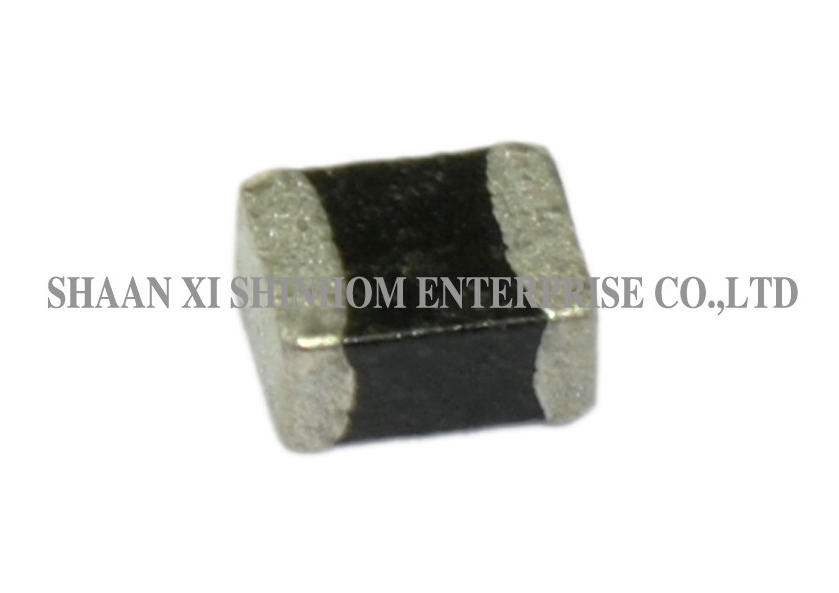

O inductor de chip multicamadas da série AIML0402

possui um design de circuito magnético fechado que previne eficazmente a diafonia. Oferece alta frequência de auto-ressonância e baixo DCR, garantindo a integridade da transmissão de sinal em circuitos de alta frequência. O produto oferece excelente soldabilidade e alta confiabilidade, adequado para montagem de alta densidade e processos de soldagem por reflow. É amplamente utilizado em equipamentos médicos, instrumentos de teste e medição, impressoras, controladores de automação, conversores, equipamentos de comunicação, telefones celulares, GPS, PDAs, computadores pessoais, dispositivos portáteis e vários dispositivos de armazenamento e multimídia.

  • Características:
  • Circuito magnético fechado
  • Evita diafonia
  • Excelente soldabilidade
  • Alta confiabilidade
  • Medidas de conformidade
  • com FCC, VDE, CSA, VCCI e CE
  • Circuito magnético fechado evita diafonia
  • Adequado para instalação de alta densidade e soldagem por reflow

Tamanhos 0402 / 0603 / 0805 / 1206 / 1210

  1. Aplicações:
  2. Equipamentos Médicos
  3. Equipamentos de Teste/Medição
  4. Equipamentos de Impressora
  5. Controlador de Equipamento Automático
  6. Conversores
  7. Dispositivo de Comunicação, Celular, GPS, PDA
  8. Computadores Pessoais
  9. Equipamentos Portáteis

CD-ROM, Disco Rígido, Modem, Impressoras

Informações técnicas: Parâmetro
Detalhes Teste
(Equivalentes aceitáveis) Indutância e Q-HP4195A+HP41951 DCR
VOAC-7412 SRF
HP8753C Soldabilidade
75% do eletrodo terminal deve estar coberto Pré-aquecimento
@ 180°C ± 5°C por 2-3 minutos Temperatura de soldagem
230°C por 4 segundos ± 1 segundo Fluxo
Imersão em solução de metanol com Colofônia por 3 a 5 segundos. IDC
A corrente DC na qual o valor L inicial é diminuído em 5% com a aplicação de polarização DC ou o valor da corrente na qual a temperatura do elemento é aumentada em 20°C Temperatura de Operação

Indutor de chip de alta fiabilidade da série AIML0402 para equipamentos médicos e de ensaio

-40°C a +100°C

Observações: O tamanho do produto e a indutância podem ser personalizados

FAQ

P: Como solicitar amostras? Qual é o prazo de entrega?R:

O circuito magnético fechado confina o fluxo magnético dentro do núcleo. Ele reduz eficazmente o fluxo de vazamento e a interferência eletromagnética para os circuitos circundantes, ao mesmo tempo que previne a diafonia de acoplamento magnético entre componentes adjacentes. Em layouts de PCB de alta densidade, ele melhora significativamente a integridade do sinal e a compatibilidade eletromagnética do sistema.

P: Como solicitar amostras? Qual é o prazo de entrega?R:

Cinco tamanhos padrão estão disponíveis: 0402, 0603, 0805, 1206 e 1210. Eles podem ser selecionados de forma flexível com base no espaço da PCB e nos requisitos de indutância, cobrindo aplicações de ultra-pequeno a uso geral.

P: Como solicitar amostras? Qual é o prazo de entrega?R:

Sim. Este produto é adequado para soldagem por reflow com excelente soldabilidade, tornando-o adequado para linhas de produção SMT automatizadas e montagem de alta densidade.

P: Como solicitar amostras? Qual é o prazo de entrega?R:
