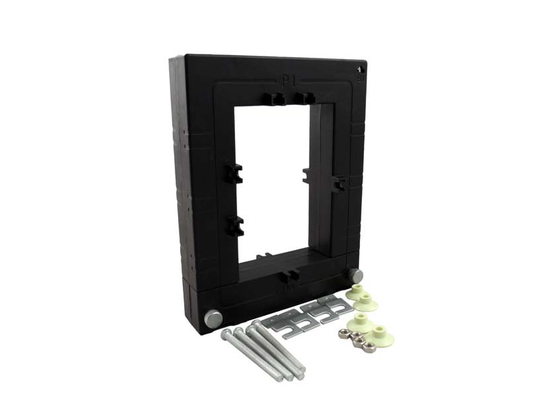

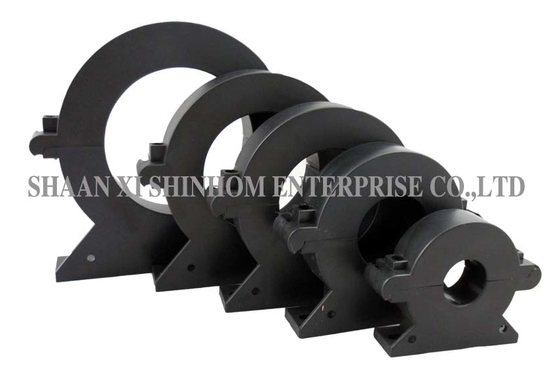

CT SCTK671 de núcleo dividido para prevenção de incêndios por fugas e proteção contra microcomputadores

Negociação
MOQ
Negociável
preço
Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Faixa Atual: 5~3000A
Saída: 0-10V ou 0-5A
Precisão: 0,2、0,5、1,0
Estrutura da bobina: Toroidal
Número da bobina: Autotransformador
Personalizável: Sim
Destacar:

Transformador de corrente de núcleo dividido para prevenção de fugas

,

CT de núcleo dividido para proteção de microcomputadores

,

Transformador de corrente da série SCTK671
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série SCTK671
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

OSérie SCTK671O transformador de corrente de núcleo dividido é concebido para a medição e monitorização de corrente em redes de distribuição de energia novas ou existentes.O produto utiliza uma estrutura de núcleo dividido que permite uma instalação rápida sem desconectar ou remover cabos ou barras de comandoO enrolamento secundário possui uma resistência paralela de precisão embutida, proporcionando uma saída segura de baixa tensão.O encapsulamento epoxi garante um excelente desempenho de isolamento e resistência a vibrações. O material de alta permeabilidade fornece um amplo intervalo de medição. Erro da proporção: ≤±0,2%. Erro do ângulo de fase: ≤±10 minutos. Força dielétrica: 2,5KV/1mA/1 minuto.É amplamente utilizado em monitoramento de incêndio elétrico, prevenção de incêndios de fugas, protecção de relevos eletromagnéticos e aplicações de protecção de microcomputadores.

Características:
  • Transformador de corrente CT de núcleo dividido
  • Intervalo de ensaio: entrada AC de 5 a 3000A, saída de 0-10V (((AC) ou 0-5A
  • Utilização de enchimento por resina epóxi e bom desempenho sísmico
  • Usar forma perfurada, fácil de instalar
  • Utilizando material de alta permeabilidade, ampla gama de medição
  • Pequeno volume, bela aparência uso generoso e flexível
  • Pode poupar tempo e custos de instalação
Aplicações:
  • Monitorização de incêndios elétricos
  • Sistema de prevenção de incêndio por fuga
  • Proteção contra relevos eletromagnéticos
  • Proteção de microcomputadores e assim por diante.
Parâmetro elétrico
Frequência50-400 Hz
Input nominal5A-3000A
Faixa de medição5% em-130% em
Output nominal0-10V ((AC) ou 0-5A
Relação≤ ± 0,2%
Ângulo de fase≤ ±10min
Força dielétrica2.5KV/1mA/1min
Resistência ao isolamentoDC500V/100MΩmin
Parâmetro mecânico
CasoPC /UL94-V0
O bobinhoPBT
NúcleoAço de silício
Estrutura internaEpoxi
ConstruçãoEmparelhamento
Temperatura de funcionamento-25°C+75°C
Umidade de funcionamento≤ 85%
Conexão de saídaUL101522AWGWire ((twinstedwire) 2,5m
Selecção do tipo
P/NInput nominal (A)Força de saída (mA/V)PrecisãoDimensões ((mm)
ØABCDEFGHØ1Ø2
SCTK671A-025

5-400A

(5,100, 400A)

0-200mA

0-10V

0.2,0.5,1.0

25807522567353211755
SCTK671A-045

50-1000A

(50,400,1000A)

0-500 mA

0-10V

0.2,0.5,1.045108107267110074241355
A partir de 1 de janeiro de 2014:

100-1500A

(100,1000,1500A)

0-500 mA

0-10V

0.2,0.5,1.065128127269112094271755
SCTK671A-080

500-2000A

(500,1500, 2000A)

0-500 mA

0-10V

0.2,0.5,1.0801441442897134104271755
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.010017417430126162120271755
CT SCTK671 de núcleo dividido para prevenção de incêndios por fugas e proteção contra microcomputadores

Notas:As especificações do produto podem ser personalizadas

Perguntas frequentes
P: O transformador de corrente de núcleo dividido requer desligamento ou remoção do cabo durante a instalação?

A:Não.Série SCTK671utiliza uma estrutura de núcleo dividido com um núcleo que se abre e fecha. Pode ser instalado sem desconectar ou remover quaisquer cabos ou barras.É especialmente adequado para projetos de adaptação e aplicações onde a energia não pode ser desligada, reduzindo significativamente os custos e o tempo de instalação.

P: Qual é a função do resistor de precisão incorporado?

A:O enrolamento secundário possui uma resistência paralela de precisão embutida, que converte o sinal de corrente diretamente em uma saída de baixa tensão segura (0-10V), eliminando a necessidade de resistências de amostragem externas.Isto simplifica a instalação, melhora a segurança e economiza custos de componentes e espaço de instalação.

P: Quais são as vantagens do envase epóxi?

A:O revestimento em resina epóxi fornece excelente isolamento, resistência à umidade, à poeira e à corrosão, além de aumentar a resistência à vibração.A estrutura completamente fechada garante o funcionamento estável a longo prazo do transformador em vários ambientes adversos.

Q: Como solicitar amostras?

A:Você pode enviar um pedido de amostra através do nosso site ou e-mail. Por favor, forneça informações da sua empresa e modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis.O prazo para encomenda em massa é geralmente de 2 a 8 semanas.
