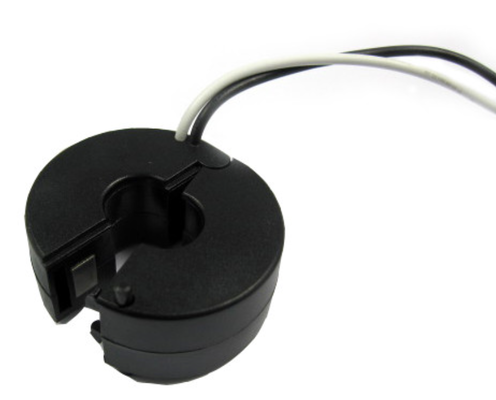

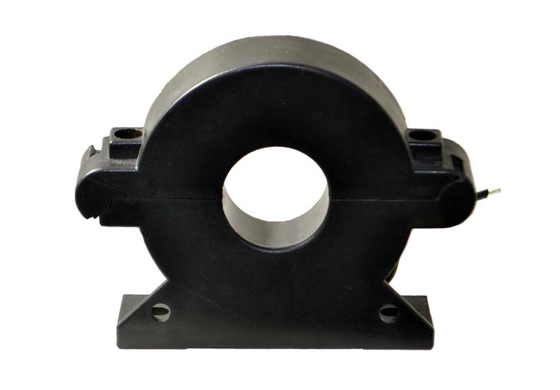

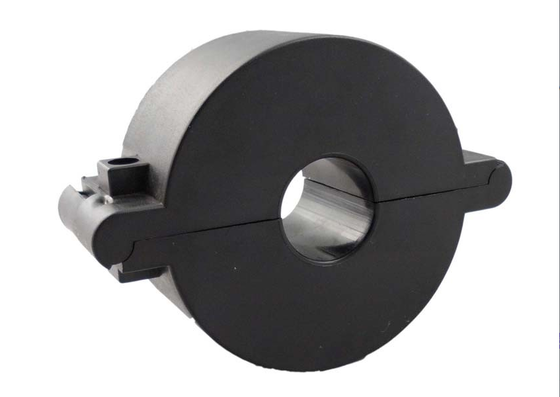

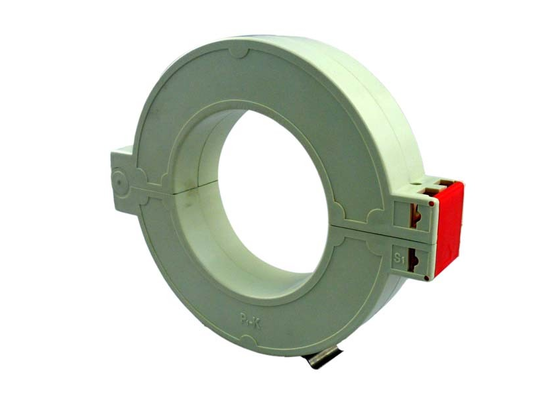

Transformador de Corrente de Núcleo Dividido Série SCTK667B para Medição de Motor e HVAC

Negociação
MOQ
Negociável
preço
Split-Core CT SCTK667B Series for Motor Measurement and HVAC
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Faixa Atual: 5~3000A
Saída: 1A/5A ou 0-10V ou 0-500mA
Instalação: Tipo da barra
Precisão: 0,1、0,2、0,5、1,0
Estrutura do Circuito Magnético: Tipo combinado
Freqüência: 50 Hz a 400 Hz
Meio isolante: Resina Epóxi
Personalizável: Sim
Destacar:

Transformador de Corrente de Núcleo Dividido para HVAC

,

TC de Núcleo Dividido para medição de motor

,

Transformador de corrente série SCTK667B
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série SCTK667B
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

OO transformador de corrente de núcleo dividido de duplo parafuso da série SCTK667B é concebido para medição e monitorização de corrente em redes de distribuição de energia novas ou existentes.5A a 3000A. O produto utiliza umA estrutura de núcleo dividido permite uma instalação rápida sem desconectar ou remover cabos ou barras de comando.O projeto de janelas largas permite cabos ou barras de grande diâmetro.A fixação de dois parafusos garante uma instalação segura e fiável.resistência paralela de precisão, que proporciona uma saída segura de baixa tensão sem a necessidade de resistências de amostragem externas.É amplamente utilizado para medição de corrente, monitorização e proteção de linhas e equipamentos eléctricos, bem como medição de corrente e potência para motores, iluminação, compressores de ar, HVAC e sistemas de controlo de automação,com um diâmetro não superior a 50 mm,.

Características
  • Intervalo de medição 5A-3000A
  • Estrutura de núcleo dividido ̇ não é necessária remoção de cabo
  • Fixação de duplo parafuso
  • Resistência de precisão incorporada
  • Larga janela para cabos grandes e barras
  • Vários tamanhos disponíveis
  • Adequado para projetos novos e de adaptação
  • Economiza tempo e custos de instalação
Aplicações
  • Medição e monitorização da corrente da linha eléctrica
  • Protecção da corrente dos equipamentos eléctricos
  • Medição da corrente e da potência do motor
  • Monitorização da potência do sistema de iluminação
  • Monitorização da corrente do compressor de ar
  • Sistemas de climatização
  • Sistemas de controlo de automação
  • Dispositivos de monitorização de energia e de proteção de retransmissão
Parâmetro elétrico
Frequência50-400 Hz
Input nominal5A-3000A
Faixa de medição5% em-130% em
Output nominal0-10V ((AC) ou 0-5A
Relação≤ ± 0,1%
Ângulo de fase≤ ±5min
Força dielétrica3.0KV/1mA/1min
Resistência ao isolamentoDC500V/100MΩmin
Parâmetro mecânico
CasoABS /UL94-V0
O bobinhoPBT
NúcleoAço de silício
Estrutura internaEpoxi
ConstruçãoEmparelhamento
Temperatura de funcionamento-25°C+75°C
Umidade de funcionamento≤ 85%
Conexão de saídaTerminal
Selecção do tipo
P/NInput nominal (A)Output (A/V/mA)PrecisãoDimensões ((mm)
Ø0ABCD
SCTK667B-0250-400A1A/5A
0-10V
0-500 mA		0.1,0.2
0.5,1.0		25100703332
SCTK667B-0320-630A1A/5A
0-10V
0-500 mA		0.1,0.2
0.5,1.0		32110833332
SCTK667B-0450-1000A1A/5A
0-10V
0-500 mA		0.1,0.2
0.5,1.0		45123963332
A partir de 1 de janeiro de 20170-1500A1A/5A
0-10V
0-500 mA		0.1,0.2
0.5,1.0		551341063332
SCTK667B-0800-2000A1A/5A
0-10V
0-500 mA		0.1,0.2
0.5,1.0		801681393332
SCTK667B-1000-3000A1A/5A
0-10V
0-500 mA		0.1,0.2
0.5,1.0		1021981683332
Transformador de Corrente de Núcleo Dividido Série SCTK667B para Medição de Motor e HVAC

Nota: As especificações do produto podem ser personalizadas

Perguntas frequentes

P: Quais são as vantagens da fixação de dois parafusos?

A:A fixação de duplo parafuso garante que o transformador permaneça firmemente preso ao cabo ou à barra de transmissão após a instalação.assegurar uma instalação segura e fiávelEm comparação com as estruturas de enxaguante, a fixação de dois parafusos proporciona uma força de fixação mais forte, adequada para ambientes de alta corrente e vibração.

P: Qual é a função do resistor de precisão incorporado?

A:O enrolamento secundário possui um resistor paralelo de precisão embutida. Ele converte o sinal de corrente diretamente em uma saída de baixa tensão segura, eliminando a necessidade de resistores de amostragem externos.Isto simplifica a instalação, melhora a segurança e economiza custos de componentes e espaço de instalação.

Q: Que tamanhos de janelas estão disponíveis para este produto?

A:O projeto de janela larga permite cabos de grande diâmetro ou barras de barragem. Vários tamanhos estão disponíveis para se adaptar a várias condições de instalação existentes.Por favor, consulte a ficha de dados do produto ou contacte a nossa equipa de vendas.
