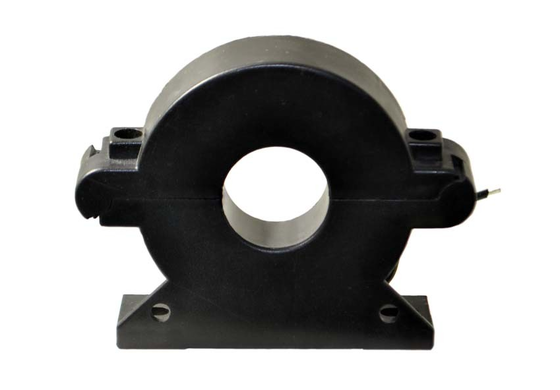

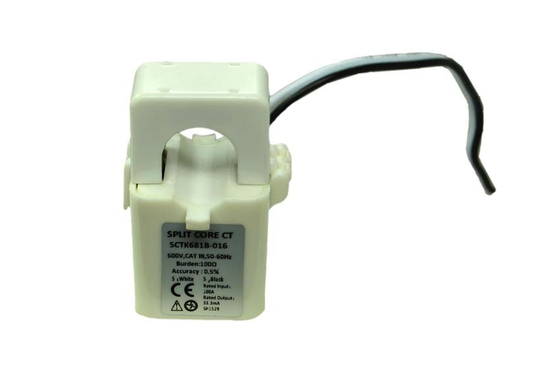

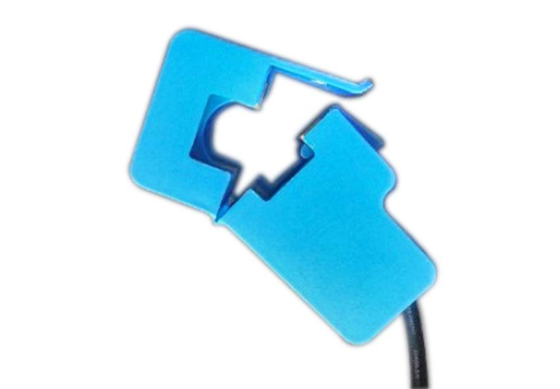

Auto-bloqueio CT SCTK661 de núcleo dividido para distribuição de energia e monitorização do motor

Negociação
MOQ
Negociável
preço
Self-Locking Split-Core CT SCTK661 Series for Power Distribution and Motor Monitoring
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Faixa Atual: 0,5~630A
Saída: 0-500mA / 0,333V(CA)
Aula: 0,2、0,5、1,0
Janela interna: 8,0 - 32,0 mm
Construção: laço
Personalizável: Sim
Destacar:

CT de núcleo dividido auto-bloqueável

,

CT de núcleo dividido para distribuição de energia

,

CT de núcleo dividido para monitorização do motor
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série SCTK661
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

OTransformador de corrente de núcleo dividido da série SCTK661É concebido para a medição e monitorização da corrente em redes de distribuição de energia novas ou existentes.Estrutura de auto-bloqueio de núcleo divididoO sistema permite uma instalação rápida sem desconectar ou remover cabos ou barras de ligação.Design de janela largaO enrolamento secundário tem um sistema de enrolamento integrado para o enrolamento de cabos de grande diâmetro.resistor paralelo de precisão, proporcionando uma saída de baixa tensão segura sem a necessidade de resistências de amostragem externas.alta personalização, adaptando-se a várias condições de instalação existentes. É amplamente utilizado para medição, monitorização e proteção de corrente em linhas de energia e equipamentos,bem como medição de corrente e potência para motores, iluminação, compressores de ar e outras aplicações.

Características:
  • Estrutura do auto-bloqueio, seguro, fácil de instalar, portátil
  • Transformadores de corrente de núcleo dividido com articulações e dobradiças entrelaçadas
  • Transformador de corrente alternada com vazamento de pinça de tamanho da série do buraco de ensaio
  • Ampla janela interna, permitindo a fixação de cabos grandes ou barras de ônibus
  • Faixa de ensaio: entrada AC de 0,5 a 630A, saída de 0 a 0,333V, 0 a 500mA
  • Adequado para medidores de eletricidade monofásicos, bem como para medidores de eletricidade anti-manipulação
  • Ampla gama de tamanhos para acomodar todas as instalações existentes
  • Várias dimensões mecânicas, sob medida
  • Pode poupar tempo e custos de instalação.
Aplicações
  • Medição e monitorização da corrente da linha eléctrica
  • Protecção da corrente dos equipamentos eléctricos
  • Medição da corrente e da potência do motor
  • Monitorização da potência do sistema de iluminação
  • Monitorização da corrente do compressor de ar
  • Sistemas de climatização
  • Sistemas de controlo de automação
  • Monitoramento da energia, protecção dos relé e contadores de eletricidade anti-manipulação
Parâmetro elétrico
Frequência 50 a 60 Hz
Input nominal 0.5A-630A
Faixa de medição 10% em -30% em
Output nominal 0.333V ((AC) ou 0-500mA
Relação ≤ ± 0,1%
Ângulo de fase ≤ ±30min
Força dielétrica 2.5KV/1mA/1min
Resistência ao isolamento DC500V/100MΩmin
Parâmetro mecânico
Caso PC /UL94-V0
O bobinho PC
Núcleo Permalloy
Estrutura interna Epoxi
Construção Emparelhamento
Temperatura de funcionamento -25°C+75°C
Umidade de funcionamento ≤ 85%
Conexão de saída UL1015 22AWG Arame (arame de ligação) 2,5 m
Selecção do tipo
P/N Input nominal (A) Força de saída (mA/V) Precisão Dimensões ((mm/ polegada)
A B C D E
A partir de 1 de janeiro de 2018

0.5-50A

(1,5,10,30,50)

0-50mA

0.333V

 0.2,0.5,1.0

36.0

(1.42)

22.0

(0,87)

20.0

(0,79)

8.0

(0,31)

2500

(100)
SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0.333V

 0.2,0.5,1.0

45.0

(1.77)

22.0

(0,87)

20.0

(0,79)

13.0

(0,51)

2500

(100)
SCTK661C-019

5-250A

(10,100,200,250,400)

0-200mA

0.333V

 0.2,0.5,1.0

60.0

(2.36)

22.0

(0,87)

20.0

(0,79)

19.0

(0,75)

2500

(100)
SCTK661D-023

5-400A

(10,100,200,250,400)

0-200mA

0.333V

 0.2,0.5,1.0

60.0

(2.36)

22.0

(0,87)

20.0

(0,79)

23.0

(0,91)

2500

(100)
SCTK661E-032

10-630A

(20,100,250,400600)

0-500 mA

0.333V

 0.2,0.5,1.0

76.0

(2.99)

22.0

(0,87)

20.0

(0,79)

32.0

(1.26)

2500

(100)
Auto-bloqueio CT SCTK661 de núcleo dividido para distribuição de energia e monitorização do motor

Nota: As especificações do produto podem ser personalizadas

Perguntas frequentes

P: Este produto é adequado para contadores de eletricidade anti-manipulação?

A:Sim, o...Série SCTK661é adequado para medidores de eletricidade monofásicos e medidores de eletricidade anti-manipulação. O resistor de precisão incorporado proporciona uma saída estável de baixa tensão,que satisfaçam os requisitos de precisão e fiabilidade dos medidores de eletricidade antialteração para detecção de corrente.

Q: Como solicitar amostras?

A:Pode apresentar um modelo de candidatura através do nosso sítio web ou por correio electrónico.As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteisO prazo para encomenda em massa é geralmente de 2 a 8 semanas.
