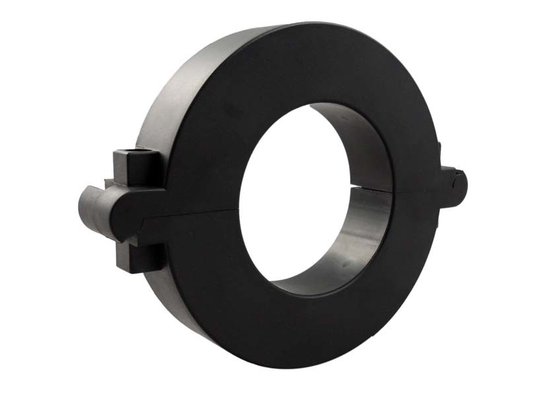

Transformador de corrente de núcleo dividido da série SCTK662 para medição de energia de alta precisão

Negociação
MOQ
Negociável
preço
Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Faixa Atual: 5~3000A
Saída: 0-5A / 0-10V(CA)
Aula: 0,2、0,5、1,0
Modo de saída: Saída de leads
Diâmetro do fio de fixação: 25mm-100mm
Personalizável: Sim
Destacar:

Transformadores de corrente de núcleo dividido da série SCTK662

,

Transformador de corrente de núcleo dividido de alta precisão

,

Transformador de corrente de medição de energia
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série SCTK662
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

Série SCTK662de transformadores de corrente de núcleo dividido oferece 0V-10V e 0mA-500mA no secundário a partir da corrente primária detectada. Sem usar CT secundário dentro do medidor, os usuários conectam diretamente a série SCTK662 ao medidor para aplicações de medição de alta precisão. Ele permite que um medidor seja adotado para várias classificações de corrente apenas alterando o CT primário, o que torna o design do medidor compacto e reduz o custo de desenvolvimento. Além disso, um circuito de proteção contra sobretensão é incluído para oferecer instalação segura, rápida e econômica.

CARACTERÍSTICAS
  • Mais econômico
  • Instalação mais rápida
  • Instalações seguras e fáceis
  • Alta precisão 0,2,0,5,1,0
  • Diâmetro do fio suportado: φ25mm~100mm
  • Faixa de medição de 5A a 3000A AC
  • Baixo deslocamento de fase para medição de potência
  • Modelo de saída: Saída de fio (2,5m)
  • Caixa plástica isolada reconhecida de acordo com UL94-V0
  • Tamanho pequeno, compacto, leve
  • Circuito de proteção contra sobretensão instalado.
  • Certificado CE, UL / EN 61010 - 1
Aplicações
  • Medição de energia de alta precisão
  • Monitoramento de corrente do sistema de distribuição de energia
  • Dispositivos de proteção de relé
  • Medição de corrente de motor industrial
  • Sistemas de Gerenciamento de Energia (SGE)
  • Integração de design de medidor de eletricidade
  • Sistemas de automação predial
  • Projetos de retrofit (instalação online)
Parâmetro Elétrico
Frequência 50-400Hz
Entrada Nominal 5A-3000A
Faixa de medição 5%In-130%In
Saída Nominal 0-10V(AC) ou 0-5A
Razão ≤ ± 0,2%
Ângulo de fase ≤ ±10min
Rigidez dielétrica 2,5KV/1mA/1min
Resistência de isolamento DC500V/100MΩmin
Parâmetro Mecânico
Caixa PC /UL94-V0
Bobina PBT
Núcleo Aço silício
Estrutura interna Epóxi
Construção Abraçadeira
Temp. Operação －25℃～＋75℃
Umidade de Operação ≤85%
Conexão de Saída Fio UL1015 22AWG (fio trançado) 2,5m
Seleção de tipo
P/N Entrada Nominal (A) Saída (mA/V) Precisão Dimensões(mm)
Φ A B C D E
SCTK662A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0,2,0,5,1,0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0,2,0,5,1,0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

 0,2,0,5,1,0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500,2000A)

0-500mA

0-10V

 0,2,0,5,1,0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

 0,2,0,5,1,0 100 194 162 30 16 38
Transformador de corrente de núcleo dividido da série SCTK662 para medição de energia de alta precisão

Observações: As especificações do produto podem ser personalizadas

FAQ

P: Qual é a importância da certificação UL?

R: A certificação UL garante que este transformador de corrente atende aos padrões de segurança dos EUA, cumprindo os requisitos de segurança dos principais mercados globais. Ele pode ser usado em equipamentos de energia e produtos de medição exportados para os EUA e América do Norte.

P: Como este produto simplifica o design do medidor?

R: A série SCTK662 pode ser conectada diretamente a medidores de eletricidade para medição de alta precisão, eliminando a necessidade de CTs secundários internos no medidor. Ao usar transformadores com diferentes faixas, um único medidor pode acomodar várias classificações de corrente, simplificando o design do medidor e reduzindo os custos de desenvolvimento.

P: Qual é a função do circuito de proteção contra sobretensão integrado?

R: O circuito de proteção contra sobretensão protege o transformador e os equipamentos de medição a jusante em condições anormais de sobretensão. Ele garante a segurança da instalação, melhora a confiabilidade do sistema e reduz o risco de danos ao equipamento.
