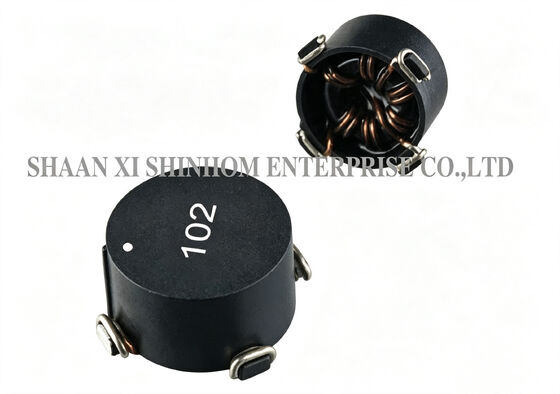

Indutor de modo comum toroidal SMD de alta corrente STC08 Série 200μH-20mH para supressão de EMI/RFI

A série STC08 O indutor de modo comum toroidal SMD utiliza um material de núcleo de alta saturação e estrutura de circuito magnético fechado toroidal. Ele reduz efetivamente a radiação EMI e é adequado para aplicações de filtragem de linhas de energia e sinal sensíveis a EMI. A faixa de indutância cobre de 200µH a 20mH. A embalagem SMD suporta colocação automatizada, compatível com linhas de produção SMT. É amplamente utilizado em eletrodomésticos, conversão DC-DC (modo paralelo), acoplamento de isolamento, filtragem de entrada (modo série) e supressão de EMI/RFI.

• Faixa de indutância – 200µH a 20mH, seleção flexível

• Corrente nominal – 1A a 7A, alta capacidade de corrente

• DCR – 8mΩ a 250mΩ, baixa perda

• Material de núcleo de alta saturação

• Baixa radiação EMI

• Embalagem SMD – suporta colocação automatizada

• Temperatura de operação – -40°C a +125°C

• Resistência de isolamento – ≥1000MΩ (100V DC)

Indutância medida a 100KHz 0.1VRms.

Resistência de Isolamento: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 Milliohmmeter

Temperatura de operação: -40°C a +125°C

Temperatura de Armazenamento: -55°C a +125°C

Pacote diferente disponível mediante solicitação especial

Máximo de 35% de saturação com polarização DC aplicada

Nota: As especificações do produto podem ser personalizadas.

• Filtragem de energia de eletrodomésticos

• Conversão DC-DC (modo paralelo)

• Acoplamento de isolamento (transformador)

• Filtragem de entrada (modo série)

• Supressão de EMI/RFI

• Fontes de alimentação de equipamentos de comunicação

• Fontes de alimentação de controle industrial

• Fontes de alimentação de periféricos de computador

P: Quais são as faixas de indutância, corrente e DCR da série STC08?

R: A série STC08 cobre uma faixa de indutância de 200µH a 20mH, corrente nominal de 1A a 7A, e DCR de 8mΩ a 250mΩ. A ampla faixa de indutância, alta capacidade de corrente e design de baixo DCR a tornam adequada para várias aplicações de supressão de EMI, desde filtragem de linha de sinal até filtragem de linha de energia de alta potência.

P: Qual é a importância do baixo DCR para indutores de modo comum?

R: Baixo DCR significa menor perda de energia (perda I²R) quando a corrente passa pelo enrolamento. Isso ajuda a melhorar a eficiência geral do sistema e reduzir o aumento de temperatura. A série STC08 oferece DCR tão baixo quanto 8mΩ, tornando-a especialmente adequada para projetos de energia de alta corrente com requisitos rigorosos de eficiência.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2-8 semanas.
