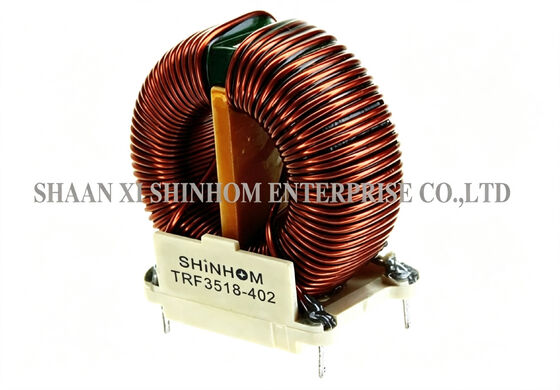

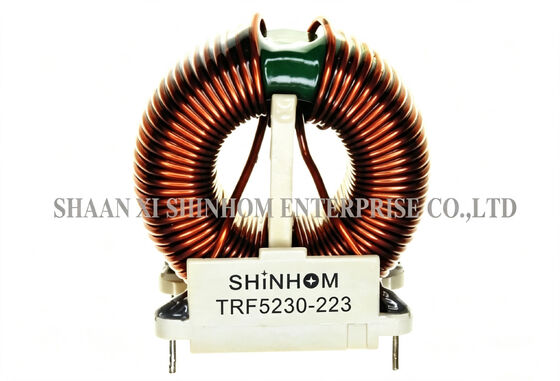

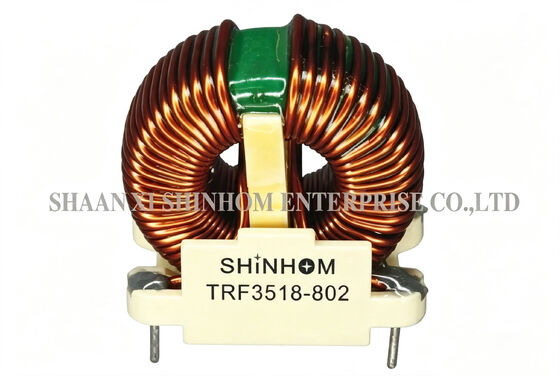

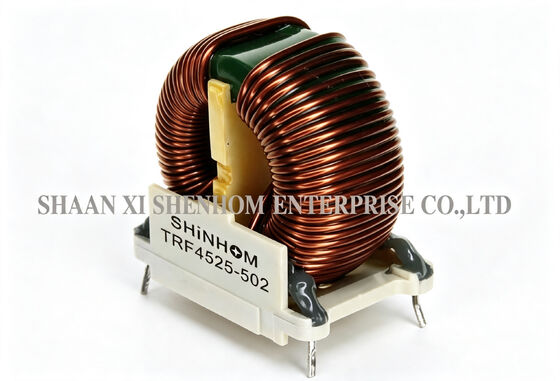

Bobina de modo comum toroidal de alta frequência série TRF para supressão de ruído de linha AC/DC e DC/DC

OSérie TRFO estrangulamento de modo comum toroidal de alta frequência usa um núcleo toroidal e um projeto de dupla bobina. A corrente nominal cobre 1,5A a 18A. A indutividade varia de 1mH a 120mH.Frequências de ressonância de modo comum de 100 kHz a 3 MHzO produto oferece excelente resistência mecânica, baixa DCR e baixa elevação de temperatura.Vários gabinetes de montagem de PCB estão disponíveis para atender a diferentes requisitos de layout. Faixa de temperatura operacional: -40°C a +105°C. É amplamente utilizado na supressão de ruído de linhas AC/DC e DC/DC, sistemas de comunicação, eletrônicos automotivos, televisores LCD/PDP e periféricos de computador.

• 1.5A a 18A
• 1 mH a 120 mH dupla estrangulação
• Excelente resistência mecânica
• Resonância de modo comum de 100 kHz a 3 MHz
• Alta confiabilidade e caixa de montagem de PCB variável
• Baixa resistência e aumento da temperatura

• Supressão do ruído das linhas DC/DC, AC/DC
• Sistema de comunicação
• Sistemas automóveis
• Televisores LCD/PDP
• Equipamento periférico de computador É conforme com as normas da FCC VCCI CISPR FTZ, etc., eliminando o ruído eletromagnético do circuito de energia e sinal.

• Tolerância de indutância em +50% -30%
• Tensão de funcionamento máxima: 250 V a 40°C
• IDC Max: corrente AC/DC de classificação A @ 40°C
• Hi-Pot 1500Vac de enrolamento para enrolamento 3S.
• Teste de indutividade: 10KHz 0,1V HP4284A
• RDC: QuadTech 1880 Miliohmmetro
• Corrente de sobretensão máxima 10 ms: 20X IDC
• Temperatura de funcionamento: -40°C a +105°C
• Temperatura de armazenagem: -40°C a +105°C
• Resistência ao calor da solda: 260°C durante 10 segundos

P: Que normas do IME este produto cumpre?

R: Os estranguladores de modo comum da série TRF cumprem os padrões internacionais de EMI, incluindo FCC, VCCI, CISPR e FTZ.Eles ajudam os seus produtos a passar em testes de conformidade de emissões e reduzem as interferências eletromagnéticas nas linhas de energia e sinalização.

P: Qual é o significado da frequência de ressonância de modo comum de 100KHz-3MHz?

R: Os estranguladores de modo comum fornecem a maior impedância de modo comum perto da frequência de ressonância, alcançando uma supressão de ruído ideal.A faixa de frequências de ressonância 100KHz-3MHz abrange as principais bandas de frequências EMI conduzidas de fontes de alimentação de comutação e circuitos digitais, assegurando uma atenuação eficaz do ruído de modo comum nas faixas de frequência críticas.

P: Como a tolerância de indutividade de +50%/-30% afeta a seleção?

R: Esta tolerância significa que a indutividade real pode ser até 50% superior ou 30% inferior ao valor nominal.assegurar que a indutividade cumpre os requisitos mínimos de filtragem em toda a gama de temperatura e corrente de funcionamentoRecomendamos permitir uma margem suficiente em projetos críticos.
