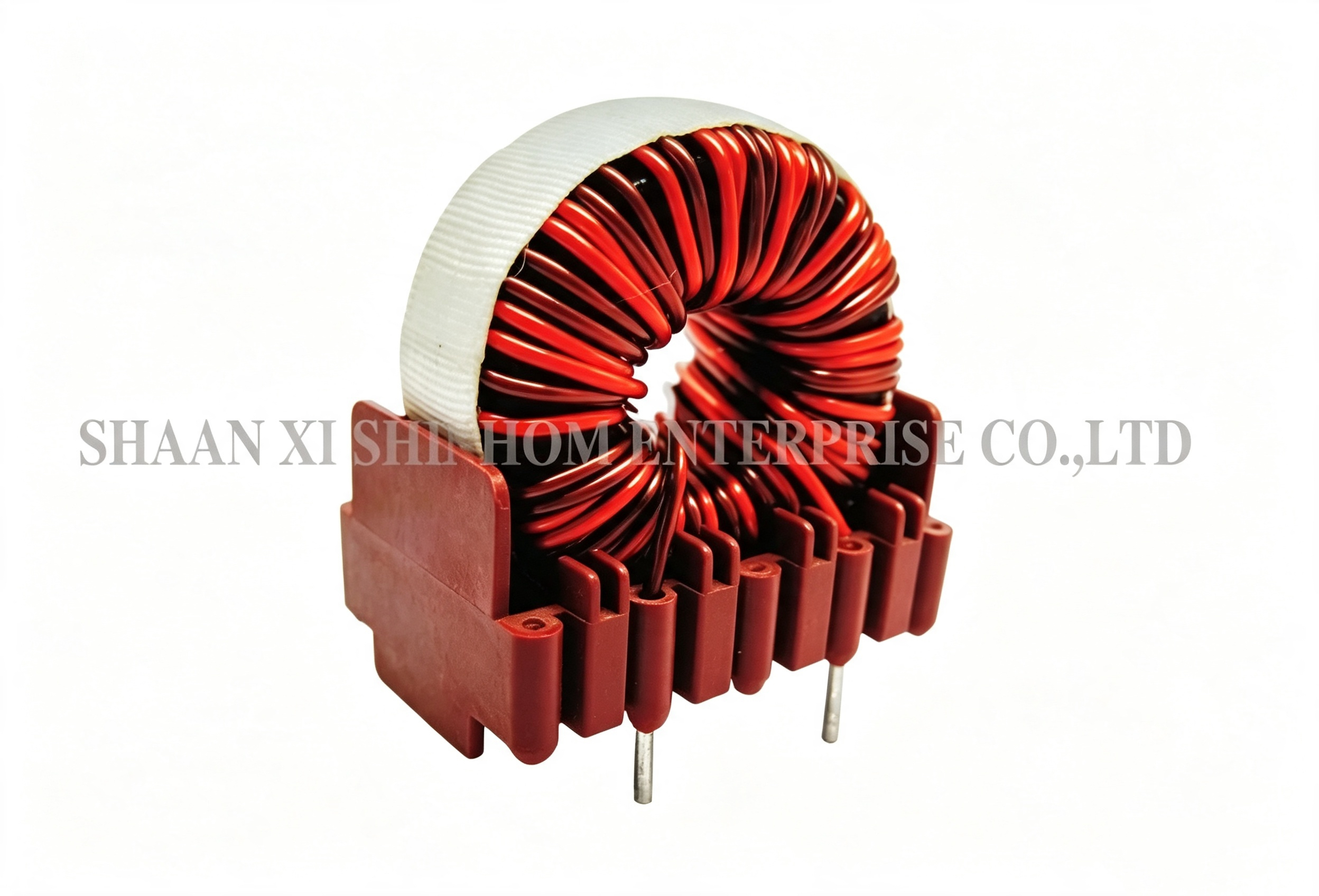

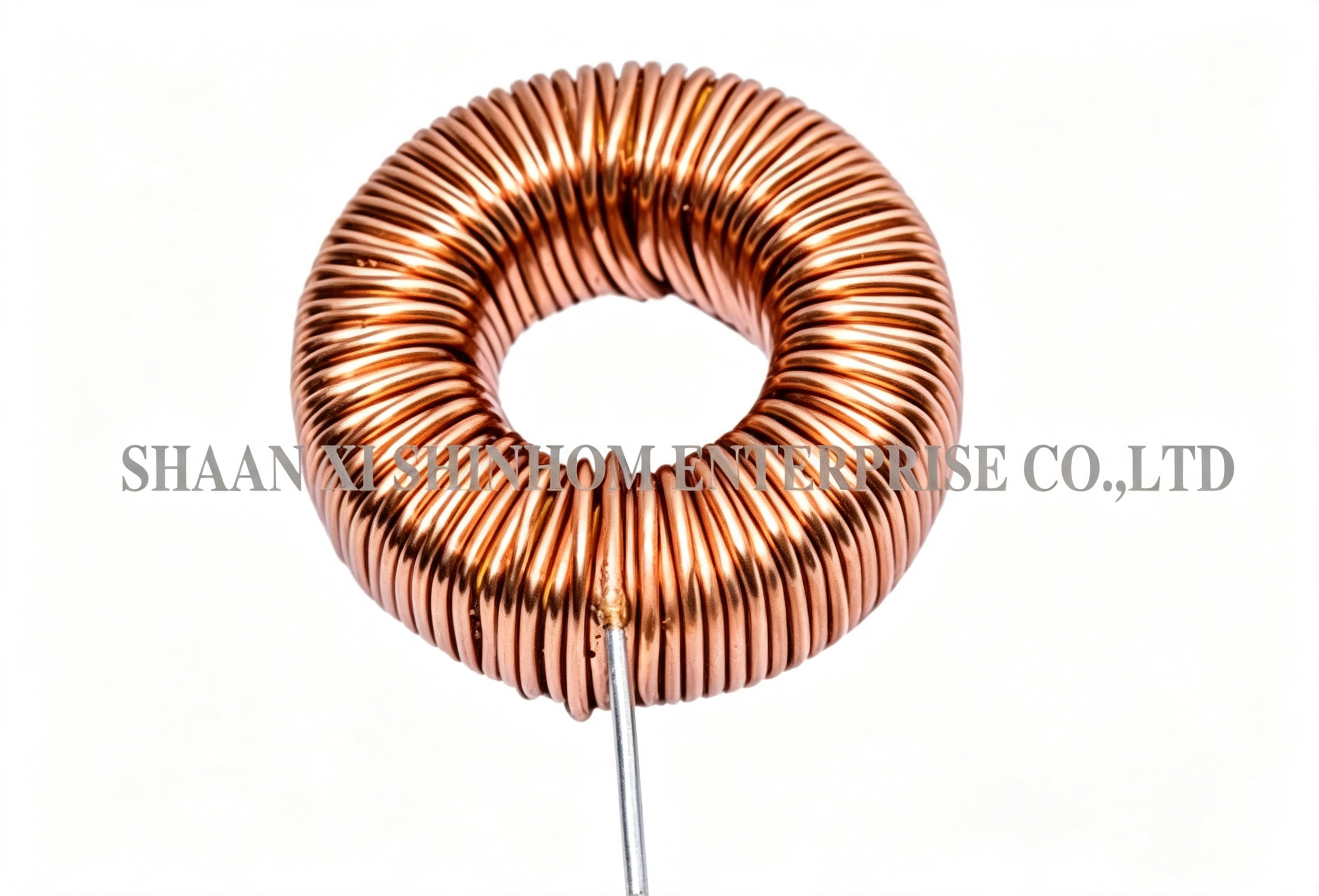

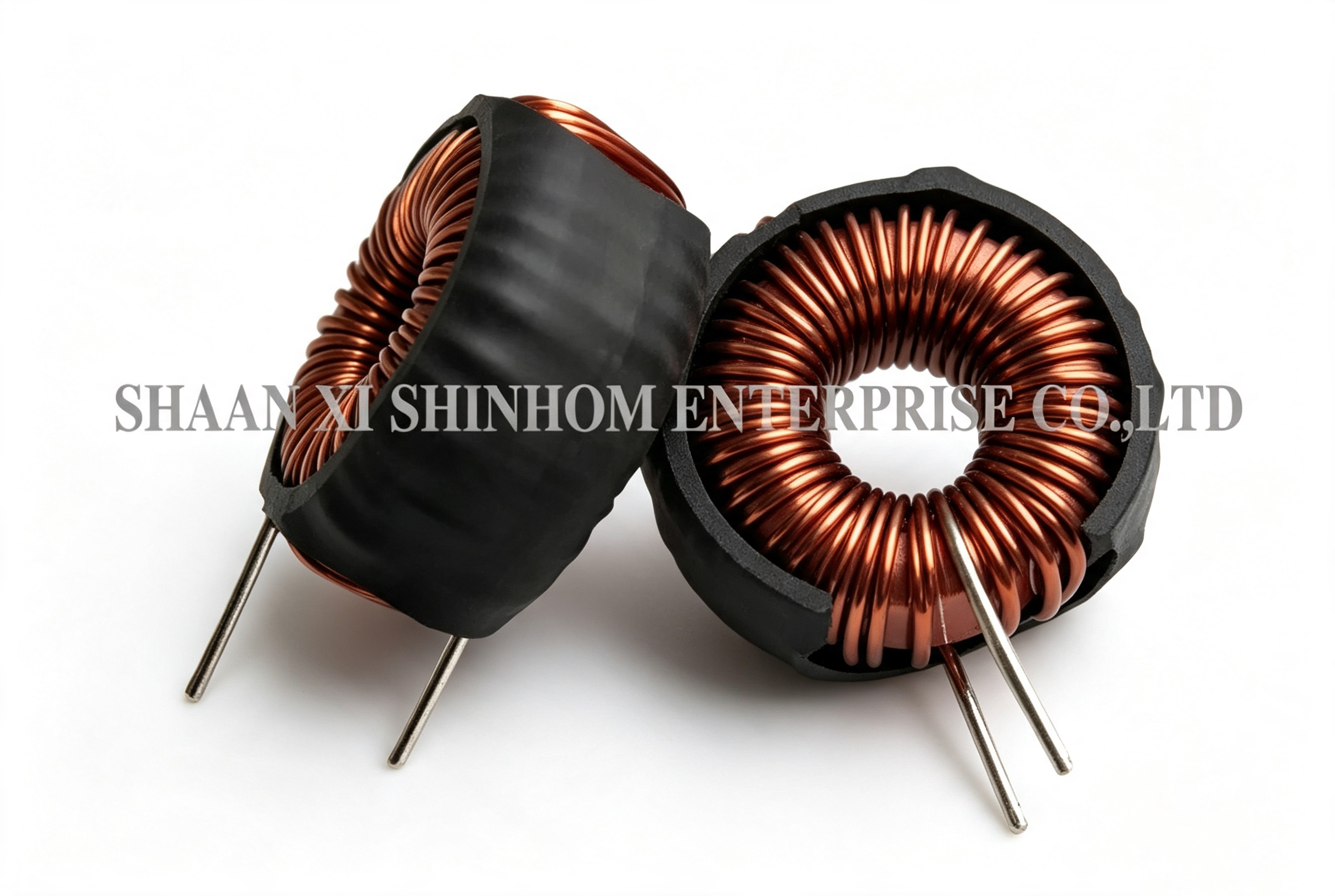

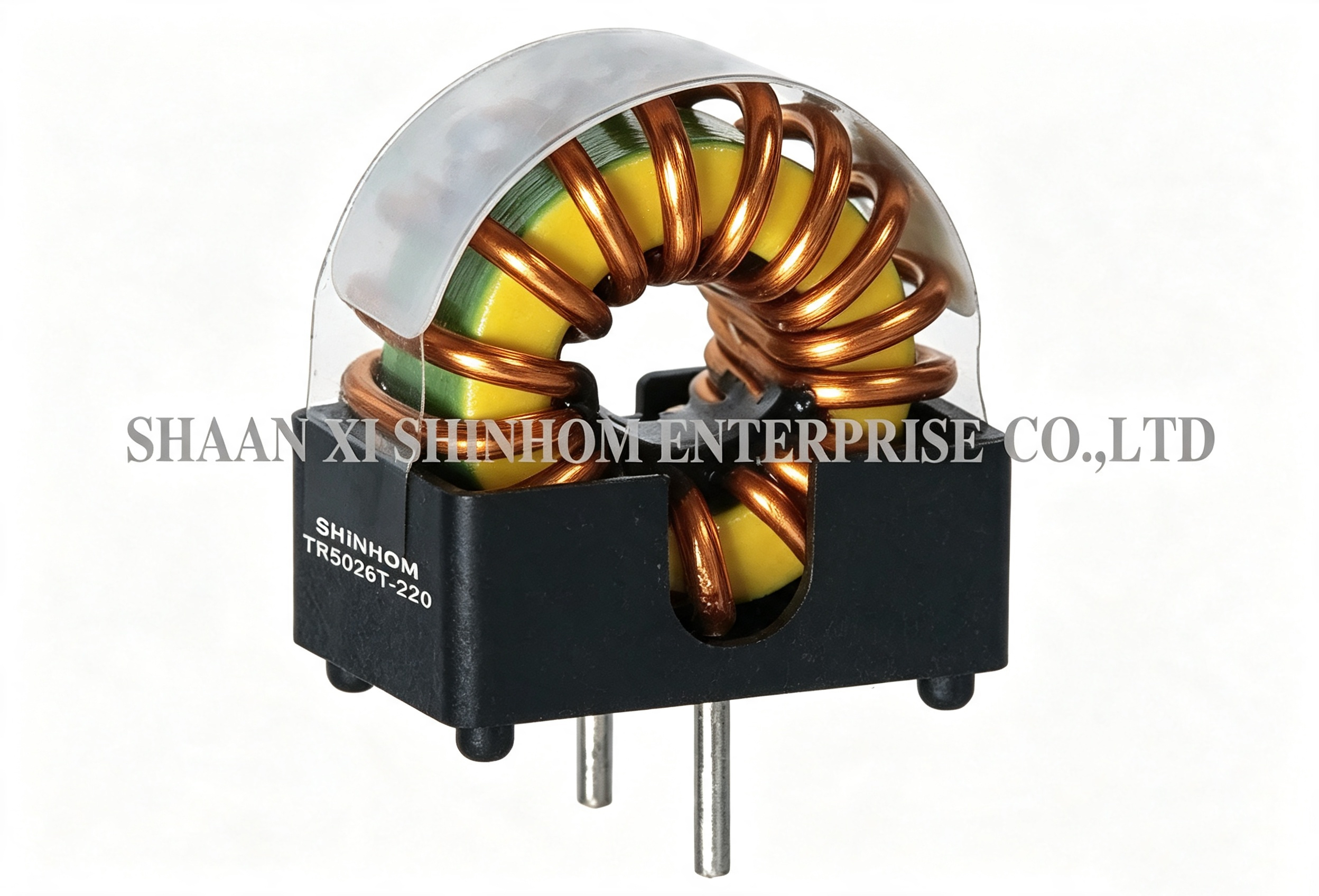

Série TR bobinas de estrangulamento toroidais, inductores para aplicações de alta frequência, Indutores de potência de estrangulamento
Série TRO inductor toróide de estrangulamento / potência é projetado para fontes de alimentação de comutação de alta frequência e equipamentos eletrônicos.O produto utiliza uma estrutura de núcleo toroidal com fluxo de fuga extremamente baixo, reduzindo efetivamente as interferências eletromagnéticas.adequado para diferentes requisitos de frequência e potência. Ambos os pacotes SMD e através de buracos são suportados. O projeto de baixo perfil economiza espaço. É amplamente utilizado na comutação de fontes de alimentação, filtragem de linhas de energia, supressão EMI / RFI,e vários dispositivos eletrónicos de alta frequência.
Características
- Alta frequência e baixa perda
- Indutor toroidal
- Para excelente supressor de EMI
- Pequeno perfil
- Corrente elevada
- Baixa resistência
- MPP, hi-flux, carbonilo de polvo/RF e núcleo de potência de ferro
- Disponível SMT e baixo perfil
- Disponíveis versões compatíveis com a RoHS (sem Pb)
- Boa característica de frequência
Aplicações
- Amplamente utilizado em vários fornecedores de energia de comutação e equipamentos eletrônicos de alta frequência
- Filtragem de linhas de alimentação, EMI/RFI para fontes de alimentação de modo interruptor
Especificações
- Voltagem nominal: AC/DC 250V
- Nível de tensão de resistência: AC 2KV, 1 minuto
- Resistência de isolamento: DC 500V, 100 ohm, min
- Nível de isolamento: B (130°C)
- Intervalo de temperatura de funcionamento: -25°C - 85°C
- Intervalo mínimo de indutividade: 4,7 uH-20mH 1 kHz
- Intervalo de corrente nominal: 0,2-30A
Descrição do produto
| Dados do núcleo toroide |
DIMENSIÕES DO COILFORMER (mm) |
| TÍPO |
OD |
Identificação |
H |
Massas (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
Podemos fornecer SMD inductor de energia e muitos outros inductores
Nota:
Temos obtido RoHS, ISO9001 certificados. A boa qualidade e baixo preço com alto prestígio atraiu mais clientes.Por favor, diga-nos que tipos de produtos você precisa e mais informações sobre issoPodemos fornecer amostras de acordo com as suas exigências.
Perguntas frequentes
Q: Que materiais principais estão disponíveis para a série TR?
R: A série TR oferece cinco opções de materiais principais: MPP (Molybdenum Permalloy Powder), High Flux, Sendust, Carbonyl Iron e Iron Powder.adequado para alta frequênciaO High Flux tem uma elevada densidade de saturação, adequada para aplicações de alta potência.O ferro carbonílico possui excelentes características de alta frequênciaO pó de ferro é o mais baixo custo. A seleção deve ser baseada na frequência de operação, potência e requisitos de custo.
Q: Como escolher entre SMD e pacotes de buracos?
A:Pacote SMDÉ adequado para linhas de produção SMT automatizadas, ideal para produção de grande volume.Embalagem de perfuraçãoO produto é adequado para soldagem por ondas, permitindo fácil soldagem manual e prototipagem.
P: Como selecionar a corrente nominal de 0,2 A a 30 A?
R: Ao selecionar, recomendamos escolher uma corrente nominal de pelo menos1.2 a 1,5 vezesEsta margem é suficiente para evitar a saturação do núcleo, o que reduziria o desempenho de filtragem.Considere também a desratização da corrente a altas temperaturas para garantir que a temperatura do componente não exceda85°C.
