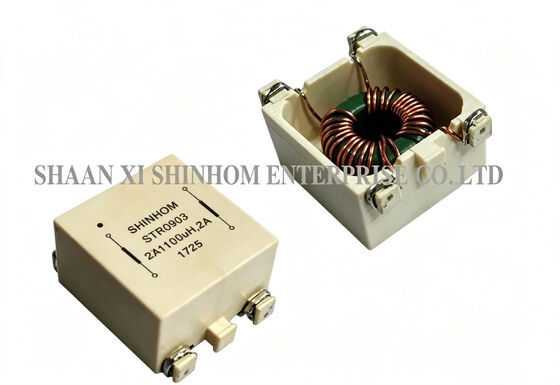

Capacidade de entrelaçamento baixa Estrangulação de modo comum STR0903 série UL94-V0 para supressão de interferências de modo comum

A série STR09030,8% de indutância de dispersão, que também fornece alguma capacidade de supressão de modo diferencial. Aembalagem SMDsuporta soldagem por fase de vapor e soldagem por reflow infravermelho, com resistência ao calor de soldagem de260°C/10 segundos. É amplamente utilizado emreatores eletrônicos compactos, fontes de alimentação chaveadas, e várias aplicações desupressão de interferência de modo comum.Características

• Enrolamento de camada única – maior impedância de modo comum
• Faixa de frequência – 50Hz a 500KHz
• Indutância de dispersão – aproximadamente 0,8% (supressão de modo diferencial)
• Atende aos padrões de segurança UL/CSA/IEC
• Classificação de inflamabilidade do material – UL94-V0
• Tensão de operação – 250VAC
• Temperatura de operação – -40°C a +105°C
• APLICAÇÕES

• Reatores eletrônicos compactos em lâmpadas
• Fontes de alimentação chaveadas compactas
• INFORMAÇÕES TÉCNICAS

• IDC Máx: Determinado quando sobreposto
• Teste de indutância: HP4284A 10KHz 0,1V
• RDC: QuadTech 1880 Milliohmmeter
• Temperatura de operação: -40°C a +105°C
• Temperatura de armazenamento: -40°C a +105°C
• Aumento de temperatura 40°C Máx
• Métodos de soldagem: Fase de Vapor, Reflow Infravermelho
• Resistência ao calor de soldagem: 260°C por 10 segundos
• Resistência a solventes: Em conformidade com MIL-STD-202E
• Nota: As especificações do produto podem ser personalizadas.
