SMD Toroidal Common Mode Inductor STC06 Série 100μH-12mH 17.4×17.4×7.62mm para supressão EMI/RFI

5000 unidades
MOQ
Negociável
preço

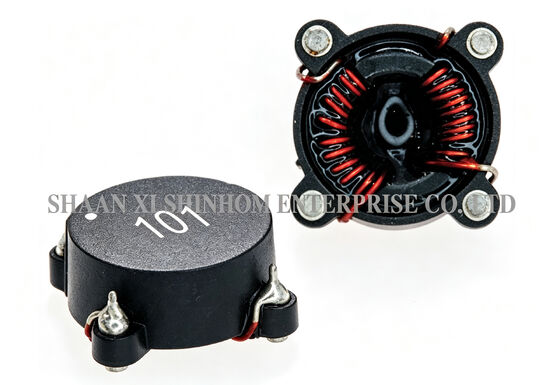

SMD Toroidal Common Mode Inductor STC06 Series 100µH-12mH 17.4×17.4×7.62mm for EMI/RFI Suppression
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Indutância: 100uH a 12mH
Corrente nominal: 0,5A a 6,95A
Instalação: smt
Frequência de teste: 100 kHz
Tolerância: +50%/-30%
Natureza da operação: bobina de estrangulamento
Destacar:

Indutor de modo comum toroidal SMD

,

indutor de modo comum para supressão de RFI
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: Série STC06
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 100.000/mês
Descrição de produto
Bobinas toroidais de montagem em superfície da série STC06, indutor de modo comum toroidal, indutores de modo comum SMD de 17,4 * 17,4 * 7,62 mm

OSérie STC06O indutor toroidal de modo comum SMD vem em um pacote padrão de 17,4 * 17,4 * 7,62 mm. A faixa de indutância cobre 100μH a 12mH, atendendo às necessidades de filtragem EMI de baixas a altas frequências.

O produto utiliza material de núcleo de alta saturação para manter um desempenho estável sob condições de polarização de alta corrente. O baixo DCR reduz a perda de energia.

A estrutura do núcleo toroidal reduz efetivamente a radiação EMI. O pacote SMD oferece suporte à montagem automatizada de coleta e colocação.

É amplamente utilizado em aparelhos eletrônicos, conversão DC-DC (modo paralelo), acoplamento de isolamento, filtragem de entrada (modo série) e supressão de EMI/RFI.

Características
  • Faixa de indutância – 100µH a 12mH, seleção flexível
  • Excelente desempenho de alta frequência
  • Material de núcleo de alta saturação
  • Baixa radiação EMI
  • Baixa DCR
  • Pacote SMD – suporta posicionamento automatizado
  • Temperatura operacional – -40°C a +125°C
  • Resistência de isolamento – ≥1000MΩ (100V DC)
Aplicativos
  • Filtragem de energia de aparelhos eletrônicos
  • Conversão DC-DC
  • Acoplamento de isolamento
  • Filtragem de entrada
  • Supressão EMI/RFI
  • Fontes de alimentação para equipamentos de comunicação
  • Fontes de alimentação de controle industrial
  • Fontes de alimentação para periféricos de computador
INFORMAÇÕES TÉCNICAS:
  • Medição de indutância em 100KHz 0,1VRms.
  • Resistência de Isolamento: 100Vdc 1KMΩmin.
  • Temperatura de soldagem: 260 ℃ por 4±1 segundos
  • Temperatura operacional: -40°C a +125°C
  • Temperatura de armazenamento: -55℃ a +125℃
  • Pacote diferente disponível por solicitação especial
  • Máximo de 35% de saturação na polarização DC aplicada

SMD Toroidal Common Mode Inductor STC06 Série 100μH-12mH 17.4×17.4×7.62mm para supressão EMI/RFI

Nota: As especificações do produto podem ser personalizadas.

Perguntas frequentes

P: Qual é a faixa de indutância da série STC06?

UM:OSérie STC06cobre uma faixa de indutância de100μH a 12mH, oferecendo vários valores de indutância padrão para seleção. A ampla faixa de indutância o torna adequado para diversas aplicações de filtragem EMI, de baixas a altas frequências. Para seleção específica, consulte a folha de dados ou entre em contato com nossa equipe de suporte técnico.

P: Para quais aplicações o tamanho do pacote 17,4 * 17,4 * 7,62 mm é adequado?

UM:Este tamanho é um pacote SMD de médio a grande porte. É adequado para aplicações de filtragem de energia que exigem maior indutância ou corrente nominal, como fontes de alimentação industriais, equipamentos de comunicação e eletrônicos automotivos. O pacote maior oferece mais espaço no núcleo, permitindo valores de indutância e capacidade de condução de corrente mais elevados.

P: Quais são as vantagens do material do núcleo de alta saturação?

UM:O material do núcleo de alta saturação oferece maior densidade de fluxo de saturação. É menos provável que sature sob condições de polarização de alta corrente, garantindo que o indutor de modo comum mantenha a indutância estável e o desempenho de filtragem dentro da faixa de corrente nominal. A saturação de polarização DC é de até35%, fornecendo margem atual suficiente.
