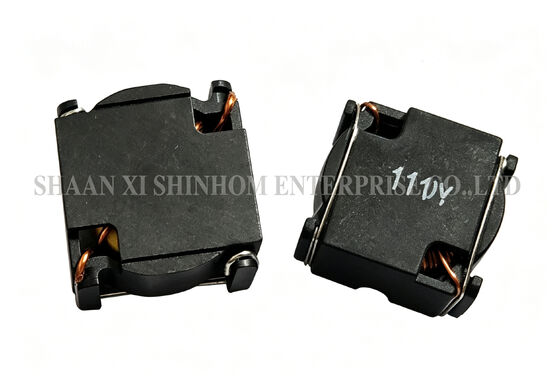

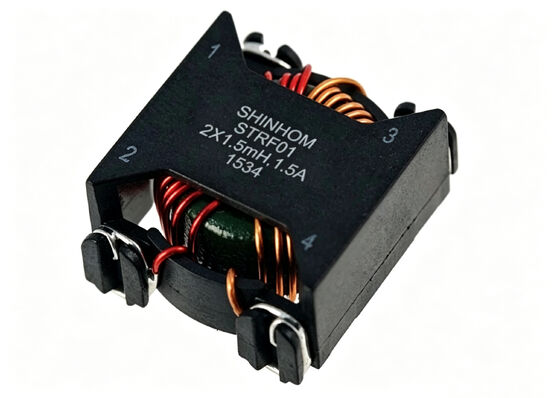

Alta impedância toroidal da série STRF01 do bloqueador de modo comum SMD de alta corrente para conversores DC-DC

OSérie STRF01O estrangulamento de modo comum toroidal SMD de alta corrente é concebido para aplicações de conversão CC-CC e CA-CC.O produto utiliza um núcleo toroidal de ferrita para fornecer uma alta impedância de modo comum numa ampla gama de frequênciasO pacote SMD de baixo perfil economiza espaço em PCB. A alta capacidade de corrente e a baixa DCR garantem uma conversão de energia eficiente.O intervalo de temperatura de funcionamento é de -40°C a +125°C (incluindo a elevação da própria temperatura)É amplamente utilizado em conversores DC-DC/AC-DC, fontes de alimentação de computadores portáteis, equipamentos de comunicação, eletrônicos automotivos e televisores LCD.

Características

• Núcleo toroidal de ferrita
• Excelente desempenho de supressão de EMI/RFI
• Projeto SMD de baixo perfil
• Capacidade de carga de alta corrente
• Baixa DCR ∼ baixa perda de energia
• Temperatura de funcionamento -40°C a +125°C
• Compatível com solda por refluxo
• Livre de chumbo

Aplicações

• Conversores de corrente contínua
• Conversores AC-DC
• Filtragem de entrada (modo de série)
• Supressão do IME/IRR
• Fontes de alimentação de computadores portáteis
• Monitores LCD
• Equipamento de comunicação
• Sistemas eletrónicos automotivos

INFORMAÇÃO TÉNICA

IDC

Aumento da temperatura 40°C Max.

Ensaio de indutividade

HP4284A 100 KHz 0,1 V

RDC

QuadTech 1880 Miliohmmetro

Métodos de solda

Fase de vapor, refluxo infravermelho

Resistência ao calor da solda

260°C durante 10 segundos

Resistência aos solventes

Conforme o MIL-STD-202E

Peso

10, 5 gramas TYP

Tape & Reel

700/bobina

Mais tamanhos para escolher

Nota: As especificações do produto podem ser personalizadas.
