Casa /Produtos/Bloqueador comum da modalidade/Indutância de linha de energia de modo comum da série LEF20 com alta frequência de ressonância, baixo ruído audível e supressão de interferência simétrica

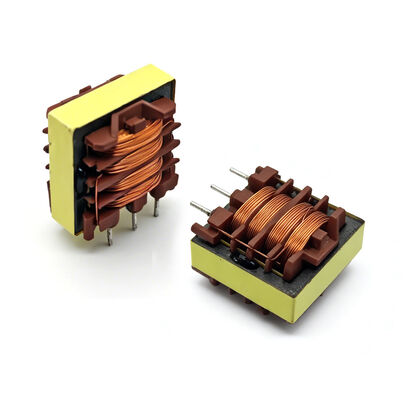

Indutância de linha de energia de modo comum da série LEF20 com alta frequência de ressonância, baixo ruído audível e supressão de interferência simétrica

5.000
MOQ
LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Faixa de indutância: 3,3mH a 100mH
DCR máx.: 200mΩ a 6600mΩ
Indutância de vazamento: 65μH a 2000μH
Faixa Atual: 0,3A a 1,8A
Estrutura sinuosa: Secção 2
Destacar:

Asfixia de alta frequência de ressonância da série LEF20

,

O dispositivo deve ser equipado com um sistema de detecção de interferências de alta precisão.

,

Asfixia com ruído audível baixo da série LEF20
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: LEF20
Documento: LEF20 Common mode_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Indutância de linha de energia de modo comum série LEF20
Visão geral do produto

O indutor de linha de alimentação de modo comum da série LEF20 foi projetado para supressão eficaz de interferência de modo comum. Apresentando uma estrutura de enrolamento de 2 seções, oferece alta frequência de ressonância, alta força de pulso e baixo ruído audível. Com aproximadamente 2% de indutância de vazamento, fornece supressão de interferência simétrica. A série está em conformidade com os padrões EN 60938-2 (VDE 0565-2) e UL 1283, é compatível com RoHS e adequada para processos de soldagem por onda.

Principais recursos
  • Alta frequência de ressonância graças ao enrolamento de 2 seções
  • Alta força de pulso
  • Baixo ruído de zumbido
  • Aproximadamente 2% de indutância de vazamento para supressão de interferência simétrica
  • Adequado para soldagem por onda
  • Compatível com EN 60938-2 (VDE 0565-2) e UL 1283
  • Compatível com RoHS
Aplicativos
  • Supressão de interferência de modo comum
  • Reatores eletrônicos para lâmpadas
  • Fontes de alimentação comutadas para produtos eletrônicos de consumo
Especificações padrão (@25°C)
Número da peça Indutância (mH) +50%/-30% @10kHz, 0,1V DCR (mΩ) Máx. Indutância de vazamento (μH) tipo. @10kHz, 0,1V Faixa atual (A)
LEF20-332Y-1.8A 3.3 200 65 1,8
LEF20-682Y-1.3A 6.8 370 140 1.3
LEF20-103Y-1.0A 10 630 200 1,0
LEF20-153Y-0.8A 15 950 300 0,8
LEF20-273Y-0,65A 27 1600 550 0,65
LEF20-393Y-0,55A 39 2200 800 0,55
LEF20-473Y-0.45A 47 2800 950 0,45
LEF20-683Y-0,35A 68 4400 1300 0,35
LEF20-104Y-0.3A 100 6600 2000 0h30
