Filtro de modo comum com ferida de fio compacto para supressão de EMI de interface de alta velocidade em aplicações com espaço restrito

5.000
MOQ

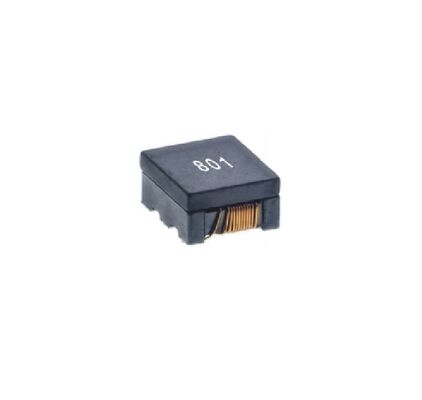

Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Filtro de modo comum de pegada compacta

,

Ferida de arame

,

estrangulamento de modo comum
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: Série SF1210F-3W
Documento: SF1210F-3W Series_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Série de filtros de modo comum com feridas de fio compacto para supressão de EMI de interface de alta velocidade
Projetado para fornecer filtragem de ruído confiável em aplicações de espaço limitado, a série SF1210F-3W oferece uma selecção defiltros de modo comumEm uma pegada compacta.estrangulamentos de fiosEsta série fornece elementos essenciaisComponentes de supressão de EMIFuncionalidade com opções de impedância de modo comum de 160Ω, 240Ω e 500Ω a 100 MHz. Projetado para facilitar a integração,Inclui o layout recomendado do PCB e os padrões de estêncil para garantir um desempenho e uma fabricação ideaisCompete plenamente aos padrões RoHS e sem halogênio, e funciona de forma fiável numa faixa de temperatura de -40°C a +125°C.
Características fundamentais
  • Impedância de modo comum (@100MHz):160Ω, 240Ω ou 500Ω (±25%, dependendo do modelo)
  • Resistência de corrente contínua (DCR):Até 0,21Ω (máximo)
  • Corrente nominal:Até 500 mA (máximo)
  • Voltagem nominal:50 Vdc (máximo)
  • Resistir à tensão:125 Vdc (máximo)
  • Resistência ao isolamento:10 MΩ (min)
  • Construção:Tipo de enrolamento de arame para desempenho robusto de alta frequência
  • Apoio ao projeto:Inclui o padrão de terra recomendado do PCB e a abertura do estêncil da pasta de solda
  • Conformidade:100% livre de chumbo, livre de halogênios, compatível com a RoHS
  • Temperatura de funcionamento:-40°C a +125°C (incluindo a subida da própria temperatura)
Aplicações
  • Filtragem EMI para linhas de dados diferenciais de alta velocidade (por exemplo, USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Supressão do ruído em produtos eletrónicos de consumo portáteis e vestíveis
  • Melhoria da integridade do sinal nos módulos de comunicação (Wi-Fi, Bluetooth)
  • Filtragem de linhas de alimentação em circuitos e sensores digitais de baixa corrente
  • Soluções EMC a nível de placa em equipamentos de rede e decodificadores
Perguntas Frequentes
Como escolho entre os modelos de impedância de 160Ω, 240Ω e 500Ω?
A escolha depende da frequência e amplitude do ruído de modo comum que você precisa suprimir.Considere o seu perfil específico de IEM e os requisitos de conformidadeO modelo de 500Ω oferece a supressão mais forte a 100 MHz.
Por que o layout recomendado do PCB e os padrões de estêncil são importantes?
Estas recomendações ajudam a otimizar o desempenho de alta frequência do filtro, minimizando os efeitos parasitários e garantindo juntas de solda fiáveis e consistentes durante a montagem de superfície,Reduzir os defeitos de fabrico.
Esta série pode ser usada para filtragem de linhas de energia?
Sim, mas note a corrente nominal (máximo 500mA). É adequado para filtragem de ruído em trilhos de energia de baixa corrente ou linhas de sinal com distorção de corrente contínua.assegurar que a classificação actual do modelo seleccionado não é excedida.
Qual é o benefício da construção de corda de arame neste contexto?
A construção de enrolamento de fio permite tipicamente uma impedância de modo comum mais elevada e um melhor desempenho em altas frequências em comparação com alguns filtros cerâmicos multicamadas,tornando-o mais eficaz para suprimir EMI em interfaces digitais rápidas.
