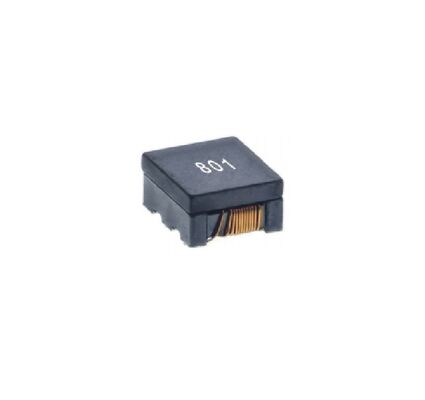

Choke de modo comum enrolado em fio com impedância de 800Ω a 100 MHz, sem chumbo e design compacto para supressão de EMI

5.000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Choke de modo comum de 800Ω @ 100MHz

,

choke de fio sem chumbo

,

componente compacto de supressão EMI
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: SF1008F-3W-801Y
Documento: SF1008F-3W-801Y_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Filtro de modo comum enrolado em fio de alto desempenho para supressão de EMI
Projetado para supressão eficaz de interferência eletromagnética (EMI) em linhas de energia e dados de alta velocidade, o SF1008F-3W-801Yestranguladores de aramefornece alta impedância de modo comum a 100 MHz, garantindo excelente desempenho de supressão de ruído. Como um compacto e discretofiltro de modo comum, é ideal para aplicações com espaço limitado. EsseComponente de supressão EMIé 100% livre de chumbo, livre de halogênio e compatível com RoHS, atendendo a rigorosos padrões ambientais. Com uma faixa de temperatura operacional de -40°C a +125°C, oferece desempenho confiável em ambientes exigentes.
Especificações principais
Parâmetro Valor
Impedância de modo comum @100MHz 800Ω ±25%
Tensão nominal (máx.) 20V
Corrente nominal (máx.) 0,15A
Resistência CC (DCR) (Máx.) 1,6Ω
Resistência de isolamento (mín.) 10MΩ
Faixa de temperatura operacional -40°C a +125°C
Recursos do produto
  • Construção de fio enrolado para desempenho robusto
  • 100% livre de chumbo, livre de halogênio e compatível com RoHS
  • Tamanho pequeno e design discreto
  • Ampla faixa de temperatura operacional, incluindo aumento de temperatura próprio
  • Alta impedância de modo comum para supressão eficaz de EMI
Aplicativos
  • Filtragem de ruído em linhas de dados diferenciais de alta velocidade (USB, HDMI, LVDS)
  • Supressão EMI de linha de energia em dispositivos e módulos eletrônicos compactos
  • Equipamentos de comunicação e dispositivos de rede
  • Eletrônicos de consumo que exigem conformidade rigorosa com EMC
  • Sistemas de infoentretenimento e controle automotivo
Perguntas frequentes
Qual é a principal vantagem de um filtro de modo comum enrolado em fio sobre outros tipos?
A construção do fio enrolado normalmente permite maior impedância de modo comum e melhor desempenho de alta frequência em comparação com tipos de chip multicamadas, tornando-o mais eficaz para suprimir EMI em aplicações críticas de integridade de sinal.
Como interpreto a classificação de impedância de 800Ω a 100MHz?
Isso significa que o filtro apresenta uma impedância de 800Ω (típica) para correntes de ruído de modo comum na frequência de 100MHz. Uma impedância mais alta na frequência do ruído resulta em maior atenuação desse ruído.
Este filtro pode lidar com correntes mais altas para aplicações em linhas de energia?
A corrente nominal é 0,15A máx. Ele é projetado para sinal de baixa corrente ou linhas de energia. Para filtragem de barramento de energia de corrente mais alta, selecione um modelo com uma classificação de corrente correspondentemente mais alta.
O que significa “livre de halogênio” e por que isso é importante?
Livre de halogênio significa que o produto não contém cloro, bromo ou outros halogênios acima de certos limites. Isto é importante para a segurança ambiental e é frequentemente exigido em iniciativas de eletrónica verde, pois reduz a emissão de gases tóxicos em caso de incêndio.
