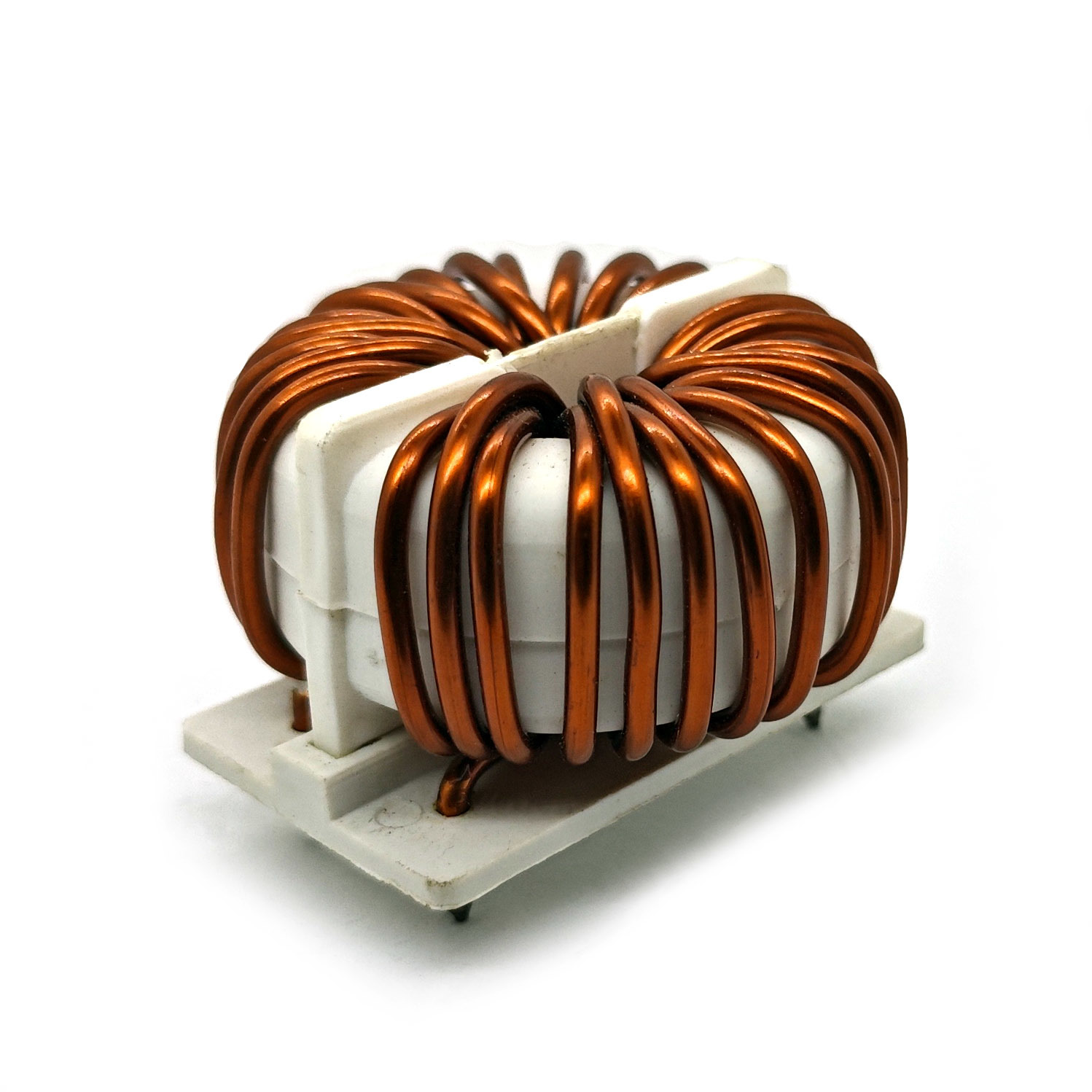

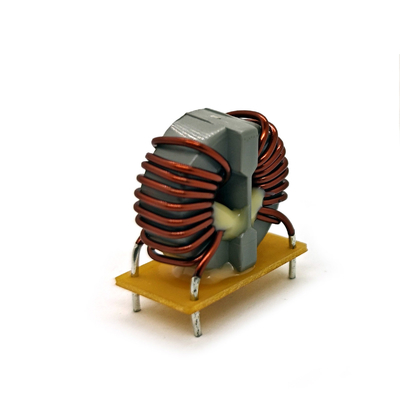

OEM Chokes de modo comum série TRF

Projetados para supressão superior de interferência eletromagnética (EMI) em eletrônica de potência, os estranguladores de modo comum da Série TRF oferecem filtragem de ruído de alta eficiência com robusta resistência à temperatura. Apresentando materiais em conformidade com RoHS e certificação de inflamabilidade UL94V-0, esses estranguladores garantem confiabilidade em ambientes exigentes. Otimizados para indutância estável em amplas faixas de frequência, eles se integram perfeitamente em sistemas de energia AC/DC que exigem conformidade rigorosa com segurança.

Modelo TRF1608VT-601Y-5A

• Indutância: 600 mH ±30% @ 1,0 kHz, 0,1V

• Resistência CC (RDC): 9,0 mΩ Máx

• Corrente Nominal: 5,0 A Máx

• Tensão Nominal: 250 Vac Máx

• Teste Hi-Pot: 1,5 KV, 2 mA, 2s (Bobina para Bobina)

• Temperatura de Operação: −20°C a +105°C (incl. elevação da temperatura própria)

• Dimensões Físicas:

  • Altura: 22,5 mm Máx

  • Espaçamento dos Pinos: 24,0 ± 0,5 mm / 20,0 ± 0,5 mm

• Conformidade: RoHS, UL94V-0, Índice de Oxigênio ASTM >28%

Soldabilidade: MIL-STD-202, Método 208D

Modelo TRF3615HT-202Y-20A

• Indutância: 2,0 mH Mín @ 1,0 kHz, 0,1V

• Resistência CC (RDC): 6,0 mΩ Máx

• Corrente Nominal: 20,0 A Máx

• Teste Hi-Pot: 1,5 KV, 2 mA, 2s (Bobina para Bobina)

• Temperatura de Operação: −20°C a +105°C (incl. elevação da temperatura própria)

• Dimensões Físicas:

  • Comprimento: 47,5 mm (Ref.), 47,5 mm Máx

  • Largura: 30,0 mm Máx

  • Altura: 35,0 ± 0,5 mm / 15,0 ± 0,5 mm

  • Profundidade dos Pinos: 5,0 mm Mín

• Conformidade: RoHS, UL94V-0, Índice de Oxigênio ASTM >28%

• Soldabilidade: MIL-STD-202, Método 208D

Aplicações

• Eletrônicos de Consumo: Filtragem de ruído em adaptadores AC, drivers de LED.

• Equipamentos de Telecomunicações: Supressão de EMI para linhas de dados e circuitos de baixa potência.

• Controles Industriais: Estabilização de sinal em sensores e módulos de E/S.

• Dispositivos Médicos: Isolamento de energia crítico para conformidade em equipamentos portáteis.

• Sistemas de Alta Corrente: Inversores, acionamentos de motores e fontes de alimentação industriais.

• Energia Renovável: Inversores solares que exigem filtragem de ruído >20A.

• Estações de Carregamento de Veículos Elétricos: Mitigação de EMI na conversão DC/AC de alta tensão.

• PSUs de Servidor: Estabilização de caminhos de corrente em massa na infraestrutura de data centers.
