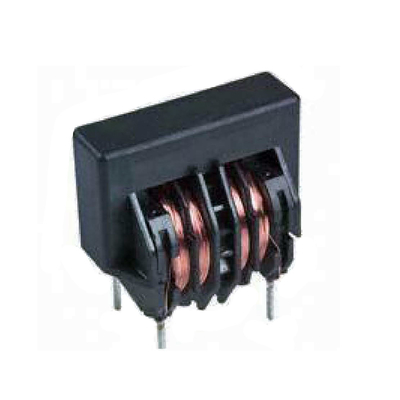

Esgotos de modo comum para soluções de filtros EMC-UT

Características fundamentais

• Frequência de ressonância elevada: Obtido através da tecnologia de enrolamento de precisão de 2 secções.

• Fugas ultra-baixas: A estrutura de núcleo fechado minimiza a fuga de fluxo.

• Durabilidade: Força de pulso elevada (testada a 2.500 VAC/5 mA).

• Redução do ruído: Baixo ruído de zumbido para aplicações sensíveis.

• Pronto para fabrico: Compatível com processos de solda por ondas.

• Amigável ao ambiente: Design reciclável (sem encapsulamento/cola), totalmente compatível com a RoHS.

• Ampla gama de funcionamento: tolerância à temperatura de -40°C a +105°C.

Parâmetros críticos

• Voltagem nominal: 250 VAC

• Relação de voltas: 1:1 ± 2%

• Teste Hi-Pot: 2500VAC/5mA/2 sec

• Indutividade Tolerância: Valor mínimo garantido a 20°C

Características físicas

• Dimensões (mm): 21,5±1,0 (L) × 15,0±0,5 (W) × 13,0±0,5 (H)

• Orifícios de montagem: 4×φ1.2±0,1 mm (esquina), 4×φ0,8±0,1 mm (interior)

• Peso: 10 g (típico)

Aplicações

• Fornecedores de energia: supressão da EMI nas unidades de alimentação em modo de comutação (por exemplo, unidades de distribuição de energia dos servidores).

• Sistemas de iluminação: Filtragem do ruído dos lastres eletrónicos das lâmpadas LED/fluorescentes.

• Eletrónica industrial: Eliminação de interferências de modo comum nos motores.

• Energia renovável: Inversores ligados à rede que requerem filtragem estável de alta tensão.

• Automóveis: Sistemas de carregamento de veículos elétricos com normas EMC rigorosas.
