Sensor de Corrente Efeito Hall Série HBC-LSR5 50A Saída 0.8V para Nova Energia e Gerenciamento de Bateria

5000 unidades
MOQ
Negociável
preço

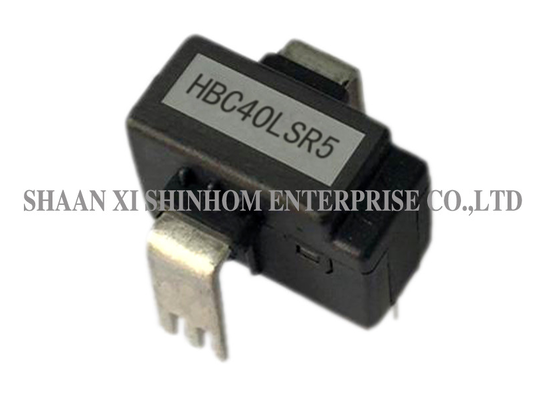

Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Tensão de alimentação: 5V (±5%)
Entrada nominal: 0A~50A
Saída nominal: ±0,8V±0,5%
Voltagem de desvio: 2,5V±0,5
Tração da tensão da saída: ≤±0,05mV/℃
Personalizado: Sim
Destacar:

Sensor de Corrente Efeito Hall 50A

,

Sensor de Corrente Efeito Hall Saída 0.8V

,

Sensor de corrente Efeito Hall para gerenciamento de bateria
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: HBC-LSR5
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto

O sensor de corrente de efeito Hall de circuito fechado da série HBC-LSR5 utiliza o efeito Hall e o método de balanceamento de fluxo zero para medição, fornecendo isolamento elétrico entre os circuitos primário e secundário. Ele mede com precisão correntes DC, AC ou pulsadas com uma faixa de medição de 0-50A. O produto possui uma tensão de alimentação de 5V±5% e uma tensão de saída nominal de ±0.8V±0.5%. Oferece alta precisão e fácil instalação. A personalização de diferentes correntes de entrada nominais e correntes de saída é suportada. É amplamente utilizado em controle industrial, monitoramento de energia, novas energias, gerenciamento de baterias e várias aplicações de medição de corrente DC/AC/pulsada.

Características:
  • Correntes de operação: 0 a 50A
  • Fonte de alimentação: 5V ±5%
  • Tensão de saída nominal: ±0.8V±0.5%
  • Fácil montagem
  • Alto grau de precisão
Aplicações:
  • Fontes de alimentação chaveadas (SMPS)
  • Fontes de alimentação ininterruptas (UPS)
  • Fontes de alimentação para aplicações de soldagem
  • Aplicações alimentadas por bateria
  • Inversores de frequência AC e drives de servomotor
  • Conversores estáticos para drives de motor DC
DADOS ELÉTRICOS:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Corrente de entrada nominal (IP) 6 10 15 20 25 30 40 50 A
Faixa de corrente de teste ±15 ±25 ±37.5 ±50 ±62.5 ±75 ±100 ±105 A
Relação de espiras (Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Tensão de saída nominal ±0.8±0.5% V
Tensão de alimentação +5±5% V
Tensão de offset 2.5±0.5% V
Tensão de referência (VR) 2.5±0.8% V
Tensão de referência externa 2.0-2.8 V
Deriva da tensão de offset ≤±0.1 mV/℃
Deriva da tensão de saída ≤±0.05 mV/℃
Linearidade (Ip=0-±Ipn) ≤±0.2 %FS
Classe ≤±1.0 %
di/dt ＞50 A/µS
Tempo de resposta ≤1 µS
Largura de banda (-1db) DC～100 KHZ
Tensão de isolamento 2.5@(50HZ,1min) KV
Temperatura de operação -40～+85 ℃
Temperatura de armazenamento -40～+105 ℃

Notas: As especificações do produto podem ser personalizadas

Sensor de Corrente Efeito Hall Série HBC-LSR5 50A Saída 0.8V para Nova Energia e Gerenciamento de Bateria
FAQ

P: Qual é o princípio de funcionamento do método de balanceamento de fluxo zero?

R: O método de balanceamento de fluxo zero (efeito Hall de circuito fechado) usa um elemento Hall para detectar o campo magnético gerado pela corrente medida. O sinal de saída aciona uma bobina de compensação para gerar um campo magnético oposto, mantendo o fluxo magnético líquido no núcleo em zero. A corrente de compensação é proporcional à corrente medida, fornecendo resultados de medição de alta precisão e baixa deriva de temperatura.

P3: Este produto suporta personalização?

R: Sim. A personalização de diferentes especificações de corrente de entrada nominal e corrente de saída está disponível para atender a diversos requisitos de aplicação. Entre em contato com nossa equipe de vendas para obter detalhes.

P: Que tipos de corrente este sensor pode medir?

R: Ele pode medir com precisão correntes DC, AC e pulsadas, adequado para vários requisitos de medição de formas de onda de corrente complexas.
