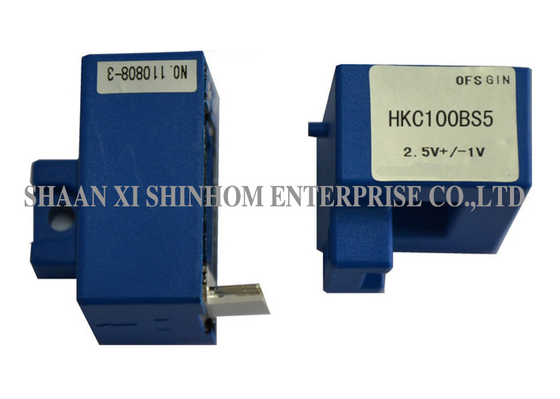

Sensor de corrente de Hall de circuito aberto HKC-BS5/BR5 série para acionamentos de velocidade variável AC e acionamentos de motor DC

OSérie HKC-BS5/BR5O sensor de corrente de efeito Hall de circuito aberto baseia-se no princípio de medição do efeito Hall, fornecendo isolamento elétrico entre os circuitos primário e secundário.ou correntes de pulsoO produto apresenta um design desmontável para fácil instalação e oferece alta precisão. É amplamente utilizado em fontes de alimentação de soldagem, aplicações a bateria, unidades de velocidade variável AC,Servo motor, conversores estáticos de motor de corrente contínua, fontes de alimentação comutáveis (SMPS) e fontes de alimentação ininterruptíveis UPS.

Características

• Princípio de medição ∆ efeito Hall de circuito aberto

• Tipo de medição: DC / AC / pulso

• Isolamento isolamento eléctrico entre isolamento primário e secundário

• Método de montagem

• Precisão alta precisão

• Instalação fácil

Aplicações:

• Fontes de alimentação para aplicações de soldadura
• Aplicações alimentadas por bateria
• Dispositivos de transmissão de velocidade variável AC e servomotores
• Conversores estáticos para motores de corrente contínua
• Fontes de alimentação em modo comutado (SMPS)
• Fontes de alimentação ininterruptas (UPS)

Instruções de utilização

• Quando a corrente a ser medida passa através de um sensor, a tensão será medida na extremidade de saída.
• Dispõe-se de um projeto personalizado com a corrente nominal de entrada e a tensão de saída diferentes.

Dados elétricos:

Nota: As especificações do produto podem ser personalizadas

Perguntas frequentes

P: Qual é o princípio de funcionamento de um sensor de corrente de efeito Hall de circuito aberto?

R: O sensor de corrente de efeito Hall de circuito aberto funciona com base no princípio do efeito Hall.que produz um sinal de tensão proporcional à intensidade do campo magnéticoO isolamento elétrico entre o primário e o secundário é conseguido através de acoplamento de circuito magnético, não exigindo ligação elétrica directa, garantindo segurança e fiabilidade.

P: Qual é a diferença entre sensores de corrente Hall de circuito aberto e de circuito fechado?

R: Os sensores de circuito aberto amplificam e emitem diretamente a tensão de Hall.Sensores de circuito fechado usam um enrolamento de compensação para gerar um campo magnético oposto, oferecendo maior precisão e menor deriva de temperatura.Série HKC-BS5/BR5O projeto de circuito aberto oferece um melhor custo-benefício, adequado para a maioria das aplicações industriais.

P: Quais são as vantagens do projeto desmontável?

R: O design desmontável facilita a instalação, manutenção e substituição dos sensores.Melhoria da eficiência da instalação no local e da conveniência da manutenção.
