Casa /Produtos/sensor atual de efeito hall/Sensor de Corrente Efeito Hall Série HBC-X 50A Isolamento Galvânico para Fontes Chaveadas e Inversores de Frequência

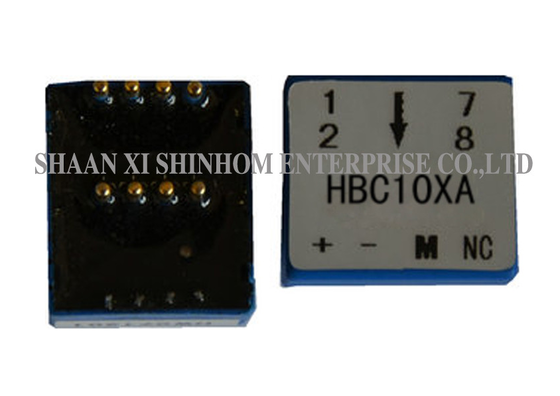

Sensor de Corrente Efeito Hall Série HBC-X 50A Isolamento Galvânico para Fontes Chaveadas e Inversores de Frequência

Negociação
MOQ
Negociável
preço
Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Tensão de alimentação: ±15V ±5%
Entrada nominal: 0A ~ 50A
Saída nominal: 10ma ±0,5%,25ma ±0,5%,
Instalação: Instalação de PCB
Desloque a corrente: ≤±0,25mA
Personalizado: Sim
Destacar:

Sensor de Corrente Efeito Hall 50A

,

Sensor de Corrente com Isolamento Galvânico

,

Sensor SMPS Série HBC-X
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: HBC-X
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto

OSérie HBC-Xsensor de corrente de efeito Hall de circuito fechado usa um princípio de circuito fechado (compensação), fornecendo isolamento elétrico entre os circuitos primário e secundário.ou correntes de pulso com um intervalo de medição de0-50A. O produto tem uma tensão de alimentação deDC ±15V±5%. OCasas em vasos de epoxiA proteção contra a humidade, a poeira e o isolamento é excelente.alta precisão,excelente linearidade,deriva de baixa temperatura, ealta rejeição de interferências externasPossui tempo de resposta otimizado,sem perda de inserção,baixo consumo de energia, fácil instalação, eapoio à personalização. É amplamente utilizado emInversores,UPS,Sensores de corrente fotovoltaica,Fornecedores de energia de comutação,motores de frequência variável, e diversosnovas aplicações energéticas.

Características

  • Faixa de medição 0-50A
  • Voltagem de alimentação ∆ DC ± 15 V ± 5%
  • Princípio de medição ∼ efeito Hall de circuito fechado
  • Isolamento isolamento eléctrico entre isolamento primário e secundário
  • Processos de preparação
  • Precisão alta precisão
  • Linearidade excelente
  • Tipo de medição: DC / AC / pulso

Aplicações

  • Aplicações de inversores
  • Motor de velocidade variável AC/DC
  • Fontes de alimentação ininterrupta (UPS)
  • Fornecedores de alimentação em modo comutado (SMPS)
  • Aplicações de corrente fotovoltaica (PV)
  • Medição da caixa do novo combinador de energia
  • Aplicação por fios automóveis
  • Equipamento de carregamento de veículos elétricos
  • Conversão de frequência de aparelhos domésticos Medição da corrente do aquecedor de água eletromagnético

Dados elétricos:

HBC10XA HBC20XA HBC30XA HBC50XA
Corrente de entrada nominal 10 20 30 50 A
Intervalo de corrente de ensaio 20 40 60 100 A
Proporção de voltas 1000 1000 1500 2500 T
Resistência de enrolamento sec 60 60 100 150 Ó
Corrente de saída nominal 10 ± 0,5% 20 ± 0,5% 20 ± 0,5% 20 ± 0,5% mA
Tensão de alimentação ±15±5% V
Corrente de deslocamento ≤ ± 0.25 mA
Corrente de deslocamento Drift -40°C + 85°C ≤ ± 0.5 mA
Linearidade ≤ ± 0.2 % FS
Classe ≤ ± 0.7 %
di/dt > 50 A/μS
Tempo de resposta < 1 μS
Largura de banda DC ¢200 KHZ
Voltagem de isolamento 2.5 KV
Temperatura de funcionamento -40+85 °C
Temperatura de armazenamento -40+105 °C
Gira

Gira

Relação

Corrente de entrada nominal

IPN[A]

Tensão de saída nominal

VOUT[V]

 Pri DCR [mΩ]

Indutividade

[uH]
Fase única 1 ±10(±20,±30,±50) 2.5±0.625 0.05 0.025
2 ±5(±10,±15,±25) 2.5±0.625 0.20 0.1
4 ±2,5 ((±5,±7).5,± 12,5) 2.5±0.625 1.00 0.4
trifásico 1 ±10(±20,±30) 2.5±0.625 0.05 0.025

Sensor de Corrente Efeito Hall Série HBC-X 50A Isolamento Galvânico para Fontes Chaveadas e Inversores de Frequência

Nota: As especificações do produto podem ser personalizadas

Perguntas frequentes

P: Quais são as vantagens do envase epóxi?

R: O revestimento em resina epoxi fornece excelente proteção contra a umidade, poeira e isolamento.Melhorando a resistência mecânica e a resistência às vibrações.

P: Qual é a tensão de alimentação deste sensor?

A: A tensão de alimentação éDC ±15V ±5%A ampla gama de tensões é adequada para vários sistemas de alimentação industrial, facilitando a integração do sistema.

P: Quais são as vantagens de não haver perda de inserção e baixo consumo de energia?

A:Sem perda de inserçãoAssegura que o circuito em ensaio não é afectado pelo sensor, mantendo a eficiência do circuito original.Baixo consumo de energiareduz o autoaquecimento do sensor, melhora a estabilidade a longo prazo e reduz o consumo de energia do sistema.
