Sensor de Corrente Efeito Hall Série HBC-DSR5 40A Saída de Tensão Analógica para Regulação de Velocidade VF e Proteção PV

Negociação
MOQ
Negociável
preço
Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Tensão de alimentação: +5V±5%
Entrada nominal: 6A,15A,25A,40A
Saída nominal: 0,625V±0,5%
Classificação IP: IP44
Certificação: CE, RoHS, ISO
Personalizado: Sim
Destacar:

Sensor de Corrente Efeito Hall 40A saída analógica

,

Sensor de Efeito Hall para regulação de velocidade VF

,

Sensor de Corrente com proteção PV
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: HBC-DSR5
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto

OSensor de corrente de circuito fechado de efeito Hall da série HBC-DSR5usa o princípio do equilíbrio magnético (efeito Hall de circuito fechado), fornecendo isolamento elétrico entre os circuitos primário e secundário.O produto utiliza uma única fonte de alimentação com saída de tensão analógica e montagem flexívelCompete aos padrões de retardador de chama UL94-V0, é certificado pelo sistema de gestão da qualidade automotiva IATF16949, e é certificado RoHS e CE.É amplamente utilizado em unidades de frequência variável, fontes de alimentação de comutação, UPS, equipamentos de conversão, equipamentos industriais (máquinas de solda, máquinas têxteis, etc.), proteção solar fotovoltaica e geração de energia eólica.

Características:
  1. Balanço magnético (circuito fechado com efeito Hall)
  2. De acordo com a UL 94-V0
  3. Certificado IATF16949, RoHS e CE
  4. Montagem flexível
  5. Fonte de alimentação única
Aplicações:
  1. Dispositivo de regulação de velocidade VF
  2. SMPS
  3. UPS
  4. Dispositivo de conversão
  5. Indústria (máquina de soldar, máquina têxtil, etc.)
  6. Proteção fotovoltaica e solar
  7. Energia eólica
Superioridades
  1. Excelente precisão, muito boa linearidade
  2. Baixa deriva térmica
  3. Largura de banda
  4. Resposta rápida
  5. Alta imunidade a interferências externas
  6. Boa capacidade de sobrecarga
  7. Baixa indutividade
Dados elétricos:
HBC06DSR5 HBC15DSR5 HBC25DSR5 HBC40DSR5
Corrente de entrada nominal 6 15 25 40 A
Intervalo de corrente de ensaio 19.2 48 80 120 A
Proporção de voltas 960 1200 2000 2000 T
Tensão de saída nominal 00,625 ± 0,5% 00,625 ± 0,5% 00,625 ± 0,5% 00,625 ± 0,5% V
Tensão de alimentação +5±5% V
Voltagem de desvio 20,5% ± 0,5% V
Voltagem de referência ((VR)) 20,5% ± 0,75% V
Voltagem de desvio Drift ≤ ±0,5@-40°C+85°C mV/°C
Linearidade ≤ ± 0.2 % FS
Classe ≤ ± 0.7 %
di/dt > 50 A/μS
Tempo de resposta < 500 nS
Largura de banda ((-1 dB) DC ¢200 KHZ
Voltagem de isolamento 50 Hz, 1 minuto.2.5 KV
Temperatura de funcionamento -40+85 °C
Temperatura de armazenamento -40+105 °C

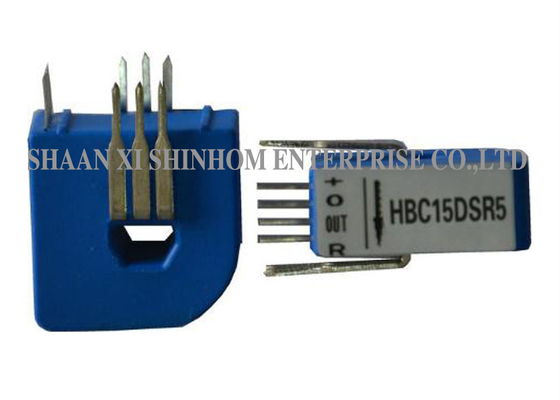

Sensor de Corrente Efeito Hall Série HBC-DSR5 40A Saída de Tensão Analógica para Regulação de Velocidade VF e Proteção PV

Notas:As especificações do produto podem ser personalizadas

Perguntas frequentes

P: Qual é a diferença entre um sensor de efeito Hall de balanço magnético e um sensor Hall padrão?

A:ASensor de efeito Hall de balanço magnético (circuito fechado)usa uma bobina de compensação para gerar um campo magnético oposto, trazendo o fluxo magnético líquido no núcleo para zero.Um sensor Hall padrão de circuito aberto amplifica diretamente a saída de voltagem Hall, com uma estrutura mais simples, mas com uma precisão relativamente menor.

P: Que tipos de corrente este sensor pode medir?

A:Pode medirDC, AC, pulso e correntes irregulares, adequado para a medição precisa de várias formas de onda de corrente complexas, satisfazendo os requisitos dos motores de frequência variável, inversores e novas aplicações energéticas.
