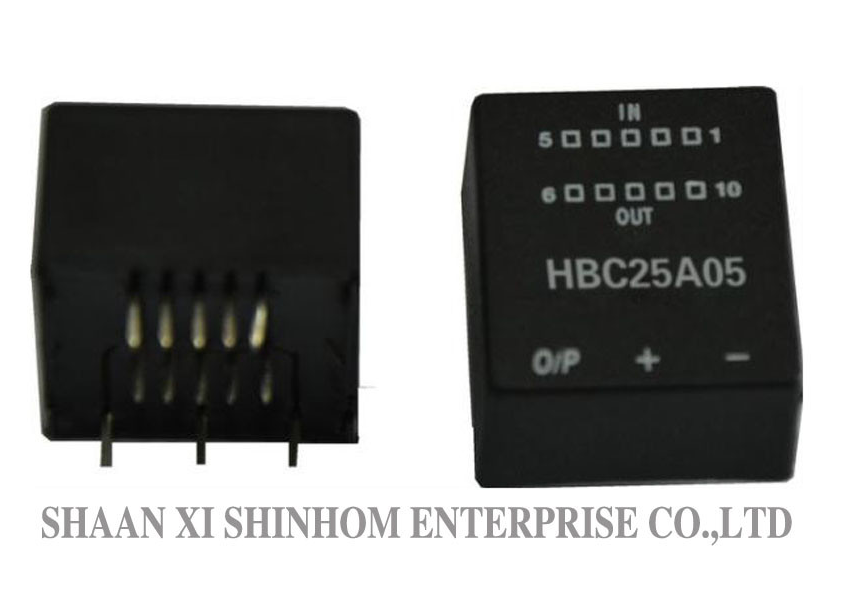

Sensor de Corrente Efeito Hall HBC25A05 para Inversores e Detecção de Corrente PV

Negociação
MOQ
Negociável
preço
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Tensão de alimentação: +15V±5%
Entrada: 25A
Saída: 25mA±0,5%
Turns Ratio: 1:1000
Temperatura operacional: -40 ～+85 ℃
Temperatura de armazenamento: -40 ̊+105°C
Destacar:

Sensor de Corrente Efeito Hall HBC25A05

,

sensor de corrente para inversores

,

sensor de detecção de corrente PV
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: HBC25A05
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto

O HBC25A05 sensor de corrente de efeito Hall de malha fechada usa um princípio de malha fechada (compensação), fornecendo isolamento elétrico entre os circuitos primário e secundário. Ele mede com precisão correntes DC, AC ou pulsadas com uma corrente nominal de 25A e uma relação de espiras de 1:1000, com uma corrente de saída de 25mA. O produto tem uma tensão de alimentação de +15V±5%. Ele oferece alta precisão, excelente linearidade, baixo desvio de temperatura, e alta rejeição de interferência externa. Ele apresenta tempo de resposta otimizado, sem perda de inserção, baixo consumo de energia, e fácil instalação. É amplamente utilizado em inversores, acionamentos de velocidade variável AC/DC, UPS, fontes de alimentação chaveadas, detecção de corrente fotovoltaica, medição de caixa combinadora de nova energia, Detecção de corrente de equipamentos de carregamento de VE, conversão de frequência de eletrodomésticos, e medição de corrente de aquecedor de água eletromagnético.

Características

  • Corrente nominal – 25A
  • Corrente de saída – 25mA
  • Relação de espiras – 1:1000
  • Tensão de alimentação – +15V±5%
  • Princípio de medição – efeito Hall de malha fechada
  • Isolamento – isolamento elétrico entre primário e secundário
  • Precisão – alta precisão
  • Linearidade – excelente

Aplicações

  • Detecção de corrente de inversor
  • Detecção de corrente fotovoltaica (PV)
  • Medição de caixa combinadora de nova energia
  • Fontes de alimentação ininterruptas UPS
  • Fontes de alimentação chaveadas (SMPS)
  • Detecção de corrente de equipamentos de carregamento de VE
  • Conversão de frequência de eletrodomésticos
  • Medição de corrente de aquecedor de água eletromagnético

DADOS ELÉTRICOS:


 HBC25A05
Corrente de entrada nominal 25 A
Faixa de corrente de teste 36 A
Impedância de carga (@corrente nominal) 100～320(±15V) Ω
Corrente de saída nominal 25±0.5% mA
Tensão de alimentação ±15±5% V
O consumo de corrente da fonte estaticamente 25℃ ±12 mA
Relação de espiras 1:1000
Corrente de offset zero ≤±0.15 mA
Deriva da corrente de offset -40℃～+85℃ ≤±0.60 mA
Tempo de resposta ＜1 µs
Linearidade ≤±0.2 %FS
Tensão de isolamento 50HZ,1min 2.5 KV
di/dt ＞50 A/μs
Largura de banda (-3dB) DC…150 KHz
Resistência do enrolamento secundário 110 Ω
Temperatura de operação -40～+85 ℃
Temperatura de armazenamento -40～+105 ℃
Espiras Corrente de entrada nominal (Ipn) Corrente de entrada de pico (Ip) Saída nominal
Corrente (mA)		 Espiras
relação		 Pri Z
mΩ		 Pri Lk
uH
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

Sensor de Corrente Efeito Hall HBC25A05 para Inversores e Detecção de Corrente PV

Notas: As especificações do produto podem ser personalizadas

FAQ

P: O que significa uma relação de espiras de 1:1000?

R: Uma relação de espiras de 1:1000 significa a relação entre a corrente primária e a corrente de compensação secundária é de 1:1000. Por exemplo, uma corrente primária de 25A corresponde a uma corrente de compensação secundária de 25mA, que pode ser emitida diretamente ou convertida em um sinal de tensão através de um resistor.

P: Quais são as vantagens de não ter perda de inserção e baixo consumo de energia?

R: Sem perda de inserção garante que o circuito sob teste não seja afetado pelo sensor, mantendo a eficiência do circuito original. Baixo consumo de energia reduz o autoaquecimento do sensor, melhora a estabilidade a longo prazo e reduz o consumo de energia do sistema.

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2-8 semanas.
