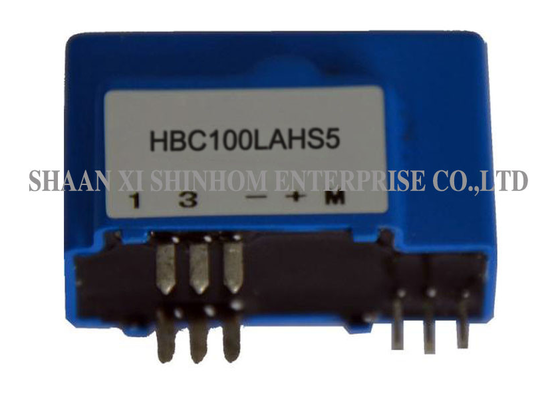

Sensor de Corrente Efeito Hall HBC100LAHS5 100A Isolamento Galvânico para Drives de Frequência Variável e Energia Eólica

Negociação
MOQ
Negociável
preço
Hall Effect Current Sensor HBC100LAHS5 100A Galvanic Isolation for Variable Frequency Drives and Wind Power
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Tensão de alimentação: +5V±5%
Entrada: 100A
Saída: ±0,625V±0,5%
Instalação: Instalação de PCB
Certificação: CE, RoHS, ISO
Material Plástico: PBT G30/G15, UL94-V0
Destacar:

Hall Effect Current Sensor 100A

,

Sensor de Efeito Hall Isolamento Galvânico

,

Sensor de Corrente para Drives de Frequência Variável
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: HBC100LAHS5
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto

O HBC100LAHS5 sensor de corrente de efeito Hall de malha fechada utiliza um princípio de malha fechada (compensação), fornecendo isolamento elétrico entre os circuitos primário e secundário. Ele mede com precisão correntes DC, AC ou pulsadas com uma faixa de medição de 0-100A e uma relação de espiras de 1:1200. O produto possui uma tensão de alimentação de +5V±5% e uma tensão de saída nominal de ±0.625V±0.5%. Oferece alta precisão e fácil instalação. É amplamente utilizado em inversores, acionamentos de velocidade variável AC/DC, UPS, fontes de alimentação chaveadas, detecção de corrente fotovoltaica, medição de caixa combinadora de nova energia, detecção de corrente de energia eólica, detecção de corrente de equipamentos de carregamento de VE, aplicações automotivas drive-by-wire, conversão de frequência de eletrodomésticos, compressores de ar automáticos, detecção de corrente de pacote de bateria híbrida, e sistemas de direção elétrica automotiva.

Características:
  • Malha fechada
  • Correntes de operação: 0 a 100A
  • Fonte de alimentação: +5V±5%
  • Tensão de saída nominal: ±0.625V±0.5%
  • Grau de alta precisão
  • Fácil montagem
Aplicações:
  • Aplicações de inversor
  • Acionamento de velocidade variável AC/DC
  • Fontes de Alimentação Ininterrupta (UPS)
  • Fontes de Alimentação Chaveadas (SMPS)
  • Aplicações de corrente fotovoltaica (PV)
  • Medição de Caixa Combinadora de Nova Energia
  • Detecção de Corrente na Indústria de Energia Eólica
  • Detecção de corrente de equipamento de carregamento de veículo elétrico
  • Aplicação Automotiva By-wire
  • Conversão de frequência de eletrodomésticos
  • Aplicação de compressor de ar automático
  • Detecção de corrente de pacote de bateria híbrida
  • Aplicação de sistema de direção elétrica automotiva
DADOS ELÉTRICOS:
HBC100LAHS5
Corrente de entrada nominal (Ipn)100A
Faixa de corrente de teste (Ip)±240A
Relação de espiras (Np/Ns)1:1200T
Tensão de saída nominal±0.625±0.5%V
Tensão de alimentação+5±5%V
Corrente de consumo20+ Ip *( Np/Ns)mA
Tensão de offset2.5±0.4%V
Tensão de referência (VR)2.5±0.5%V
Tensão de referência externa2.0-2.8V
Deriva da tensão de offset≤±0.1mV/℃
Deriva da tensão de saída≤±0.05mV/℃
Linearidade (Ip=0-±Ipn)≤±0.2%FS
Classe≤±1.0%
di/dt＞100A/µS
Tempo de resposta (100A/µS, 10%～90%)≤1µS
Largura de banda (-3db)DC～100KHZ
Tensão de isolamento (50Hz, AC, 1min)5.0KV
Temperatura de operação (TA)-40～+85℃
Temperatura de armazenamento (TS)-40～+105℃
Peso bruto (M)22g

Sensor de Corrente Efeito Hall HBC100LAHS5 100A Isolamento Galvânico para Drives de Frequência Variável e Energia Eólica

Observações: As especificações do produto podem ser personalizadas

FAQ
P: Qual é o princípio de funcionamento de um sensor de efeito Hall de malha fechada?
R: Um sensor de efeito Hall de malha fechada usa um elemento Hall para detectar o campo magnético gerado pela corrente medida. O sinal de saída aciona uma bobina de compensação para gerar um campo magnético oposto, zerando o fluxo magnético líquido no núcleo. A corrente de compensação é proporcional à corrente medida, fornecendo resultados de medição de alta precisão e baixa deriva de temperatura.
P: O que significa uma relação de espiras de 1:1200?
R: Uma relação de espiras de 1:1200 significa a razão entre a corrente primária e a corrente de compensação secundária é de 1:1200. Por exemplo, uma corrente primária de 100A corresponde a aproximadamente 83,3mA de corrente de compensação secundária, que é convertida para uma saída de tensão de ±0.625V através do resistor embutido.
P: Para quais aplicações de nova energia este produto é adequado?
R: Este produto é adequado para detecção de corrente fotovoltaica, medição de caixa combinadora de nova energia, detecção de corrente de energia eólica, detecção de corrente de equipamentos de carregamento de VE e detecção de corrente de pacote de bateria híbrida no campo de nova energia.
P: Como solicitar amostras? Qual é o prazo de entrega?
R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2-8 semanas.
