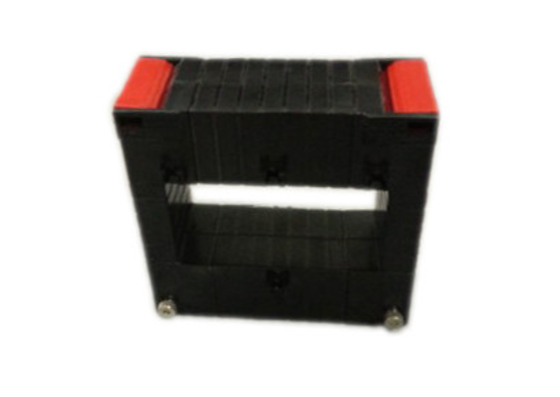

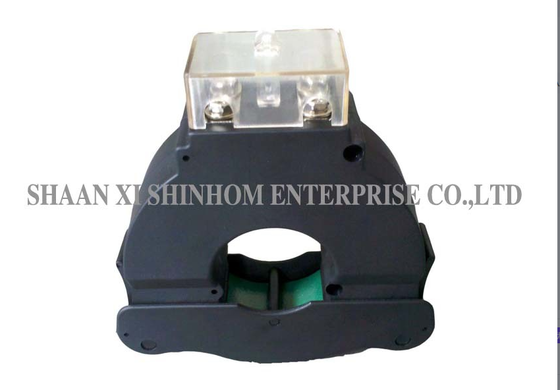

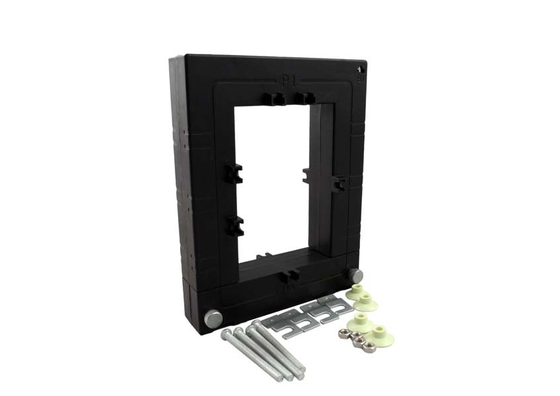

Transformador de Corrente de Núcleo Dividido Série SCTK732B para Monitoramento de Energia e Proteção de Relé

Negociação
MOQ
Negociável
preço
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Entrada: 0,5A-6000A
Saída: 0,333 V(CA) ou 0-5A
Freqüência: 50-2,5 KHz
Precisão: 0,2、0,5、1,0
Conexão da saída: terminal
Personalizado: Sim
Destacar:

Transformador de Corrente de Núcleo Dividido SCTK732B

,

Transformador de corrente para monitoramento de energia

,

Transformador de Núcleo Dividido para Proteção de Relé
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série SCTK732B
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 10.000/mês
Descrição de produto

OSérie SCTK732BO transformador de corrente de núcleo dividido é concebido para a medição e monitorização de corrente em redes de distribuição de energia novas ou existentes.O produto utiliza uma estrutura de núcleo dividido que permite uma instalação rápida sem desconectar ou remover cabos ou barras de comandoO enrolamento secundário é distribuído uniformemente ao redor da circunferência do núcleo, proporcionando um fluxo de vazamento baixo e um desempenho estável.A caixa de plástico ABS retardador de chama fornece uma boa proteção de isolamentoUma resistência paralela de precisão embutida fornece uma saída de baixa tensão segura sem a necessidade de resistências de amostragem externas.e proteção em linhas e equipamentos de energia, bem como medição de corrente e potência para motores, iluminação, compressores de ar, sistemas de controlo HVAC e de automação, bem como dispositivos de monitorização de energia.

Características:
  1. Intervalo de ensaio: entrada AC de 0,5 A a 6000 A, saída de 0,333 VAC ou 0-5 A
  2. Classe de precisão do ensaio: 0.2, 0,5,1.0
  3. Enrolamentos secundários do transformador de corrente uniformemente distribuídos ao longo da circunferência do núcleo,a utilização de revestimento de plástico retardador de chama ABS para isolamento do transformador
  4. O meio da janela para o autocarro usar.
  5. Os enrolamentos secundários são uniformes em todo o sistema, que tem vazamento de fluxo magnético pequeno com desempenho estável, peso leve, instalação conveniente, etc.
Aplicações:
  1. Medição, monitorização e proteção de corrente para cabos e equipamentos elétricos.
  2. Medição de corrente e potência para motores eléctricos, iluminação, compressor de ar, aquecimento
  3. Sistema de entilação, equipamento de ar condicionado e sistema de automação
  4. Dispositivo de monitorização de corrente, potência e energia.
Parâmetro elétrico
Input nominal 0.5A-6000A
Faixa de medição 10% em -30% em
Output nominal 0.333V ((AC) ou 0-5A
Relação ≤ ± 0,2%
Ângulo de fase ≤ ±10min
Força dielétrica 5.0KV/1mA/1min
Resistência ao isolamento DC500V/100MΩmin
Parâmetro mecânico
Caso PC+ABS/UL94-V0
O bobinho PC+ABS
Núcleo Silício
Estrutura interna Epoxi
Construção Emparelhamento
Temperatura de funcionamento -25°C+75°C
Umidade de funcionamento ≤ 85%
Selecção do tipo
P/N Input (A) Output (A/V) Precisão Dimensões ((mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
A partir de 1 de janeiro de 2015 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
A partir de 1 de janeiro de 2017, o número de unidades de produção será alterado para: 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Transformador de Corrente de Núcleo Dividido Série SCTK732B para Monitoramento de Energia e Proteção de Relé

Nota: As especificações do produto podem ser personalizadas

Perguntas frequentes
P: Que classes de precisão estão disponíveis para este produto?

R: Existem três classes de precisão disponíveis: classe 0.2Classe 0.5, e Classe 1.0A classe 0.2 é adequada para medição de precisão da energia. A classe 0.5 é adequada para medição industrial geral. A classe 1.0 é adequado para aplicações de protecção e instrumentos de indicação convencionais.

P: Quais são as vantagens do enrolamento secundário uniformemente distribuído?

R: O enrolamento secundário é distribuído uniformemente ao redor da circunferência do núcleo, garantindo uma distribuição uniforme do fluxo magnético, baixo fluxo de fuga, alta precisão de medição,e desempenho estável e confiável.

Q: Como solicitar amostras?

A: Você pode enviar um pedido de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis.O prazo para encomenda em massa é geralmente de 2 a 8 semanas.
