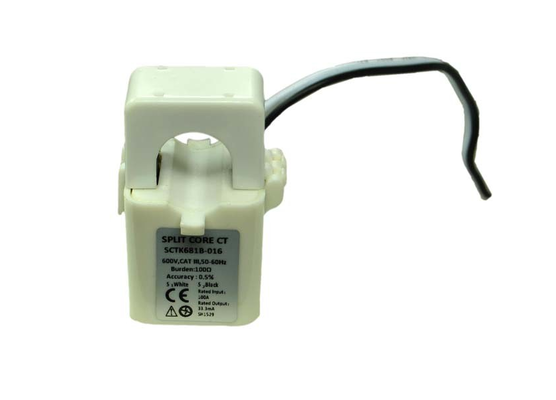

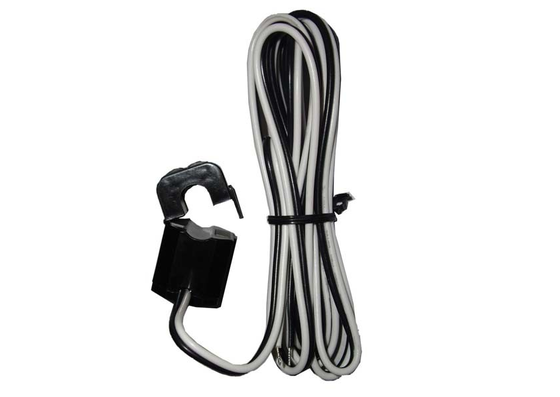

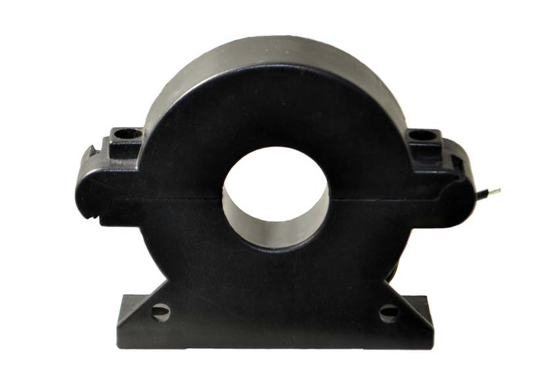

O transformador de corrente de núcleo dividido da série SCTK691C foi projetado para sistemas de distribuição de energia, monitoramento de energia e aplicações de proteção de relés. A entrada nominal é de 0-1000A, com saída de 0,333VAC ou 0-5A. O produto utiliza uma estrutura de núcleo dividido com encaixe que permite instalação rápida sem desconectar ou remover cabos existentes, reduzindo significativamente o custo e o tempo de instalação. O processo de encapsulamento epóxi totalmente selado garante excelente desempenho de isolamento e capacidade anti-interferência. A estrutura completamente fechada fornece boa resistência mecânica e adaptabilidade ambiental. As classes de precisão variam de Classe 0,2 a Classe 1,0, atendendo a diferentes requisitos, desde medição de precisão até proteção geral. É amplamente utilizado em dispositivos de proteção de relés, monitoramento de corrente de motores, sistemas de iluminação, HVAC e medidores de eletricidade anti-adulteração.
Características:
- Faixa de teste: entrada AC de 0A - 1000A, saída de 0,333VAC ou 0-5A
- Classe de precisão de teste: 0,2, 0,5 ,1,0
- Encapsulado com resina epóxi para garantir forte capacidade de isolamento
- Transformadores de desempenho linear confiável
- Transformador de corrente de fuga por grampo
- Transformadores de corrente por grampo
- Transformadores de corrente com trava por grampo
- Transformadores de corrente epóxi com forte distúrbio anti-magnético, completamente fechados, bom comportamento mecânico
- Corrente de saída linear, alta precisão
Aplicações:
- Dispositivo de proteção de relé
- Medição, monitoramento e proteção de corrente para fiação e equipamentos elétricos.
- Medição de corrente e potência para motores elétricos, iluminação, compressor de ar
- Sistema de aquecimento e ventilação, equipamento de ar condicionado e sistema de automação – controle.
- Dispositivo de monitoramento de corrente, potência e energia.
- Adequado para vários ambientes, forte capacidade de isolamento de tensão, aparência delicada
- Adequado para medidor de eletricidade monofásico, bem como medidor de eletricidade anti-adulteração
Parâmetro Elétrico
| Frequência |
50-2.5KHz |
| Entrada Nominal |
0.5A-630A |
| Faixa de medição |
10%In-130%In |
| Saída Nominal |
0.333V(AC) ou 0-5A |
| Razão |
≤ ± 0,2% |
| Ângulo de fase |
≤ ±10min |
| Rigidez dielétrica |
5.0KV/1mA/1min |
| Resistência de isolamento |
DC500V/100MΩmin |
Parâmetro Mecânico
| Caixa |
PC/UL94-V0 |
| Bobina |
PBT |
| Estrutura interna |
Epóxi |
| Temp. de Operação |
−25℃〜＋75℃ |
| Umidade de Operação |
≤85% |
| Conexão de Saída |
Terminal ou Fio UL1015 22AWG 1.5m |
Seleção de tipo
| P/N |
Entrada Nominal (A) |
Saída (mA/V) |
Precisão |
Dimensões(mm) |
|
|
|
|
A |
B |
C |
D |
E |
| SCTK691C-010 |
0.5-100A |
0.333V/0-50mA |
0.2,0.5,1.0 |
63.0 |
25.0 |
20.0 |
10.0 |
37.0 |
| SCTK691C-016 |
1-250A |
0.333V/0-100mA |
0.2,0.5,1.0 |
71.0 |
20.0 |
15.0 |
16.0 |
43.0 |
| SCTK691C-025 |
5-400A |
0.333V/0-200mA |
0.2,0.5,1.0 |
87.0 |
20.0 |
15.0 |
25.0 |
52.0 |
| SCTK691C-036 |
5-630A |
0.333V/0-200mA/1A |
0.2,0.5,1.0 |
117.0 |
27.0 |
22.0 |
35.0 |
71.0 |
| SCTK691C-050 |
5-1000A |
0.333V/0-500mA/1A/5A |
0.2,0.5,1.0 |
135.0 |
27.0 |
22.0 |
35.0 |
100.0 |
Observações: As especificações do produto podem ser personalizadas
FAQ
P: Qual é a diferença entre a saída 0.333VAC e a saída 0-5A? Como escolher?
R: A saída 0.333VAC é um sinal de baixa tensão, adequado para medidores de energia eletrônicos, PLCs e instrumentos de medição. A saída 0-5A é um sinal de corrente tradicional, adequado para medidores mecânicos, relés e dispositivos de proteção. Por favor, escolha com base na interface de entrada do seu equipamento de medição.
P: Quais classes de precisão estão disponíveis? Como selecionar?
R: Três classes de precisão estão disponíveis: Classe 0,2, Classe 0,5 e Classe 1,0. A Classe 0,2 é adequada para medição de energia de precisão. A Classe 0,5 é adequada para medição industrial geral. A Classe 1,0 é adequada para aplicações de proteção e instrumentos de indicação convencionais. Por favor, selecione com base nos requisitos de precisão da sua aplicação.
P: Como solicitar amostras? Qual é o prazo de entrega?
R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo desejado. As amostras são gratuitas e serão enviadas em 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2 a 8 semanas.
