Casa /Produtos/Transformador do RF/Transformador RF Balun SMD Fio de Cobre Esmaltado Perfil Baixo para Casamento de Banda Larga e Misturadores

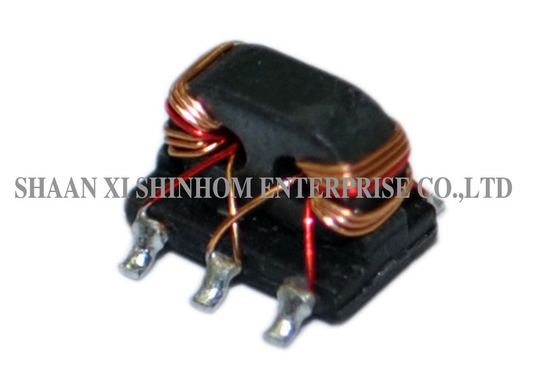

Transformador RF Balun SMD Fio de Cobre Esmaltado Perfil Baixo para Casamento de Banda Larga e Misturadores

5000 unidades
MOQ
Negociável
preço
SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Freqüência: 5-1500 MHz
Perda de retorno de entrada: 16,0dB mínimo (23dB típico)
Perda de retorno de saída: 16,0dB mínimo (25dB tipo.)
Perda de retorno de acoplamento: 16,0dB mínimo (22dB típico)
Temperatura operacional: -40 ℃ a 85 ℃
Temperatura de armazenamento: -55°C a 100°C
Destacar:

Transformador RF Balun SMD Fio de Cobre Esmaltado

,

Transformador RF de perfil baixo para casamento de banda larga

,

Transformador RF para misturadores com garantia
Informação básica
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: RF3S-1601
Condições de Pagamento e Envio
Detalhes da embalagem: Caixa
Tempo de entrega: 4 a 8 semanas
Termos de pagamento: T/T
Habilidade da fonte: 1000000/mês
Descrição de produto
Transformadores de RF Balun SMD com Fio de Cobre Esmaltado, Terminal de Pino na Montagem em Superfície

O série de transformadores de RF balun SMD utiliza um processo de enrolamento bifilar com fio de cobre esmaltado, oferecendo alta estabilidade e um design de baixo perfil. É adequado para colocação automatizada SMT. Vários tipos de transformadores balun estão disponíveis, adequados para mixers balanceados duplos, acopladores, transformadores de casamento de impedância de banda larga, redes de combinação e divisão de potência, acopladores direcionais e modems a cabo em aplicações de RF. O enrolamento de fio de cobre esmaltado garante excelente desempenho de RF e confiabilidade a longo prazo. É amplamente utilizado em comunicação sem fio, front-ends de RF, teste e medição e equipamentos de rede de banda larga.

Características
  • Enrolamento de fio de cobre esmaltado – alta estabilidade
  • Enrolamento bifilar – desempenho estável
  • Montagem em superfície – adequado para SMT
  • Design de baixo perfil – economiza espaço
  • Adequado para transformadores balun
  • Casamento de impedância de banda larga
  • Combinação e divisão de potência
  • Aplicações de acoplador direcional
Aplicações
  • Mixers balanceados duplos
  • Acopladores
  • Transformadores de casamento de impedância de banda larga
  • Redes de combinação e divisão de potência
  • Acopladores direcionais
  • Modems a cabo DOCSIS 3.0/3.1
  • Módulos front-end de RF
  • Equipamentos de comunicação sem fio
ESPECIFICAÇÕES ELÉTRICAS (25°C, Z=75Ω)
Parâmetro Valor
Frequência 5-1500MHz
Perda na linha principal 1.7dB Máx. (0.8dB Típ.)
Acoplamento 16.0±0.8dB
Perda de retorno de entrada 16.0dB Mín. (23dB Típ.)
Perda de retorno de saída 16.0dB Mín. (25dB Típ.)
Perda de retorno de acoplamento 16.0dB Mín. (22dB Típ.)
Isolamento 20.0dB Mín. (30dB Típ.)
Temperatura de operação -40°C a 85°C
Temperatura de armazenamento -55°C a 100°C
Transformador RF Balun SMD Fio de Cobre Esmaltado Perfil Baixo para Casamento de Banda Larga e Misturadores
FAQ

P: Qual é a função principal de um transformador balun?

R: Um transformador balun (Balun Transformer) é usado para conversão balanceado-desbalanceado, convertendo sinais balanceados (sinais diferenciais) em sinais desbalanceados (sinais de extremidade única), ou vice-versa. É amplamente utilizado em circuitos de RF, mixers, alimentação de antenas e redes de casamento de banda larga.

P: Quais são as vantagens do processo de enrolamento bifilar?

R: O enrolamento bifilar envolve enrolar dois fios de cobre esmaltado lado a lado. Isso garante um acoplamento apertado entre os dois enrolamentos, melhorando a relação de rejeição de modo comum e o equilíbrio de fase/amplitude, aprimorando assim o desempenho de alta frequência e a estabilidade do transformador balun.

P: Quais são as vantagens do fio de cobre esmaltado em comparação com o fio de cobre comum?

R: O fio de cobre esmaltado possui um revestimento de esmalte isolante na superfície, garantindo isolamento elétrico entre os enrolamentos. Ele permite um enrolamento apertado sem riscos de curto-circuito, ao mesmo tempo que fornece boas características de alta frequência e resistência ao calor.
