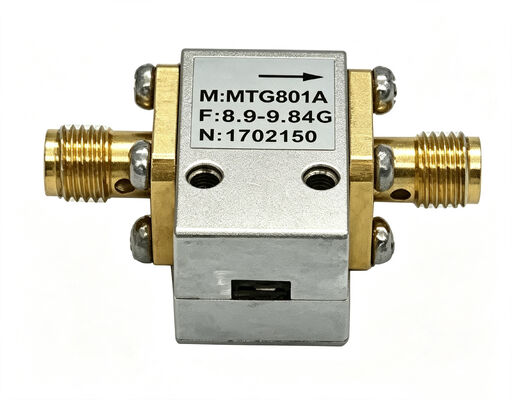

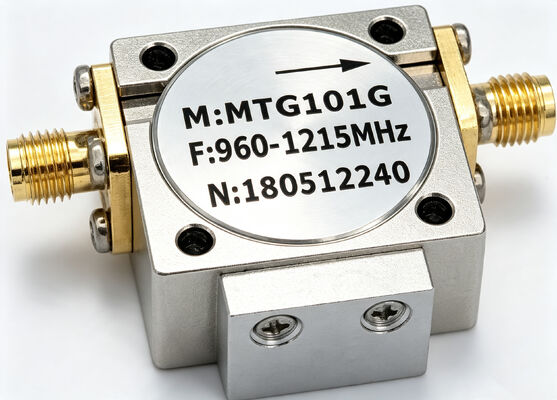

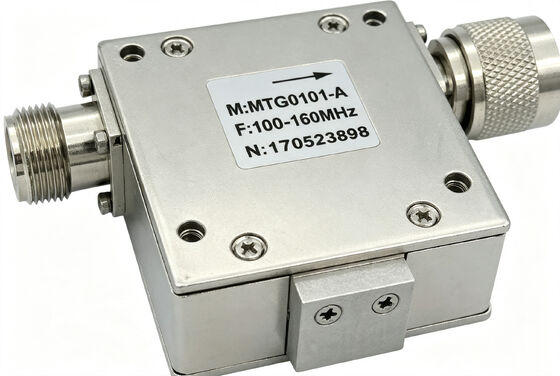

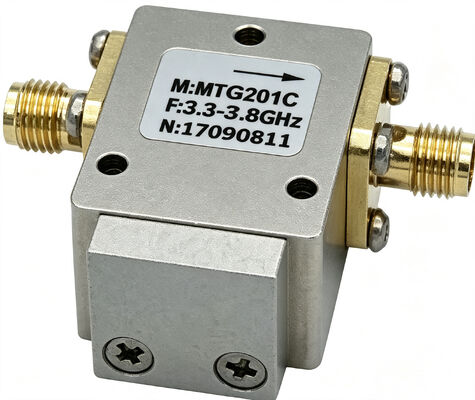

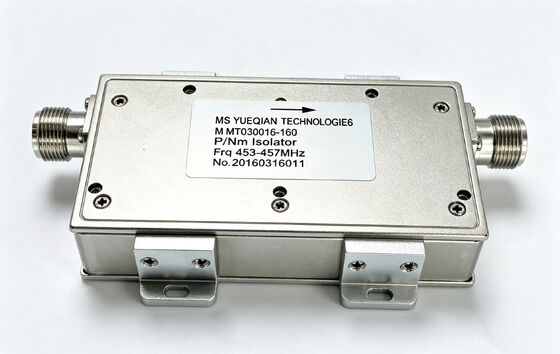

Isoladores e Circuladores de RF Baixa Perda de inserção Alto isolamento para comunicações sem fio e sistemas de radar

Aparelhos e aparelhos de medição de ondascobre uma ampla faixa de frequência de 0,1 GHz a 40 GHz. Ele usa material de ferrite e projetos de estrutura de microstrip / guia de onda / coaxial. Ele oferece baixa perda de inserção (até 0,2 dB),Alto isolamento (até 23 dB), e excelente VSWR (até 1,15).Os produtos oferecem capacidade de manuseio de alta potência (potência média de até 2000W, potência máxima de até 10000W).,incluindo SMA, N, L29 e 2,92mm. São amplamente utilizados em estações de base de comunicação sem fio, sistemas de radar, equipamentos de teste e medição, comunicação por satélite e comunicação 5G.

Características

• Faixa de frequência 0.1-40GHz
• Perda de inserção ¥ tão baixa quanto 0,2 dB
• Isolamento até 23 dB
• VSWR ¢ tão baixo quanto 1.15
• Manuseio de alta potência até 2000W
• Opções de múltiplos conectores SMA/N/L29/2.92mm
• Temperatura de funcionamento alargada de -55°C a +85°C
• Tipos de estruturas múltiplas

Tabela de selecção das especificações do produto

Aplicações

• Estações de base de comunicações sem fios
• Sistemas de radar
• Equipamento de ensaio e medição
• Comunicação por satélite
• Sistemas de comunicação 5G
• Componentes de microondas
• Módulos de RF front-end

Perguntas frequentes

P: Qual é a diferença entre um isolador e um circulador?

A:Um isolador é um dispositivo de três portas com uma porta terminada com uma carga correspondente. O sinal só pode viajar em uma direção.Um circulador é um dispositivo de três portas onde o sinal viaja sequencialmente no sentido horário ou contra-horário (1→2→3→1)Pode ser usado para aplicações como antenas de transmissão/recepção compartilhadas.

P: Como escolher a faixa de frequência dos isoladores/circuladores?

R: A selecção deve basear-se na frequência de funcionamento do sistema. A série de produtos abrange 0,1-40 GHz, disponível tanto em banda estreita (largura de banda 10-200MHz) como em banda larga/banda completa.Modelos de banda estreita oferecem menor perda de inserção e maior isolamentoOs modelos de banda larga cobrem uma faixa de frequências mais ampla com uma selecção mais flexível. Recomendamos a selecção com base na faixa de frequências de funcionamento real e nos requisitos de largura de banda do seu sistema.

P: Qual é o impacto da perda de inserção e do isolamento no sistema?

R: A perda de inserção refere-se à perda de energia quando o sinal passa através do dispositivo.Isolamento refere-se à atenuação dos sinais de retornoO nível mais elevado é o melhor (valores típicos de 18 a 23 dB), que afecta directamente o nível de protecção da fonte de sinal e a eficácia do isolamento de transmissão/recepção.

Q: Quanta potência podem suportar os isoladores/circuladores de alta potência?

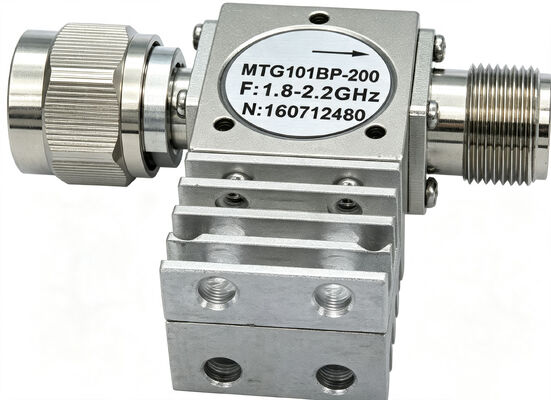

A: Esta série oferece modelos de alta potência com potência média de até 2000W e potência máxima de até 10000W (em condições de pulso).Tipo de conectorOs modelos de alta potência utilizam tipicamente conectores de tipo N ou L29 e são equipados com dissipadores de calor.
