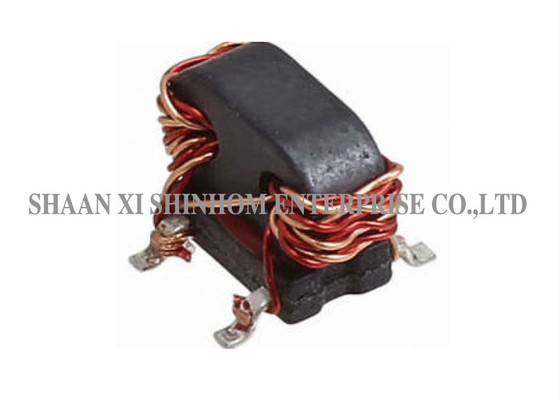

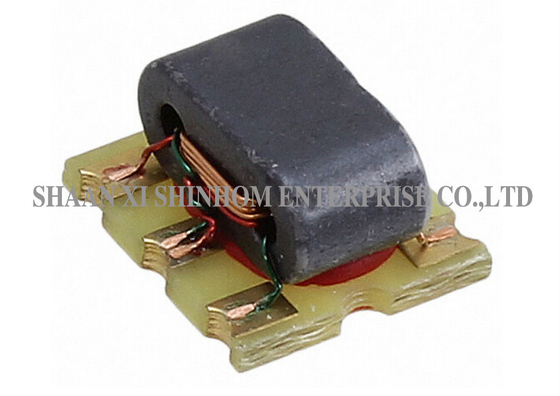

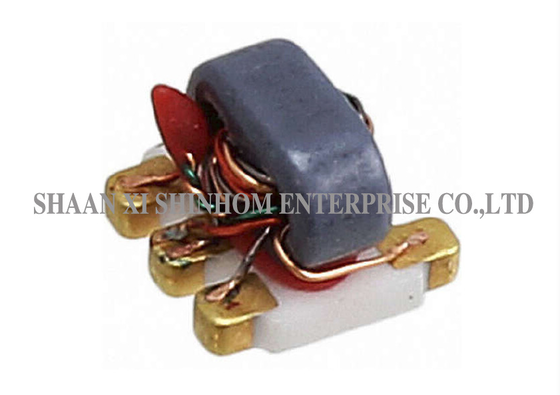

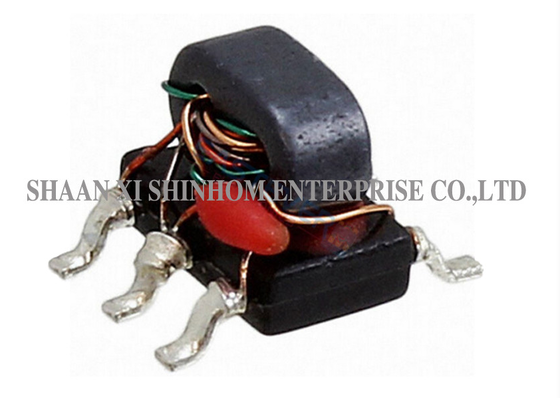

14CT Balun Transformer 75Ω 0,5W 1-350MHz para sistemas de antenas

O transformador RF balun 1:4CT SMD foi projetado para aplicações de comunicação sem fio de banda larga e conversão de sinal RF. Ele utiliza uma estrutura acoplada por fluxo para obter transformação de impedância e conversão de sinal balanceado/desbalanceado, oferecendo ampla cobertura de frequência e excelente balanço de amplitude/fase.O produto utiliza um pacote SMD com baixa perda na linha principal e bom desempenho de perda de retorno de entrada, garantindo alta eficiência de transmissão de sinal e baixa reflexão.É amplamente utilizado em receptores/transmissores VHF/UHF, amplificadores push-pull, sistemas de antena e redes de casamento de banda larga em aplicações de RF. É uma escolha ideal para transformação de impedância e conversão de sinal em sistemas de 75Ω.

Características:

• Impedância 1:4CT
• Potência RF: 0.5W
• Corrente DC: 30mA
• Impedância Característica 75Ω
• Frequência: 1-350MHz
• Temperatura de operação: -40℃ a 85℃
• Temperatura de armazenamento: -55℃ a 100℃

Aplicações

• Comunicação sem fio de banda larga

• Receptores VHF/UHF

• Transmissores VHF/UHF

• Amplificadores push-pull

• Sistemas de antena

• Módulos front-end RF

• Casamento de impedância de banda larga

• Equipamentos de teste e medição

ESPECIFICAÇÕES ELÉTRICAS (25℃, Z=75Ω)

FAQ

P: Como solicitar amostras? Qual é o prazo de entrega?

R: Você pode enviar uma solicitação de amostra através do nosso site ou e-mail. Por favor, forneça as informações da sua empresa e o modelo alvo. As amostras são gratuitas e serão enviadas dentro de 3-5 dias úteis. O prazo de entrega para pedidos em massa é geralmente de 2-8 semanas. O MOQ e o prazo de entrega para produtos personalizados serão confirmados separadamente.

P: Vocês apoiam pequenos pedidos de teste?

R: Sim. Entendemos as necessidades de verificação dos clientes nas fases iniciais do desenvolvimento de novos produtos. Pequenos pedidos de teste (abaixo do MOQ padrão) podem ser negociados. Pedidos de teste recebem os mesmos padrões de qualidade e compromissos de entrega que os pedidos em massa. Entre em contato com nossa equipe de vendas para obter detalhes.

P: Como o transformador balun 1:4CT realiza a transformação de impedância de 75Ω para 300Ω?

R: Ele utiliza uma estrutura acoplada por fluxo para converter um sinal de 75Ω single-ended em um sinal diferencial de 300Ω (ou vice-versa), adequado para casar um sistema de 75Ω com uma carga diferencial de 300Ω.

P: Qual é o impacto do balanço de amplitude ±0.5dB e do balanço de fase ±5° em amplificadores push-pull?

R: Essas especificações garantem que os sinais diferenciais tenham amplitude consistente e inversão de fase precisa. Isso suprime efetivamente harmônicos de ordem par, melhora a relação de rejeição de modo comum, reduz a distorção do sinal e aumenta a linearidade do amplificador.
