Casa /Produtos/Transformador de alta frequência/Transformador GT0513 Gate Driver com isolamento básico de 4000Vrms, topologia push-pull e conformidade AEC-Q200 para IGBT e MOSFET Gate Drive

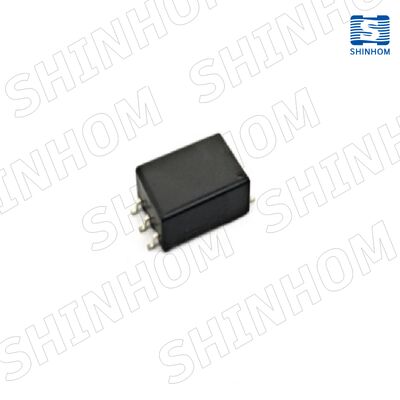

Transformador GT0513 Gate Driver com isolamento básico de 4000Vrms, topologia push-pull e conformidade AEC-Q200 para IGBT e MOSFET Gate Drive

5.000
MOQ
GT0513 Gate Driver Transformer with 4000Vrms Basic Isolation, Push-Pull Topology & AEC-Q200 Compliance for IGBT and MOSFET Gate Drive
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Isolamento básico: 4000Vrms
Isolamento contínuo: 600Vrms
Indutância de vazamento: 200-350nH
Indutância preliminar: 200µH
Capacidade de Interwinding: ≤159pF
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: GT0513
Documento: GT0513 Seires_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
GT0513 Transformador de condutor de portão de alta confiabilidade Push-Pull para isolamento IGBT, MOSFET e BMS
OGT0513 Transformador do condutor de portaé um transformador compacto de puxa-puxa construído paraMotor de porta IGBT e MOSFETeIsolamento do BMSFabricados sob a forma deIATF16949e conformesAEC‐Q200, esteTransformador de isolamentoproporciona um desempenho estável de -40°C a +105°C.
Características fundamentais
  • Isolamento básico de 4000 Vrms(600Vrms contínuo) com grande deslizamento - assegura uma separação galvânica segura entre os circuitos primários e secundários
  • Topologia Push-Pull- ideal para acionamento de portas isoladas de alta frequência e conversores DC-DC
  • Relações de voltas múltiplas- a partir de 1 CT:1.2CT até 1CT:7CT, suportando vários níveis de tensão da porta
  • Indutância de vazamento baixa- 200-350nH, normalmente, testados a 100 kHz
  • Indutância primária mínima- 200 μH para transferência de energia eficiente
  • DCR muito baixo- tão baixo quanto 0,13Ω em primário, reduzindo a perda de condução
  • Baixa capacidade de enrolamento- ≤159 pF, minimizando a distorção do sinal
  • Projeto em quadro aberto, não encapsulado- fácil montagem de PCB, excelente desempenho térmico
Aplicações
  • Motor de porta IGBT / MOSFET em inversores EV / HEV
  • Isolamento do BMS (comunicação principal e redundante)
  • Fontes de alimentação isoladas por empurrão-puxa e por retroalimentação
  • Conversores de corrente contínua que necessitem de isolamento reforçado
Para um banco de dados confiávelTransformador de condutor de portaEm ambientes de alta temperatura, com espaço limitado, oGT0513 transformador de isolamentoÉ a escolha comprovada.empujar-puxarA sua arquitetura e conformidade com a norma AEC-Q200 tornam-na especialmente adequada para a gestão de baterias automotivas e sistemas de carregadores de bordo.
etiqueta:

high frequency isolation transformer

high frequency power transformer

high frequency switching transformer
