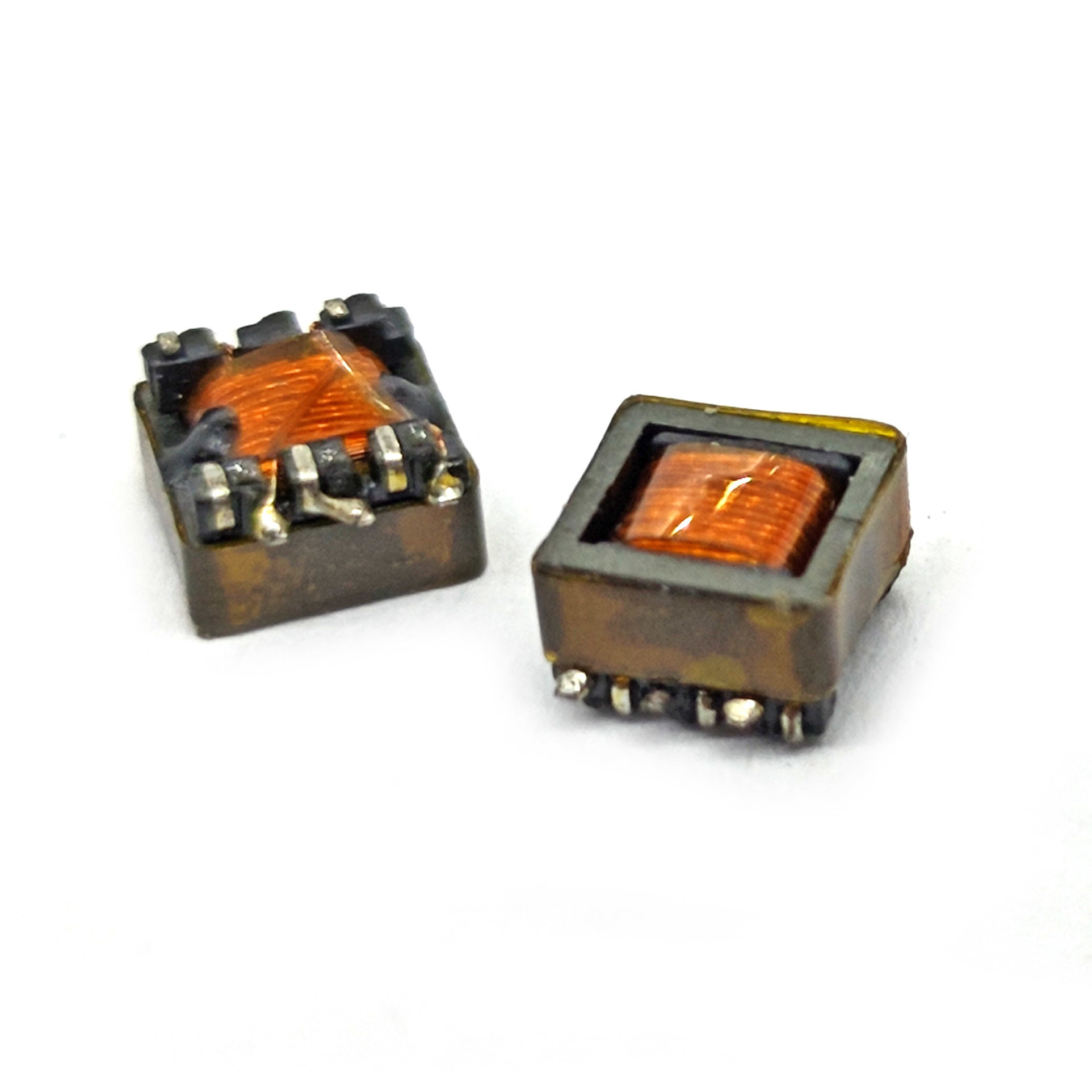

Transformador de disparador de flash de alta precisão para sistemas de ignição pulsada

6000
MOQ
OEM High Accuracy Flash Trigger Transformer for Pulsed-Ignition Systems
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Frequência de funcionamento: 1kHz (Frequência de Teste de Indutância)
Isolamento: Isolamento reforçado de 0,5kV AC (PRI-SEC/CoIL-CORE)
Temperatura de armazenamento: -40°C a +125°C (ambiente não condensante)
Materiais essenciais: Ferrito CEE6.2 K2.3P
Temperatura de Operação: -40°C a +130°C (operação com carga total)
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: STEEC6.2
Documento: STEEc.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: T/T,L/C
Descrição de produto

Projetado para soluções de energia em modo de comutação compactas, a Série STEEC6.2 utiliza núcleos de ferrite EEC6.2 com bobinas fenólicas certificadas pela UL. Precisamente enrolado com fio esmaltado de poliuretano de 180℃, oferece estabilidade de indutância de ±15% e isolamento reforçado (0,5kV AC). Apresentando fita de alta temperatura #1218 e encapsulamento com verniz, opera de forma confiável em temperaturas ambiente de 130℃. Ideal para aplicações industriais e de consumo com restrição de espaço.


Parâmetros Elétricos

Modelo Indutância (L6-4) Indutância (L3-1) DCR (R6-4) DCR (R3-1) Teste Hi-Pot (PRI-SEC/BOBINA-NÚCLEO)
STEEC6.2-001 830μH ±15% 5.3μH ±15% ≤11.0Ω ≤200mΩ 0.5kV AC, 50Hz, 2mA, 1s
STEEC6.2-002 830μH ±15% 20μH ±15% ≤11.0Ω ≤450mΩ 0.5kV AC, 50Hz, 2mA, 1s
*Condições de Teste: 1kHz, 0.25V para indutância; EPE 7112 para Hi-Pot*

Lista de Materiais

  • Bobina: Fenólico T375J (UL 594VΦ, 130℃)

  • Núcleo: Ferrite EEC6.2 K2.3P

  • Fio: Poliuretano GRD2/GRD3 (180℃)

  • Fita: #1218 (180℃)

  • Verniz: T42604 (130℃)


Aplicações
Sistemas de Energia Industrial:

  • Conversores DC/DC isolados ≤20W

  • Módulos de energia auxiliar para PLCs

Eletrônicos de Consumo:

  • Unidades de retroiluminação de drivers de LED

  • Circuitos de feedback de carregadores USB-C

Projetos Críticos para a Segurança:

  • Isolamento reforçado para fontes de alimentação médicas

  • Regulação de tensão da placa de controle HVAC
