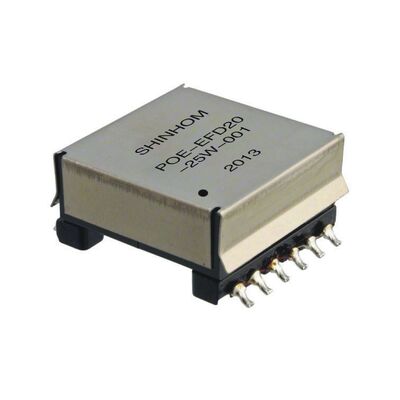

Transformador Planar POE de alta eficiência de 150 W com entrada de 36 V a 57 V e frequência de comutação de 200 kHz a 700 kHz

O transformador conversor direto POE plano de baixo perfil e alta eficiência é um transformador POE especialmente desenvolvido para aplicações de energia PoE compactas e de alta densidade. Projetado como um transformador conversor direto POE plano, ele suporta uma ampla faixa de entrada (36V-57V) e classe de potência de até 150W, fornecendo conversão de energia isolada confiável em sistemas com espaço limitado, incluindo telefones IP, câmeras de vigilância, APs sem fio e dispositivos IoT. Este produto é compatível com RoHS e suporta isolamento reforçado de até 1500 VCC.

• Faixa de potência e entrada:Suporta até150Wcom tensão nominal de entrada36V-57V, otimizado para arquiteturas de energia PoE.
• Topologia do conversor direto:Otimizado para arquiteturas de conversor direto (incluindo opções de meia ponte/ponte completa e braçadeira ativa) para alta eficiência de conversão e saída estável.
• Operação de alta frequência:Frequência de comutação otimizada entre200 kHz - 700 kHz, permitindo designs magnéticos compactos e de alta densidade – uma escolha confiável de transformador de alta frequência para sistemas de energia modernos.
• Design discreto:Perfil ultrabaixo com10,5 mm (ajustável)altura para montagens SMD finas e designs de placas compactas.
• Alto isolamento e faixa de temperatura:Classificação de isolamento1500 V CCe ampla temperatura de operação/armazenamento-40°C a +125°Cpara um desempenho robusto em campo.
• Conformidade e Materiais:Sem chumbo, compatível com RoHS; terminação finalizada com Sn-0.7Cu. As variantes selecionadas citam a conformidade com IEC60950 quando aplicável.
• Versatilidade de aplicações:Projetado especificamente como um transformador POE para fornecimento de energia PoE, é ideal para câmeras de vigilância, telefones IP, pontos de acesso sem fio e outros dispositivos IoT/edge alimentados por PoE.

• Topologia:Conversor direto (suporta topologias de meia ponte/ponte completa e braçadeira ativa).
• Frequência de comutação:200 kHz - 700 kHz (otimizado).
• Tensão de isolamento:1500 VCC (condições típicas de teste de alta potência mostradas na folha de dados).
• Temperatura operacional:-40°C a +125°C (incluindo aumento de temperatura próprio).
• Perfil:Baixo perfil,10,5 mm máx.(ajustável em algumas variantes de pacote).

• Poder:Classe 50W-150W dependendo do modelo; configurações comumente usadas de 120 W/150 W para estágios de energia PoE.
• Voltas/Indutância/DCR típicas:Vários enrolamentos específicos de peças e valores OCL/LK são fornecidos na folha de dados do produto para correspondência precisa do projeto (consulte as tabelas da folha de dados para números de peça POE-TP65-116 ~ POE-TP65-130). Os projetistas devem escolher o número da peça que corresponda à relação de espiras alvo e à indutância de vazamento para sua topologia de conversor.

• Sistemas de energia PoE:Fontes de alimentação PoE centralizadas, midspans e injetores PoE.
• Vigilância:Alimentando câmeras IP e módulos PTZ onde são necessários baixo perfil e isolamento.
• Rede Empresarial:APs sem fio e telefones VoIP/IP que exigem energia isolada confiável.
• Dispositivos IoT e Edge:Módulos de potência discretos para sensores compactos e dispositivos gateway.

• Otimizado para topologias PoE modernas – o magnetismo compacto e de alta frequência reduz a área da PCB e melhora as características térmicas.
• O isolamento robusto e a ampla faixa de temperatura garantem confiabilidade em campo em implantações industriais e comerciais.
• Múltiplas variantes de peças e opções de enrolamento permitem que os projetistas combinem a relação de espiras, a indutância de vazamento e o DCR com os projetos de conversor direto para obter o máximo desempenho.

Para seleção de peças, consulte as tabelas da folha de dados (série POE-TP65) para giros exatos, valores OCL, LK, DCR e hi-pot por número de peça. Exemplos de itens de série e pegadas mecânicas são mostrados na folha de dados para oferecer suporte ao layout da PCB e ao design da almofada.

Ao integrar em circuitos de conversor direto ou de pinça ativa, confirme os requisitos de indutância de vazamento e relação de espiras para atender às metas transitórias e de regulação.
