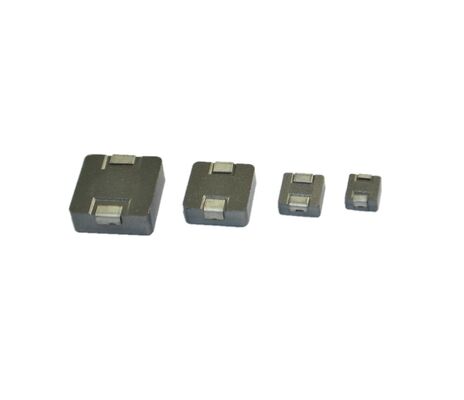

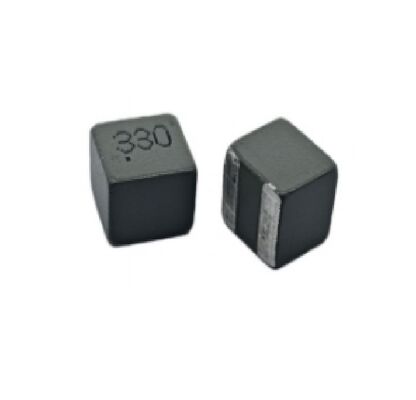

LPM6030B Série SMD Moldado Indutor de Potência com 3,0 mm Ultra-Baixo Perfil, Alta Saturação de Corrente (39A), e Ultra-Baixo DCR para Circuitos de Potência de Alta Corrente

5.000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Destacar:

Indutor de potência SMD de perfil ultrabaixo de 3

,

0 mm

,

Indutor de potência moldado com corrente de alta saturação
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS
Número do modelo: LPM6030B
Documento: LPM6030B Series_.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto
Indutores de potência moldados SMD série LPM6030B
Projetado para circuitos de energia de alta corrente com espaço limitado, a série LPM6030B representa um avanço na tecnologia de indução de baixo perfil, com uma altura notavelmente fina de apenas 3,0 mm.Utilizando núcleos avançados de pó de ferro carbonílico, estes inductores de potência SMD oferecem um desempenho de corrente de saturação excepcionalmente elevado, com classificações de até 39A, garantindo uma operação estável em condições de carga exigentes.O seu DCR ultra baixo minimiza as perdas de condução, tornando-os ideais para projetos de conversão de potência de alta eficiência e alta densidade em eletrônicos portáteis e compactos.
Características fundamentais
  • Intervalo de indutividade: 0,18μH a 3,3μH (± 20% @0Adc)
  • Corrente de calor nominal (IDC): 8A a 32A
  • Corrente de saturação (Isat): 12,2A a 39A
  • DCR (tipo): 1,59 mΩ a 19,92 mΩ
  • Frequência de auto-resonância (tipo): 26 MHz a 141 MHz
  • Profil ultra-baixo: 6,6 mm x 6,4 mm x 3,0 mm
  • 100% livre de chumbo e compatível com a RoHS
  • Temperatura de funcionamento: -40°C a +165°C
Especificações técnicas
Parâmetro Intervalo/valor
Faixa de indutividade 0.18μH a 3.3μH (± 20% @0Adc)
Corrente de calor nominal (CTI) 8A a 32A
Corrente de saturação (Isat) 12.2A a 39A
DCR (típico) 10,59 mΩ a 19,92 mΩ
Frequência auto-resonante 26 MHz a 141 MHz
Dimensões 60,6 mm x 6,4 mm x 3,0 mm
Temperatura de funcionamento -40°C a +165°C
Aplicações
  • Conversores de corrente contínua/contínua de alta potência para distribuição de energia da CPU e da GPU em portáteis e ultrabooks
  • Módulos de gestão de energia (PMM) em smartphones, tablets e ecrãs LCD
  • Fontes de alimentação de bordo para equipamento de rede e comunicação
  • Conversores de ponto de carga (PoL) em servidores e dispositivos de armazenamento
  • Eletrónica de consumo portátil, incluindo DSC, DVC e PDA
Perguntas Frequentes
Qual é a principal vantagem da altura de 3,0 mm do LPM6030B?
O perfil ultra-baixo de 3,0 mm permite a integração em dispositivos modernos extremamente finos, como laptops finos e módulos compactos, onde a altura Z é criticamente limitada.
Como é que a corrente de saturação elevada beneficia os conversores DC/DC?
Uma alta corrente de saturação garante que o indutor mantenha sua indutância sob condições de alta carga, evitando a queda do desempenho e garantindo uma saída de voltagem estável em aplicações de CPU/GPU VRM.
Estes inductores são adequados para comutação de alta frequência?
Sim, com SRF típico de até 141 MHz para modelos de baixa indutividade, eles são estáveis para uso em fontes de alimentação de modo de comutação de alta frequência modernas.
O que indica a corrente térmica nominal (IDC)?
É a corrente contínua que faz com que a temperatura do inductor aumente aproximadamente 40 °C acima do ambiente, fornecendo uma orientação para a gestão térmica em operação contínua.
