Indutor de tambor de 3 pinos da série LCHB ️ Indutor vertical através de buracos para circuitos de aumento de piezo buzzer e LED

100
MOQ

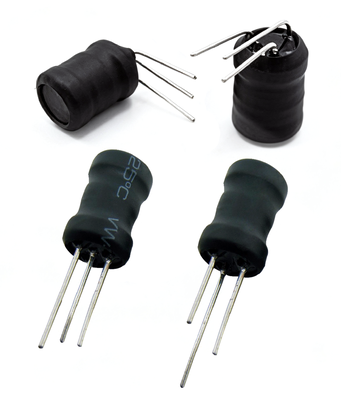

LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Frequência nominal: 50Hz ou 60Hz
Força dielétrica: 2,5KV/1mA/1min
Aplicativo: Monitoramento de energia, gerenciamento de energia e sistemas de proteção
Umidade relativa: 10%~95%
Destacar:

Indutor de tambor vertical através de um buraco

,

Indutor de tambor piezo-buzzer

,

Indutor de tambor de 3 pinos da série LCHB
Informação básica
Lugar de origem: China
Marca: SHINHOM
Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS
Número do modelo: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Documento: LCHB0608-3W Series.pdf
Condições de Pagamento e Envio
Tempo de entrega: 2 a 8 semanas
Termos de pagamento: L/C,T/T
Descrição de produto

Indutor de tambor de 3 pinos da série LCHBapresenta uma estrutura vertical de buraco (DIP) e um design de enrolamento central, fornecendo uma solução compacta, econômica e leve para várias aplicações eletrônicas de baixa potência.Esta série de inductores de núcleo de tambor de 3 pinos incluiLCHB0608, LCHB0810, LCHB0912 e LCHB1016opções de tamanho, comConfigurações de enrolamento A, B e CA gama de indutividade abrange 0,02 mH a 300 mH, com resistência de CC tão baixa quanto 0,02Ω, garantindo um armazenamento eficiente de energia e desempenho elétrico estável.Com o seu tamanho compacto, estrutura simples e desempenho confiável, a série LCHB é amplamente utilizada em drivers de aumento de buzzer piezo, mini circuitos de aumento de LED, micro conversores DC-DC, filtragem de sinal de eletrônicos de consumo,e módulos de áudio de brinquedos eletrónicos.

Características
  • Estrutura DIP vertical de 3 pinos
  • Desenho de enrolamento central
  • Tamanho compacto e construção leve
  • Baixo custo para produção em massa
  • Ampla faixa de indutividade: 0,02mH ≈ 300mH
  • Baixa resistência de CC: até 0,02Ω
  • Tamanhos múltiplos: LCHB0608 / 0810 / 0912 / 1016
  • Configurações de enrolamento múltiplos: A, B, C
Especificações da série de produtos
Série Dimensões (mm) Intervalo de indutividade (mH) Faixa DCR (Ω) Intervalo de relação de voltas (N1:N2) Aplicações típicas
LCHB0608-3W 6 × 8 0.02 ~ 80 0.05 ~ 1400 1:1.1 ~ 1:18.4 Dispositivos portáteis ultracompactos
LCHB0810-3W 8 × 10 0.04 ~ 120 0.8 ~ 275 1:1.6 ~ 1:23.3 Circuitos de conversão de impulso geral
LCHB0912-3W 9 × 12 0.10 ~ 200 0.6 ~ 400 1:1.6 ~ 1:26.3 Aplicações de impulso e filtragem de potência média
LCHB1016-3W 10 × 16 0.47 ~ 160 2.8 ~ 200 1:10.1 ~ 1:17.7 Circuitos de conversão de potência superior

Nota:As especificações acima representam intervalos de parâmetros típicos para cada série.

Todos os produtos da série LCHB estão disponíveis comConfigurações de enrolamento A, B e C, proporcionando opções flexíveis para diferentes topologias de circuitos, requisitos de taxa de rotação e projetos de layout de PCB.

Aplicações
  • Circuitos de condutor de piezobuzzer¢ Geração de pulsos de alta tensão e conversão de impulso
  • Conversores de impulso LED compactos¢ Aplicações de armazenamento de energia e de aumento de tensão
  • Conversores de potência DC-DC em miniaturaConversão de potência e filtragem de saída
  • Filtragem de eletrônicos de consumo supressão de ruído e estabilização do sinal
  • Eletrônicos de brinquedos e áudioProcessamento de áudio e circuitos de alimentação compactos
Perguntas frequentes

P: Pode um tambor de 3 pinosIndutorSubstituir um transformador em circuitos de reforço?

A:Sim, a série LCHB usa uma estrutura de enrolamento duplo com um único núcleo magnético.que permitem funções de aumento de tensão e transferência de energia semelhantes a um pequeno transformador em circuitos eletrônicos compactos.

P: Como escolho o tamanho certo da série LCHB?

A:Selecione o tamanho apropriado de acordo com a potência necessária, o espaço do PCB, o valor de indutividade e a tensão de saída.enquanto os modelos maiores proporcionam maior capacidade de armazenamento de energia.

P: Quais são as diferenças entre as configurações de enrolamento A, B e C?

A:As versões A, B e C representam diferentesestruturas de enrolamento e configurações de chumboconcebidos para diferentes layouts de PCB e requisitos de ligação de circuitos.

O principal fator de seleção é o design do layout do PCB, a disposição dos pinos e os requisitos da estrutura de enrolamento.

P: Qual é a resistência ao calor de solda do inductor da série LCHB?

A:O inductor de tambor da série LCHB pode suportarTemperatura de solda de 260°C durante 10 segundosTambém fornece excelente resistência a solventes de acordo com o MIL-STD-202E, tornando-o adequado para soldagem por ondas e processos de soldagem manual.
