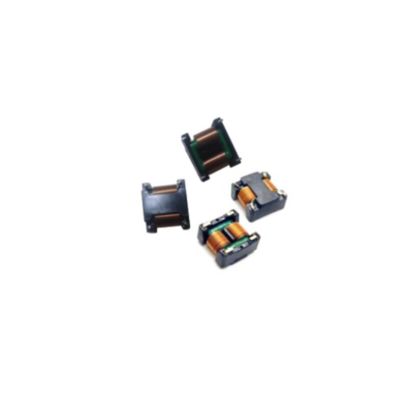

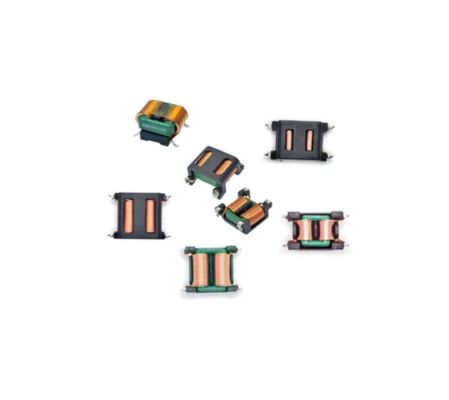

Indutor de estrangulamento e SMD de modo comum UL94V-0 de baixa resistência de alto desempenho para filtragem de ruído

Projetada para soluções robustas de gerenciamento de energia, a série SQS1515A compreende alta eficiênciaIndutores SMDprojetado como premierfiltros de fonte de alimentação. Essesbobinas de modo comum DCR baixoaproveite um núcleo quadrado e um material avançado de alta permeabilidade para fornecer supressão de ruído de modo comum superior, caracterizada por alta impedância em baixas frequências e vazamento mínimo no núcleo.

• Pacote plano SMD compacto para designs de PCB de alta densidade
• Estrutura de núcleo quadrado para baixo vazamento e resistência DC ultrabaixa (DCR)
• Material de alta permeabilidade garante alta impedância em baixas frequências
• Excelente atenuação de ruído devido à baixa capacitância parasita
• Alta tensão suportável e alta resistência de isolamento
• Classificação de inflamabilidade UL94V-0
• Compatível com RoHS e REACH

• Frequência de teste: 1,0 kHz, 0,25 V
• Tensão nominal: 80 Vca - 265 Vca
• Tensão suportável: 1,0 kVac por 2 segundos
• Faixa de temperatura operacional: -25°C a +125°C (incluindo aumento de temperatura da bobina)
• Faixa de temperatura de armazenamento: -25°C a +100°C
• Resistência de isolamento: 100 MΩ mín. @ 500 V CC

A série SQS1515A é a escolha ideal para filtragem EMI eficaz em uma ampla gama de aplicações de média a alta potência, incluindo:

• Fontes de alimentação comutadas (SMPS):Projetos de alta densidade e alta potência para eletrônicos industriais e de consumo
• Eletrônicos de consumo:Adaptadores de energia, televisores LCD/LED e carregadores de bateria de alta corrente
• Eletrodomésticos:Máquinas de lavar, aparelhos de ar condicionado e outros dispositivos domésticos de alta potência
• Equipamentos Industriais:Fontes de alimentação para acionamentos de motores, sistemas de controle e máquinas de automação
