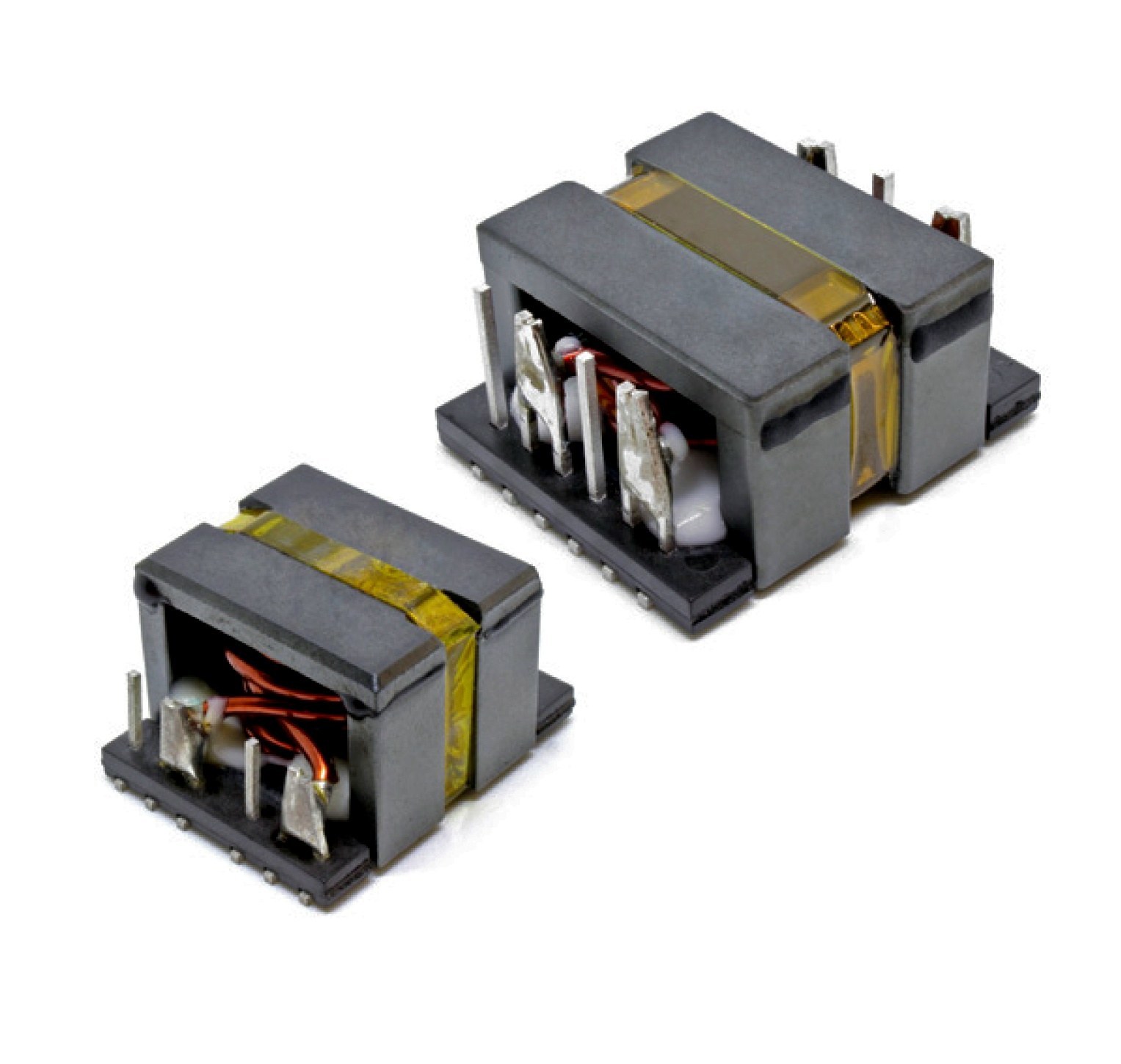

Detalhes do Produto: Bobinas de Modo Comum SMT Planar Série TPER19/25

Projetado para sistemas de energia de alto ruído, a série TPER oferece supressão EMI líder do setor com39A corrente nominaleIsolamento de 1500 VCom núcleos planares ER19/ER25, alcança DCR ultra-baixo (até 1,4mΩ) e controle de SRF de precisão (0,95~2,0MHz).enquanto a conformidade RoHS/EIA481 garante a prontidão de montagem automatizadaOtimizado para a sinergia com filtros EMC em carregadores de veículos eléctricos e inversores industriais.

Características

Plataformas essenciais

• ER19: 24,9 × 21,6 × 16,9 mm Max.

• ER25: 30,5 × 27 × 18 mm Max.

Eletricidade @25°C (por documento)

Desempenho

• Temperatura de operação: de 40°C a + 150°C (TPER25)

• Capacidade nominal de corrente: baseada no aumento da temperatura a 50 °C (refrigeração por ar livre)

• Faixa/Rolo: conforme com a EIA481

*Corrente nominal = corrente RMS que provoca um aumento de temperatura de 50°C

Aplicações

Veículos elétricos

• Conversores CC-DC (suporte de corrente de 39 A para sistemas de baterias)

• Carregadores de bordo (SRF de 1,42 MHz destina-se às bandas CISPR 25 EMI)

Potência industrial

• Inversores solares (isolamento de 1500 V para sistemas de autocarros de 1,2 kV)

• Acionamentos de motor (1.4mΩ DCR minimiza a perda de potência)

Dados/Telecomunicações

• PSU do servidor (2.0MHz SRF suprime o ruído do modo de comutação)

• Módulos de potência 5G (Profil plano para PCB de alta densidade)

Eletrônicos de consumo

• Adaptadores USB-PD 3.1 (impedência de pico de 1,42 MHz para projetos de 140 W)

• Dirigentes LED (compatíveis com a RoHS para os mercados mundiais)

Perguntas frequentes

P: Como é que o estrangulamento planar supera os núcleos toroidais?
R: 30% de perfil mais baixo (18 mm versus 25 mm), 50% de montagem mais rápida (SMT versus orifício) e controle mais apertado do SRF (± 5% versus ± 20%).

P: Pode substituir os inductores de potência em circuitos DC-DC?
R: Não. Projetado para supressão de EMI (não armazenamento de energia). Emparelhado com inductores de potência para plena conformidade EMC.

P: É necessária uma desratização térmica a altas temperaturas ambientais?
R: Sim. Corrente máxima = Corrente nominal × [(150

P: Curvas de impedância personalizadas suportadas?
R: Sim, contato para afinação de SRF (por exemplo, 1,0 MHz ± 3% para dispositivos médicos).
